HEATED HAND GRIP KITS (KIT GAGANG SETANG BERPEMANAS)

J064692021-06-15

UMUM

Nomor Kit

56100257 , 56100267 , 56100263 , 56100260 , 56100258 , 56100255 , 56100253

Model

Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).

Kit ini tidak kompatibel dengan kabel internal.

Persyaratan Pemasangan

Kecuali jika sudah terpasang:

Model Touring 2017-Setelahnya memerlukan Harnes Sambungan Listrik (No. Komponen 69201599 ) yang dapat dibeli secara terpisah.

Model Touring 2014-2016 memerlukan Harnes Sambungan Listrik (No. Komponen 69200722 ) yang dapat dibeli secara terpisah.

Model Softail 2016-setelahnya memerlukan Harnes Sambungan Elektrik (Nomor Komponen 72673-11 ) yang dapat dibeli secara terpisah.

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini mengacu pada informasi manual servis. Manual servis untuk kendaraan tahun/model ini dibutuhkan untuk pemasangan ini. Manual servis tersebut tersedia di dealer Harley-Davidson.

KELEBIHAN MUATAN KELISTRIKAN

PEMBERITAHUAN

Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)

PERINGATAN

Saat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)

Kit ini membutuhkan arus tambahan hingga 2,8 ampere dari sistem kelistrikan.

Isi Kit

Setiap kit berisi sepasang setang berpemanas serta komponen penyambung. Lihat Gambar 8 dan Tabel 1.

PERSIAPAN

PERINGATAN

Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)

CATATAN

Untuk kendaraan yang dilengkapi sirene keamanan: Dengan fob keamanan berada dalam jangkauan, atur sakelar ignisi ke posisi ON. Nonaktifkan sistem keamanan. SEGERA lepas sekring utama sesuai manual servis.
Untuk kendaraan TANPA sirene keamanan: Lihat manual servis untuk melepas sekring utama.

PERINGATAN

Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)

Lepas tangki bahan bakar sesuai manual servis.

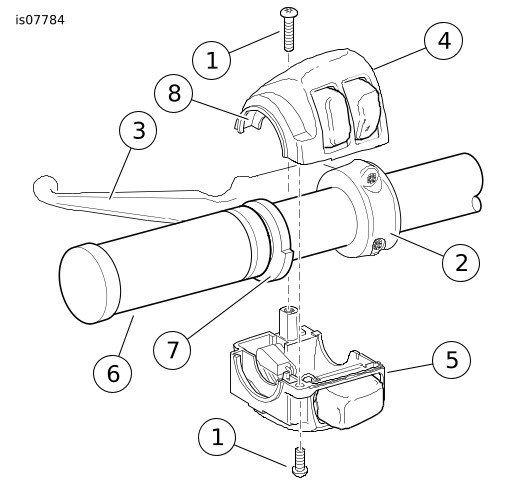

1	Sekrup (2)
2	Klem setang
3	Unit tuas tangan kopling
4	Rumahan sakelar atas
5	Rumahan sakelar bawah
6	Gagang setang kiri
7	Porsi diamater flensa yang lebih besar
8	Alur

Gambar 1. Rumahan Sakelar Setang Kiri (Model Touring 2008-2013 dan Softail 2006 dan yang lebih baru)

PELEPASAN

Pelepasan Gagang Sisi Kiri

CATATAN

Tutupi komponen yang dicat untuk melindungi permukaan sepeda motor.

Lihat manual servis untuk mengetahui informasi spesifik mengenai langkah-langkah umum berikut.

a. Lihat Gambar 1 atau Gambar 2. Kendurkan dua sekrup (1) dan klem setang (2).

b. Jauhkan unit tuas tangan kopling (3) dari rumahan sakelar.

c. Pisahkan kedua bagian rumahan sakelar (4, 5).

Untuk gagang setang tanpa perekat: Lepas gagang setang dari setang. Untuk gagang setang berperekat: Lepas gagang setang dari setang dengan hati-hati menggunakan alat cungkil dengan bilah tajam atau pisau.

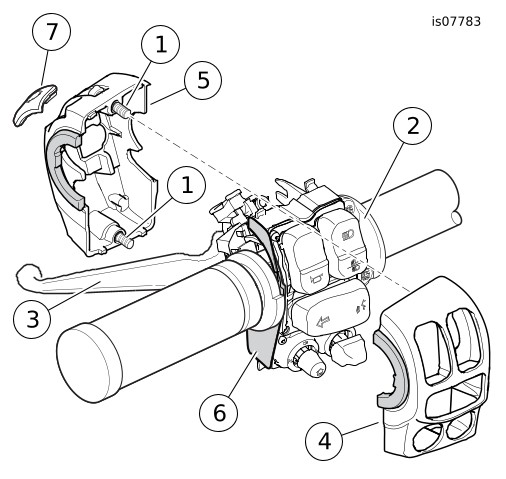

1	Sekrup (2)
2	Klem setang
3	Unit tuas tangan kopling
4	Rumahan sakelar depan
5	Rumahan sakelar belakang
6	Pelindung (hanya 2014-2015)
7	Tutup sakelar jari pemicu

Gambar 2. Rumahan Sakelar Setang Kiri (Model Touring 2014 dan yang lebih baru)

Pelepasan Gagang Sisi Kanan

Model Touring 2008-2013:

PEMBERITAHUAN

Jangan melepas atau memasang unit silinder master tanpa menempatkan terlebih dahulu insert dengan tebal 5/32 inci (4 mm) di antara tuas rem dan braket tuas. Melepas atau memasang unit silinder master tanpa insert terpasang dapat menyebabkan kerusakan pada rumahan lampu karet dan plunyer pada sakelar lampu stop depan. (00324a)

CATATAN

Gunakan lubang pengikat kabel jika tidak ada penyekat kardus untuk disisipkan. Lihat Gambar 3 .

SEMUA Model:

Lihat manual servis untuk mengetahui informasi spesifik mengenai langkah-langkah umum berikut.
1. Kendurkan dua sekrup dan klem setang.
2. Jauhkan unit tuas rem/silinder master dari rumahan sakelar.
3. Pisahkan kedua bagian rumahan sakelar.
4. Model Touring 2008-2013: Lepas kampas gesek jika ada.
SEMUA Model: Lepas gagang dari setang.

CATATAN

Sensor tuas gas di sisi kanan setang dilengkapi tutup segel yang melindungi elektrode bagian dalam dari debu dan kelembapan. Tutup segel ini juga berfungsi sebagai alat penahan gagang gas.
Lepas gagang setang dengan menariknya.
Saat melepas gagang setang, periksa lokasi tutup segel.

Jika masih terpasang pada pin indeks di dalam gagang gas yang lama, tutup segel dapat disishkan bersama dengan gagang.

Jika tutup segel masih terpasang di ujung sensor tuas gas:

Lihat Gambar 4 . Sisipkan obeng kecil atau alat cungkil lain dengan bilah datar (minus) ke dalam celah di satu sisi tutup segel.
Tekan kaki pada sisi bawah tutup untuk melepaskannya dari slot di ujung sensor tuas gas. Cungkil tutup di satu sisi.
Ulangi pada sisi tutup lainnya.
Lepaskan tutup dengan hati-hati dan sishkan.

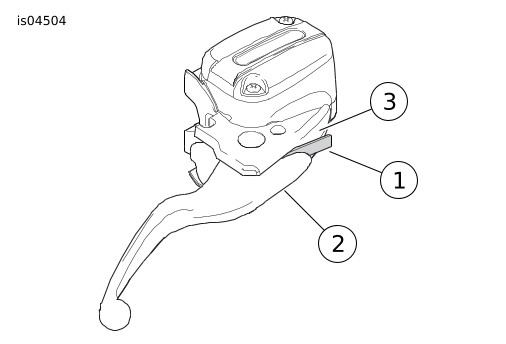

1	Insert dengan tebal 5/32 inci (4 mm)
2	Tuas rem
3	Braket tuas rem

Gambar 3. Lindungi Sakelar Lampu Stop

Gambar 4. Lepas Tutup Segel

PEMASANGAN

CATATAN

Sensor tuas gas memiliki dua kabel dengan lapisan pelindung untuk dimasukkan ke dalam setang. Kabel tersebut

dilapisi selongsong bakar, atau
memiliki dua terminal dengan konektor elektrik dua lubang.

1.	Lihat SENSOR TUAS GAS: PELEPASAN dalam manual servis. Ikuti instruksi untuk kendaraan dengan model tertentu saat hendak: a. Mengakses konektor harnes jumper sensor tuas gas enam arah [204] yang ada di bagian dalam kendaraan. Lepas kepala konektor. b. Tarik keluar sensor tuas gas dari setang dengan perlahan sejauh yang diperlukan untuk mengakses konektor selongsong bakar atau gagang berpemanas.

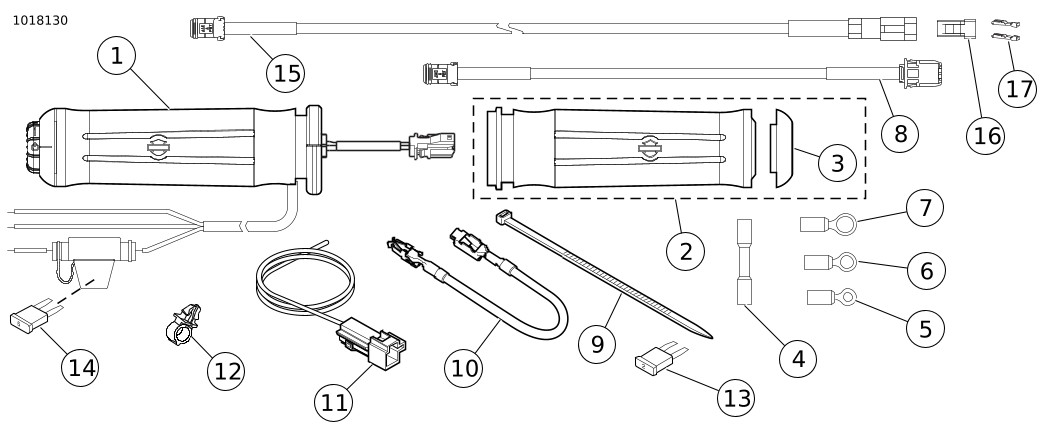

2.	Lihat Gambar 8 . Ambil gagang berpemanas sisi kiri (1), harnes kabel panjang (15), dan perpanjangan harnes kabel pendek (8) dari kit. Tentukan apakah perpanjangan diperlukan untuk pemasangan ini: Apakah rumahan pin warna hitam melewati ujung setang lainnya. Jika YA: Perpanjangan tidak diperlukan. Perpanjangan dapat disisihkan. Lepas harnes kabel dari gagang sisi kiri. Jika TIDAK: Lepas harnes kabel dari sisi kiri gagang. Sambungkan kepala pin perpanjangan ke rumah soket JAE 2 arah di harnes kabel. Sisihkan gagang sisi kiri dan harnes kabel atau unit harnes. a. Pasang rumah soket harnes kabel ke rumah pin JAE 2 arah dengan pigtail 3 inci pada ujung gagang setang berpemanas sisi kiri untuk sementara. b. Tahan gagang dan harnes kabel yang sudah terpasang agar tetap berada di luar setang dan lakukan perangkaian di permukaan luar setang. c. Rumahan pin warna hitam di ujung harnes harus melewati sisi kanan setang. CATATAN JANGAN memotong kabel mana pun yang mengarah ke konektor hijau pada sensor tuas gas. HANYA selongsong bakar yang boleh dipotong.
3.	Temukan harnes hitam yang keluar dari bagian tengah sensor tuas gas. Potong selongsong bakar atau konektor listrik dari harnes sedekat mungkin dengan konektor. Potong dengan jarak selongsong 25,4 mm (1.0 inci) dari harnes. Kupas insulasi sekitar 4 mm (5/32 inci) dari kedua kabel sensor.
4.	Ambil rumahan soket 2 arah (16) dan dua terminal soket (17) dari kit. Lihat bagian KONEKTOR ELEKTRIK MULTI-KUNCI pada manual servis. Ikuti instruksi untuk menjepitkan terminal pada kabel sensor. Ambil harnes kabel yang sebelumnya disisihkan pada Langkah 2. Perhatikan warna kabel dan lokasi lubang terminal di dalam rumahan pin warna hitam pada harness kabel. a. Pasangkan kabel sensor putih ke kabel warna hitam dengan garis putih di dalam rumahan pin warna hitam. b. Pasangkan kabel sensor hitam ke kabel warna hitam tanpa garis di dalam rumahan pin warna hitam c. Sisipkan terminal kabel dengan warna yang benar ke dalam setiap lubang rumahan soket 2 arah.
5.	Sambungkan rumahan soket pada kabel sensor ke rumahan pin warna hitam di ujung harnes kabel. CATATAN Tekanan udara atau fish tape untuk kabel elektrik dapat digunakan untuk mengulur harnes kabel sepenuhnya melalui setang.
6.	Masukkan rumah soket JAE 2 arah dan harnes kabel sensor tuas gas ke dalam sisi kanan setang. a. Saat mengumpankan kabel ke setang, tarik perlahan konektor di ujung harnes jumper sensor tuas gas untuk menarik masuk sensor tuas gas ke dalam setang. b. Ulurkan harnes kabel gagang berpemanas sisi kiri sepenuhnya hingga melewati dan keluar dari sisi kiri setang. c. Sesuaikan posisi tab indeks pada sensor tuas gas dengan lubang pada setang. Satu tab indeks dan satu slot berukuran lebih kecil dari yang lainnya untuk mencegah perangkaian yang salah. CATATAN Bersihkan setang secara menyeluruh untuk menghilangkan bekas perekat. Lepas cincin pelindung (ditandai dengan “REMOVE PRIOR TO ASSEMBLY”) dari ujung gagang sisi kiri yang baru.
7.	Kencangkan rumah soket JAE 2 arah ke gagang setang berpemanas sisi kiri yang baru (1).

Model Touring 2008-2013:

Lihat Gambar 1 . Posisikan gagang kiri (6) agar porsi diameter flensa yang lebih besar (7) berada di bawah. Dorong kuat gagang ke arah setang.

a. Posisikan rumahan sakelar bawah di bawah gagang. Alur (8) di sisi luar rumahan sakelar harus pas dengan flensa di ujung gagang.

b. Posisikan rumahan sakelar atas di atas setang dan rumahan sakelar bawah.

c. Putar masuk sedikit sekrup rumahan sakelar atas dan bawah, tapi jangan dikencangkan. Pastikan penghubung harnes kabel melewati lubang di bagian bawah setang.

d. Posisikan unit tuas tangan kopling ke dalam unit rumahan sakelar. Pasang tab pada rumahan sakelar bawah ke dalam alur di bagian bawah braket tuas kopling.

e. Sejajarkan lubang pada klem setang dengan lubang pada braket tuas kopling. Lepas sekrup klem bawah dan cincin pengunci datar. Setel rumahan sakelar dan posisi kontrol tangan tuas agar nyaman bagi pengendara.

f. Kencangkan sekrup klem setang atas terlebih dahulu, lalu lanjutkan dengan sekrup bawah.

Torque: 6,8–9 N·m (60–80 in-lbs) Sekrup TORX T-27

g. Kencangkan sekrup rumahan sakelar bawah terlebih dahulu, lalu lanjutkan dengan sekrup atas.

Torque: 4–5,4 N·m (35–45 in-lbs) Sekrup rumahan sakelar TORX T-25

Model Touring 2008-2013:

Lihat Gambar 5 . Tempatkan konektor B+ (kutub positif baterai) (1) pada harnes elektrik utama di bawah jok (kabel merah dengan konektor abu-abu yang tidak terpakai). Lepaskan penutup (2) dari konektor.

Lihat Gambar 8 . Tancapkan harnes adaptor (11) dari kit ke konektor B+.

Potong kabel merah harnes gagang setang berpemanas hingga cukup dekat dengan ujung kabel merah harnes adaptor. Gunakan konektor sealed splice (4) dari kit untuk menyambungkan kedua kabel sesuai manual servis.

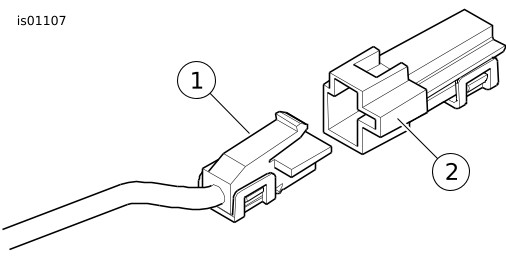

1	Konektor B+
2	Penutup

Gambar 5. Konektor B+

Ambil kabel adaptor blok sekring warna oranya/putih (10) dari kit. Perhatikan terminal di setiap ujungnya (lihat Gambar 6. Hanya terminal TANPA tab pegas yang sesuai dengan lubang sekring. Potong terminal yang DILENGKAPI tab pegas dengan hati-hati untuk memisahkannya dari kabel, lalu sisihkan.

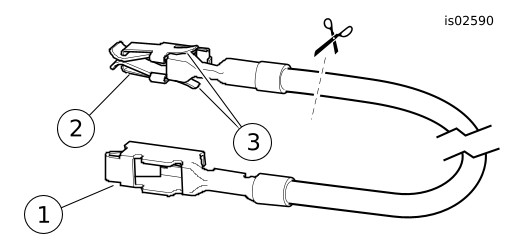

1	BIARKAN terminal ini tersambung dengan kabel
2	POTONG terminal ini dari kabel
3	Tab pegas (2)

Gambar 6. Kabel Adaptor Blok Sekring

Temukan lubang sekring yang ditandai dengan "P&A IGN" "2A MAX". Terdapat busbar yang mengumpan satu sisi sirkuit ini, tetapi tidak ada kabel atau sekring yang tersambung. Lepas ketiga sekring dalam baris ini dengan memperhatikan posisinya.

Lepaskan pengunci sekunder berbahan plastik warna oranye dari blok sekring dengan perlahan. Masukkan terminal ke kabel adaptor warna oranye/putih hingga terhenti. .Lihat terminal yang terpasang di pabrik terdekat sebagai pembanding untuk memastikan orientasi dan kedalaman yang sesuai. Pasang pengunci sekunder.

Potong kabel oranye/putih yang melewati gagang setang berpemanas hingga cukup dekat dengan kabel adaptor oranye/putih yang dipasang pada Langkah 8.

PERINGATAN

Pastikan untuk mengikuti instruksi pabrik saat menggunakan UltraTorch UT-100 atau perangkat pemanas radian lainnya. Kelalaian mengikuti instruksi pabrik dapat mengakibatkan kebakaran, yang dapat menyebabkan kematian atau cedera parah. (00335a)

Hindarkan panas dari semua komponen sistem bahan bakar. Panas berlebih dapat menyebabkan ignisi bahan bakar/ledakan yang dapat menyebabkan kematian atau cedera parah.
Hindarkan panas dari semua komponen sistem kelistrikan selain konektor yang sedang dipanaskan.
Selalu jauhkan tangan dari area ujung alat atau heatshrink attachment (deflektor tambahan).

Ambil konektor sealed splice biru (4) dari kit. Sambungkan kabel oranye/putih dari harnes daya gagang setang berpemanas ke kabel adaptor oranye/putih sesuai manual servis.
Lihat Gambar 8 . Pasang sekring 2A (13) dari kit ke lubang sekring P&A IGN untuk menuntaskan perangkaian sirkuit. Pasang ketiga sekring yang dilepas pada Langkah 2 ke lubangnya masing-masing.
Pasang pelindung debu ke blok sekring. Pasang blok sekring. Pasang tempat sekring utama sesuai manual servis.
Buka penutup pemegang sekring pada harnes daya gagang setang berpemanas. Pasang sekring 5A (14) yang tersisa dari kit ke tempat sekring. Pasang penutup.
Periksa apakah ada bagian yang tergosok, lecet, atau titik jepitan di sepanjang jaringan kabel.
Pasang kabel hitam dengan terminal cincin ke baut tanam ground mana pun pada rangka. Lanjutkan ke PENYELESAIAN.

Model Touring 2014 dan setelahnya:

Kontrol Kiri

1.	Lihat Gambar 2 . Model 2014-2015: Pastikan pelindung (6) berada pada posisi yang benar pada sisi luar modul sakelar. a. Pasang bagian rumahan sakelar (4, 5) ke modul sakelar. Kencangkan sekrup penahan (1) hingga pas. b. Pasang unit tuas kontrol kopling (3). c. Pasang klem setang (2) yang kedua bautnya telah dilepas sebelumnya, tetapi jangan dikencangkan. d. Kencangkan sekrup rumah sakelar ke Torque: 4–5 N·m (35–45 in-lbs) Sekrup kepala soket segienam e. Tutup sakelar jari pemicu (7) ke kanan untuk memasang.
	PEMBERITAHUAN Jangan merutekan harnes utama setang di dalam rumahan sakelar. Kabel yang dirutekan di dalam rumahan sakelar dapat menyebabkan korsleting atau kerusakan peralatan. (00369a)
2.	Atur jalur harnes kabel utama gagang setang berpemanas ke sela-sela gagang setang dan rumahan sakelar kiri, lalu ke bawah rumahan sakelar.
3.	Lihat Gambar 8 . Apakah terdapat lubang pada sisi bawah kiri setang? a. Jika YA: Pasang klip penahan kabel (12) dari kit ke dalam lubang. Kencangkan harnes kabel ke klip. b. Jika TIDAK: Gunakan pengikat kabel (9) untuk mengencangkan harnes kabel ke setang.

Kontrol Kanan

1.	Ambil gagang gas berpemanas samping kanan yang baru (2) dari kit. Sisipkan obeng atau alat cungkil lain dengan bilah datar ke sela-sela bodi gagang gas dan tutup ujung. Cungkil tutup ujung dengan hati-hati hingga lepas dari gagang. CATATAN Di langkah berikutnya, JANGAN tarik sumbat dari gagang gas dengan memegang pin kabel atau terminal. Hanya tab karet pada sumbat yang boleh dipegang.
2.	Terdapat sumbat karet bundar terselip di dalam ujung sisi luar gagang gas dengan kabel warna oranye dan putih pada satu sisi dan dua terminal pin di sisi lainnya. Dengan tang lancip atau alat serupa, jepit tab karet di sisi sumbat yang berkabel dengan hati-hati. Tarik sumbat keluar dari gagang melalui bukaan sisi luar.
3.	Bersihkan setang dan bagian dalam gagang gas secara menyeluruh untuk menghilangkan kotoran.
4.	CATATAN Untuk gagang setang berpola, sejajarkan pola pada gagang kanan dan gagang kiri dengan posisi gas tertutup penuh. Ikuti semua langkah untuk memastikan gagang gas dapat digerakkan dengan bebas. Fungsikan gagang gas untuk memastikannya dapat kembali ke posisi idle dengan lancar. Lihat Gambar 2 . Geser gagang setang berpemanas yang baru melewati ujung setang. Putar gagang untuk memastikan splina internal sudah terkait dengan splina eksternal pada sensor tuas gas.
5.	Pasang rumahan sakelar. Kencangkan sekrup hingga pas.
6.	Pasang unit kontrol rem, tetapi jangan dikencangkan.
7.	Kencangkan rumahan sakelar. a. Dorong gagang setang ke arah dalam untuk memastikannya sudah terpasang kencang. b. Gerakkan unit rumahan sakelar ke arah dalam (menjauhi gagang) hingga tidak ada gerak bebas ujung. Kemudian pindahkan rumah sakelar ke arah luar sejauh 1-2 mm (0.040-0.08 inci) guna memberikan sedikit ruang untuk gerak bebas di ujung. c. Saat menahan rumahan sakelar pada tempatnya, kencangkan sekrup rumahan sakelar dengan torsi 4,0–5,1 N·m (35–45 in-lbs). d. Pastikan gagang setang memiliki sedikit ruang untuk gerak bebas ke dalam dan ke luar. e. Pastikan gagang setang berputar dan berbalik dengan lancar.
8.	Kencangkan sekrup klem kontrol rem. Torque: 6,8–9,0 N·m (60–80 in-lbs)
9.	Pastikan kembali putaran dan gerak ujung bebas gagang setang.
10.	Lihat Gambar 1 dan Gambar 2 yang menunjukkan pemasangan serupa untuk rumahan sisi kiri. Pasang kontrol setang sisi kanan dengan cara yang sama.
	PERINGATAN Sebelum menyalakan mesin, pastikan kontrol gas dapat kembali ke posisi idle saat dilepas. Kontrol gas yang menghambat mesin untuk kembali ke posisi idle secara otomatis dapat mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian dan cedera parah. (00390a)
11.	Pastikan selongsong gagang kanan/gas berputar dan berbalik dengan lancar. Selongsong tidak boleh terbelit pada setang atau rumahan sakelar. CATATAN Soket terminal pada sensor tuas gas sudah diseimbangkan di satu sisi. Pin hanya dapat dimasukkan dari satu arah.
12.	Dengan tang lancip atau alat serupa, jepit tab di sisi kabel sumbat karet bundar di ujung sisi luar gagang gas. a. Sisispkan kembali sumbat melalui bukaan pada gagang. Masukkan pin terminal ke dalam soket di ujung sensor tuas gas. b. Tekan sumbat karet dengan kuat untuk memastikan pin terpasang sempurna di dalam soket.
13.	Pasang tutup ujung krom pada ujung gagang gas.

Sambungan ke Jaringan Kabel Kendaraan

CATATAN

Pastikan gagang setang berpemanas dipasang dengan benar. Pemasangan yang salah akan menghasilkan panas yang berlebihan.
Kendaraan mungkin memiliki konektor daya hijau atau hitam tergantung pada tahun produksi.
Pegangan kiri dan harnes jumper mungkin memiliki konektor hijau atau hitam, tergantung pada tahun produksi.

Ikuti jaringan kabel yang sudah ada untuk mengatur jalur harnes kabel utama gagang setang berpemanas dari sisi kiri gagang:
1. melalui, di sepanjang atau di sekitar braket fork,
2. di sepanjang rangka kendaraan,
3. ke lokasi secara umum di bawah jok.
Lihat Gambar 8 . Gunakan strap kabel (9) dari kit untuk mengencangkan jaringan kabel gagang setang ke harnes kabel di sepanjang rangka kendaraan.

Model Touring 2014 dan setelahnya

CATATAN

Kecuali jika sudah terpasang, Harnes Sambungan Elektrik (No. Komponen 69200722 untuk Model 2014-2016 Models atau 69201599 untuk Model 2017 dan setelahnya, tersedia terpisah) harus dipasang sesuai instruksi pada kit tersebut .

Ikuti instruksi pada Kit Harnes Sambungan Elektrik untuk:

a. Sambungkan kabel oranye/putih di kit gagang setang dengan kabel ungu/biru pada Harnes Sambungan Elektrik.

b. Sambungkan kabel merah di kit gagang setang dengan kabel merah/biru pada Harnes Sambungan Elektrik.

c. Sambungkan kabel hitam di kit gagang setang dengan kabel hitam pada Harnes Sambungan Elektrik.

d. Pasang tutup ke sisi pin 4 arah konektor jika tidak digunakan.

e. Susutkan sambungan kabel yang sudah terbungkus.

f. Pasang kabel hitam dengan terminal cincin ke baut tanam ground mana pun pada rangka. Lanjutkan ke PENYELESAIAN.

Model Softail 2016 dan yang lebih baru

CATATAN

Memerlukan pembelian terpisah Harnes Sambungan Elektrik (No. Komponen H-D 72673-11 ).

1.	Temukan konektor Digital Technician [91A] (konektor pin Jerman enam arah warna abu-abu dengan boot karet) di bawah jok. Pasang Harnes Sambungan Elektrik ke konektor [91A], tetapi JANGAN sambungkan daya untuk saat ini.
2.	Atur jalur kabel gagang setang berpemanas di atas Electrical Connection Harness (Harnes Sambungan Elektrik). JANGAN potong habis kabel merah pada tempat sekring yang sudah dipasang, tetapi potong kabel sepanjang yang diperlukan agar mudah disambungkan dengan konektor sealed splice pada Electrical Connection Harness (Harnes Sambungan Elektrik).
3.	Sambungkan kabel hitam gagang setang dengan kabel hitam pada Electrical Connection Harness (Harnes Sambungan Elektrik).
4.	Sambungkan kabel oranye/putih gagang setang dengan kabel merah/kuning pada Electrical Connection Harness (Harnes Sambungan Elektrik).
5.	Sambungkan kabel merah gagang setang dengan kabel merah/biru pada Electrical Connection Harness (Harnes Sambungan Elektrik).
6.	Gunakan pistol panas atau perangkat pemanas radiasi yang sesuai untuk menyusutkan konektor ke kabel.
7.	Cabut boot karet dari konektor pin abu-abu Digital Technician [91A]. Lepas boot dari kabel.
8.	Sambungkan rumahan soket Electrical Connection Harness (Harnes Sambungan Elektrik) ke konektor [91A].
9.	Sisipkan boot karet ke dalam konektor pin terbuka pada Electrical Connection Harness (Harnes Sambungan Elektrik).
10.	Kendurkan atau lepas empat sekrup yang menahan ECM di braket dudukan. Atur jalur Electrical Connection Harness (Harnes Sambungan Elektrik) di bawah konektor ECM. Kencangkan keempat sekrup. Torque: 5,1–6,2 N·m (45–55 in-lbs) Sekrup soket segienam
11.	Susutkan sambungan kabel yang sudah terbungkus.
12.	Pasang kabel hitam dengan terminal cincin ke baut tanam ground mana pun pada rangka. Lanjutkan ke PENYELESAIAN.

PENYELESAIAN

CATATAN

JANGAN lakukan langkah-langkah berikut hingga gagang setang berpemanas beserta seluruh rangkaian kabel telah terpasang sesuai lembar instruksi ini.

1.	Pastikan selongsong gagang kanan/gas berputar dan berbalik dengan lancar. Selongsong tidak boleh terbelit pada setang atau rumahan sakelar. JANGAN gunakan kendaraan hingga gas sudah berfungsi sebagaimana mestinya.
2.	Pastikan setang dapat berputar dengan lancar dan penuh dari kanan ke kiri tanpa menarik kabel.

CATATAN

Untuk mencegah kerusakan pada sistem suara, pastikan sakelar ignisi dalam posisi OFF sebelum memasang sekring utama.

1.	Pastikan sakelar ignisi dalam posisi OFF. Lihat manual servis untuk memasang sekring utama.
2.	Pasang tangki bahan bakar sesuai manual servis. Pasang komponen kendaraan lainnya yang sebelumnya dilepas sesuai manual servis atau instruksi kit.
	PERINGATAN Setelah memasang jok, tarik ke atas untuk memastikan jok terpasang kencang. Saat berkendara, jok yang kendur dapat bergeser dan menimbulkan hilang kendali yang dapat menyebabkan kematian atau cedera parah. (00070b)
3.	Lihat manual servis untuk memasang jok. CATATAN Untuk mencegah berkurangnya daya baterai, gagang setang berpemanas ini dirancang agar hanya berfungsi saat mesin menyala. Gagang setang mencapai panas maksimum saat mesin menyala dengan kecepata cruising. Rentang pengaturan panas pada kenop kontrol gagang setang berpemanas adalah 1 (minimum) hingga 6 (maksimum).
4.	Sebelum menyalakan kendaraan, pastikan gagang setang tidak menghasilkan panas.
5.	Nyalakan mesin. Cek semua pengaturan gagang setang untuk mendapatkan panas yang sesuai. Pastikan gagang setang tidak menghasilkan panas dalam pengaturan posisi mati.

Pemecahan Masalah

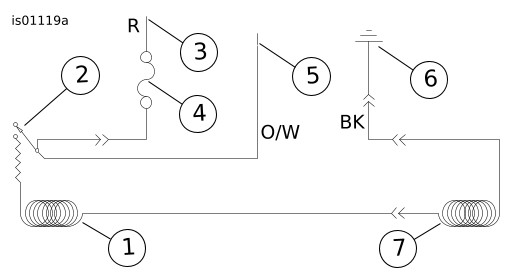

Lihat Gambar 7 untuk mengetahui diagram skema gagang setang.

Gagang Setang Tidak Menghasilkan Panas

1.	Lihat Gambar 1 . Periksa apakah pengaturan jalur kabel sudah benar. Jalur harnes utama gagang setang harus diatur di luar rumahan sakelar. Jika jalur kabel diatur di dalam, bongkar rumahan sakelar setang kiri dan periksa apakah ada kabel yang terjepit. Jika ada kabel yang terjepit, ganti gagang setang kiri dan ulangi proses pemasangan dengan pengaturan jalur kabel yang benar.
2.	Periksa sambungan kabel pada kabel harnes kabel utama gagang setang warna oranye/putih, merah, dan hitam.

Perbaiki jika ada sambungan yang rusak, kendur, atau lemah. Uji gagang setang.
Jika seluruh sambungan kabel sudah baik, lanjutkan ke langkah selanjutnya.

3.	Lepas gagang kiri dari setang.
4.	Lepas konektor pada gagang kiri dari harnes kabel gagang kanan.
5.	Periksa arus dari kedua konektor gagang kiri. Jika ada arus, gagang setang berfungsi dengan baik.
6.	Lepas jok sesuai instruksi manual servis.
7.	Nyalakan kendaraan.
8.	Periksa 12 VDC di sepanjang kabel merah dan hitam pada harnes kabel utama gagang setang.

Jika tidak ada 12 VDC di sepanjang kabel, periksa sekring (14) dalam harnes kabel dan ganti jika putus.
Jika tidak ada 12 VDC, ganti gagang kiri dan harnes kabel lalu uji gagang setang.

Gagang Setang Menghasilkan Panas saat Ignisi (Kunci) dalam Posisi Off.

Jika gagang setang menghasilkan panas saat sakelar ignisi dalam posisi off, bisa jadi kabel gagang setang tidak disambungkan dengan benar ke kendaraan, atau gagang setang kiri, dan harnes kabel bermasalah.

Periksa seluruh kabel gagang setang berpemanas pada kendaraan dengan saksama. Jika sambungan sudah benar, ganti harnes kabel utama gagang setang berpemanas, lalu uji gagang setang.

1	Gagang setang kiri
2	Kontrol panas
3	Arus positif ke pemutus sirkuit utama atau baterai + konektor
4	Sekring
5	Arus positif ke daya aksesori
6	Arde negatif
7	Gagang setang kanan

Gambar 7. Skema Gagang Setang Berpemanas

KOMPONEN SERVIS

Gambar 8. Komponen Servis, Kit Gagang Setang Berpemanas

KOMPONEN SERVIS

Tabel 1. Komponen Servis

Kit	Item	Deskripsi (Jumlah)	Nomor Komponen
Kit 56100263 Gagang Setang Berpemanas Motif Api	1	Gagang setang berpemanas kiri	Tidak Dijual
	2	Gagang gas berpemanas kanan (termasuk Item 3)	Tidak Dijual
	3	Tutup ujung, gagang kanan	55940-08
Kit 56100267 Krom dan Karet (Diameter Kecil) Gagang Setang Berpemanas	1	Gagang setang berpemanas kiri	Tidak Dijual
	2	Gagang gas berpemanas kanan (termasuk Item 3)	Tidak Dijual
	3	Tutup ujung, gagang kanan	55950-08
Kit 56100257 Krom dengan Kontur dan Gagang Setang Berpemanas Karet	1	Gagang setang berpemanas kiri	Tidak Dijual
	2	Gagang gas berpemanas kanan (termasuk Item 3)	Tidak Dijual
	3	Tutup ujung, gagang kanan	55949-08
Kit 56100260 Koleksi Skull Gagang Setang Berpemanas	1	Gagang setang berpemanas kiri	Tidak Dijual
	2	Gagang gas berpemanas kanan (termasuk Item 3)	Tidak Dijual
	3	Tutup ujung, gagang kanan	55957-08
Kit 56100258 Koleksi Slipstream Gagang Setang Berpemanas	1	Gagang setang berpemanas kiri	Tidak Dijual
	2	Gagang gas berpemanas kanan	Tidak Dijual
	3	Tutup ujung, gagang kanan	56100024
Kit 56100255 Koleksi Streamliner Gagang Setang Berpemanas	1	Gagang setang berpemanas kiri	Tidak Dijual
Kit 56100255 Koleksi Streamliner Gagang Setang Berpemanas	2	Gagang gas berpemanas kanan	Tidak Dijual
Kit 56100253 Koleksi Airflow Gagang Setang Berpemanas	1	Gagang setang berpemanas kiri	Tidak Dijual
Kit 56100253 Koleksi Airflow Gagang Setang Berpemanas	2	Gagang gas berpemanas kanan	Tidak Dijual
Items yang umum untuk SEMUA Kit	4	Konektor sealed splice (2)	70586-93
	5	Terminal cincin, #10 (2)	9857
	6	Terminal cincin, 1/4 inci (2)	9858
	7	Terminal cincin, 5/16 inci	9859
	8	Harnes kabel, ekstensi, panjang 13 inci (330 mm)	69201703
	9	Strap kabel, hitam, panjang 7,75 inci (197 mm)	10006
	10	Kabel, adaptor blok sekring	70329-04
	11	Harnes kabel, adaptor	70310-04
	12	Klip, penahan kabel (4)	70345-84
	13	Sekring, tipe bilah "mini", 2 Amp (abu-abu) (untuk blok sekring kendaraan)	54305-98
	14	Sekring, tipe bilah "mini", 5 Amp (krem) (untuk blok sekring kendaraan) (CATATAN: Sekring 4 Amp diperbolehkan dalam posisi ini)	72331-95
	15	Harnes kabel, panjang 30 inci (0,76 M)	69201713
	16	Rumahan soket, 2 arah (hitam)	72912-01BK
	17	Terminal soket (2)	72991-01
