PORTERTE MILWAUKEE-EIGHT SCREAMIN' EAGLE PRO CNC-SYLINDERHODER
J064012021-12-13
GENERELT
Settnummer
16500379 Black (twin-kjølt), 16500527 Black Granite (twin-kjølt), 16500512 Black Granite (luftkjølt), 16500538 Black (luftkjølt)
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
Ekstra deler er nødvendig
Hvert hode krever to 10 mm-tennplugger. Vi anbefaler Screamin' Eagle Performance-tennplugger (se i Screamin' Eagle Pro-katalogen).
På alle modeller må du bruke et pakningssett til overhaling av topp og åtte nye flensmuttere til sylinderhodet.
Alt som er nevnt over, må kjøpes separat og er tilgjengelig fra Harley-Davidson-forhandlere.
ADVARSEL
Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan få en fra en Harley-Davidson-forhandler.
Settets innhold
Se Figur 2 og Tabell 1 .
MERK
Du må ikke under noen omstendighet overstige maks. turtall, som spesifisert nedenfor. Hvis du overstiger maks. turtall, kan motoren bli ødelagt. (00248a)
MERK
  • Ventilfjærene i disse sylinderhodene fungerer sammen med kammer med opptil 13,75 mm (0,540 tommer) heving og opptil 6500 o/min.
  • Det er mulig at dette produktet kun er ment for bruk i racing. Det kan også være sertifisert for bruk i en konfigurasjon eller et sett som tilfredsstiller US EPA. Ufullstendige kombinasjoner av sertifiserte produkter kan være ulovlig for salg og bruk på motorsykler som faller under amerikanske utslippsregler, og kan være forbeholdt bruk på baner i konkurranser. Se i katalogen for originale motordeler og tilbehør eller Screamin' Eagle®-tilbehørskatalogen for å få oversikt over hvilke regler som gjelder. Screamin’ Eagle-ytelsesprodukter bør kun brukes av erfarne førere.
  • Montering av dette produktet kan redusere Harley-Davidson-garantien eller gjøre den ugyldig. Montering av ikke-sertifiserte ytelsesprodukter eller ytelsesprodukter som ikke er produsert av Harley-Davidson, vil ugyldiggjøre drivlinjegarantien. Montering av denne komponenten som en del av en sertifisert US EPA-konfigurasjon vil ikke redusere eller annullere garantien i USA.
DEMONTERING
MERK
Følgende trinn angis som en fremstilling av prosessen. Følg alle trinnene som er beskrevet i de aktuelle avsnittene i servicehåndboken.
Klargjøring for service
1. Plasser motorsykkelen på en egnet løftebukk.
2. Ta av setet.
3.
MERK
Hvis motorsykkelen er utstyrt med Harley-Davidson Smart Security System, kan du se i brukerhåndboken for å få instruksjoner om hvordan du skrur av systemet.
Ta ut hovedsikringen.
ADVARSEL
Røyking og all bruk av åpen ild eller gnister er forbudt når du skal utføre service på drivstoffsystemet. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00330a)
4. Fjern drivstofftanken.
5. Fjern luftfilteret.
6. Fjern induksjonsmodulen.
7. Fjern eksossystemet.
Fjern sylinderhodene
1. Fjern sylinderhodene fra motoren. Se relevante ENGINE-avsnitt (MOTOR) i servicehåndboken.
2.
MERK
  • Det er viktig å sjekke klaringen mellom ventil og stempel. Vi anbefaler at denne inspeksjonen utføres av en Harley-Davidson-forhandler.
  • Ventilene må justeres til null klaring mellom ventil og kamaksel når du kontrollerer klaringen.
Sjekk klaringen mellom ventil og stempel.
a. Påfør et 1/8 tommer (3,2 mm) tykt lag med leire på kronene på begge stemplene i områdene der ventilene treffer stemplene.
b. Monter de nye sylinderhodene fra settet i henhold til fremgangsmåten i servicehåndboken, og bruk de Originalutstyr (OE) pakningene og flensmutrene til sylinderhodet. Stram flensmutrene til sylinderhodene i henhold til momentspesifikasjonene oppført i servicehåndboken
c. Stram flensmutrene til sylinderhodene i henhold til momentspesifikasjonene oppført i steg d til h.
d. Påfør motorolje på flensen på sylinderhodemutteren. Stram til.
Tiltrekningsmoment: 27,1–40,6 N·m (20–30 ft-lbs)
e. Løsne en hel rotasjon.
Tiltrekningsmoment: -360°
f. Stram mutteren.
Tiltrekningsmoment: 12,2–14,9 N·m (9–11 ft-lbs)
g. Stram mutteren.
Tiltrekningsmoment: 24,2–27,1 N·m (18–20 ft-lbs)
h. Stram til endelig dreiemoment.
Tiltrekningsmoment: 90°
i. Monter stempelhodene og registerkjedet.
j. Roter motoren (for hånd) gjennom to hele omdreininger.
k. Fjern stempelhodene, og mål leiren på det tynneste punktet. Leiren må være 2,03 mm (0,080 tommer) eller mer på det tynneste punktet. Hvis denne målingen ikke oppfyller minimumstykkelsen, må dybden på ventilhakkene økes, men dybden på hakkene må ikke overstige 3,43 mm (0,135 tommer).
3.
MERK
Ventilfjærene på de nye sylinderhodene har en montert fjærhøyde på 38,99 mm (1,535 tommer), som tilsvarer 31,21 kg (68,8 pund) trykk.
Juster montert ventilfjærhøyde om nødvendig.
a. Trykk sammen ventilfjærene og fjern ventilholderne, de øvre kragene, fjærene og ventilstammetetningene på alle de fire ventilene på hver sylinder.
b. Se Figur 1 . Bruk mellomlegg eller maskinjuster sylinderhodene etter behov for å oppnå ønsket trykk (se merknaden over). Monter ventilkomponentene. Kontroller montert fjærhøyde.
c. Gjenta trinnene etter behov for å nå ønsket fjærhøyde.
d. Når alle fjærhøydene stemmer overens, må du montere ventilene med de nye ventilføringstetningene (delenr. 18100044), som kjøpes separat.

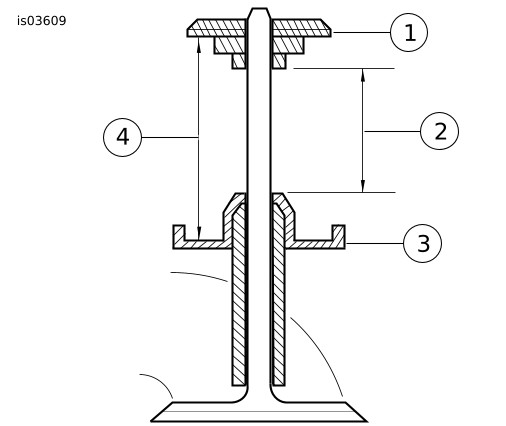

1Krage
2Fri bevegelse 1,52 mm (0,060 tommer) mer enn ventilløftingen.
3Ventilstammetetning
4Montert fjærhøyde 38,99 mm ved 31,21 kg (1,535 tommer ved 68,8 lbs)
Figur 1. Bevegelse for ventilfjærer
MONTERING
Monter motorkomponenter
  1. Overfør de automatiske kompresjonsutløserventilene fra standardsylinderhodene til sylinderhodene som følger med i settet. Les den aktuelle delen om elektriske komponenter i servicehåndboken.
  2. Monter sylinderhodene og registerkjedet i motoren ved hjelp av nye toppakninger fra settet og nye sylinderhodeflensmuttere (begge kjøpt separat). Les den aktuelle delen om motoren i servicehåndboken.
  3. Stram flensmutterne. Se Fjerning av sylinderhoder, avsnitt 2d-h.
Sluttmontering
MERK
Følgende trinn angis som en fremstilling av prosessen. Følg alle trinnene som er beskrevet i de aktuelle avsnittene i servicehåndboken.
1. Monter induksjonsmodulen og eksosanlegget.
2. Monter luftfilterenhet.
3. Monter drivstofftanken.
4. Installer hovedsikringen.
5. Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet. Se servicehåndboken.
Bruk
  1. Start motoren og la den gå. Gjenta flere ganger for å bekrefte korrekt drift. Les BREAK-IN RIDING RULES (REGLER FOR INNKJØRING) i brukerhåndboken for å få instruksjoner om hvordan du kjører inn motorsykkelen.
SERVICEDELER

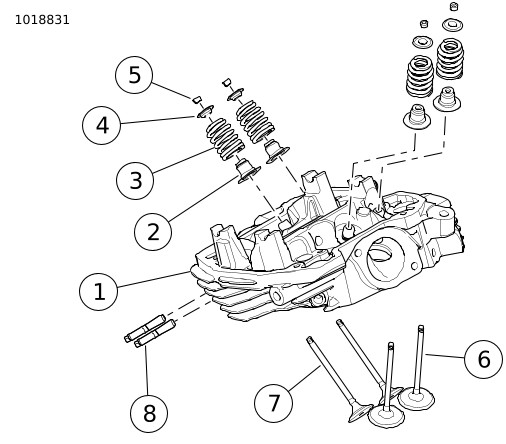

Figur 2. Servicedeler: PORTERTE SCREAMIN' EAGLE PRO CNC-SYLINDERHODER
Tabell 1. Servicedeler: PORTERTE SCREAMIN' EAGLE PRO CNC-SYLINDERHODER
Sett
Element
Beskrivelse (mengde)
Delenumre
Sett 16500379 Black, twin-kjølt
1
Sylinderhode, fremre
16500380
1
Sylinderhode, bakre
16500381
Sett 16500527 Black Granite, twin-kjølt
1
Sylinderhode, fremre
16500528
1
Sylinderhode, bakre
16500529
Sett 16500512 Black, luftkjølt
1
Sylinderhode, fremre
16500513
1
Sylinderhode, bakre
16500514
2
  • Ventilføringstetting (8)
18100044
3
  • Ventilfjær (8)
Selges ikke separat
4
  • Krage, ventilfjær (8)
18100045
5
  • Holdere, ventilfjær (16)
18100060
6
  • Inntaksventil (4)
18000036A
7
  • Eksosventil (4)
18000037A
8
  • Bolt, eksosport (4)
10900015
-
  • Emblem, «CNC-ported», foran (vises ikke)
14101067
-
  • Emblem, «Screamin' Eagle"», bak (vises ikke)
14101010
-
  • Skrue, emblem (vises ikke) (4)
68120-00
