MILWAUKEE-EIGHT SCREAMIN' EAGLE PRO CNC PORT İŞLEMİ UYGULANMIŞ SİLİNDİR BAŞLIKLARI
J064012021-12-13
GENEL
Kit Numarası
16500379 Siyah (Çift Soğutmalı), 16500527 Siyah Granit (Çift soğutmalı), 16500512 Siyah Granit (Hava soğutmalı), 16500538 Siyah (Hava soğutmalı)
Modeller
Model donanım bilgisi için P&A Perakende Satış Kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.
Gerekli Ek Parçalar
Her başlık için iki adet 10 mm buji gerekir. Screamin' Eagle Performance Bujilerini öneriyoruz (Screamin' Eagle Pro kataloğuna bakın).
Tüm modellerde bir Üst Taraf Bakımı Conta Kiti ve sekiz adet yeni Silindir Başlığı Flanşlı Somunu kullanılmalıdır .
Yukarıdaki parçaların tamamı ayrı olarak satın alınmalıdır ve bir Harley-Davidson bayinden temin edilebilir.
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu yıl/model motosikletin bir servis kılavuzu bu montaj için gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.
Kit İçerikleri
DIKKAT
Hiçbir koşulda, aşağıda belirtilen maksimum güvenli devri (RPM) aşmayın. Maksimum güvenli motor devrini (RPM) aşmak, ekipmanın hasar görmesine neden olabilir. (00248a)
NOT
- Bu silindir başlığı gruplarındaki supap yayları, 13,75 mm’ye (0,540 inç) kadar açılıma ve 6500 rpm’ye sahip kamlarla çalışır.
- Bu ürün sadece yarış uygulamaları için tasarlanmış olabilir. Ayrıca ABD’de 50 eyalette EPA’ya uygun bir uygulamada veya kitte kullanımına onay verilebilir. Sertifikalı kit ürünlerinin eksik bileşen kombinasyonları ile ABD pazarında kirlilik kontrolüne tabi araçlarda kullanımı ve satışı yasadışı olabilir ve kullanımı, kapalı oval pist yarışları ile kısıtlı olabilir. Uyumluluk, donanım ve garanti bilgileri için Orijinal Motor Parçaları ve Aksesuarları ya da Screamin Eagle® Aksesuarları kataloguna bakın. Screamin’ Eagle Performans ürünleri sadece deneyimli sürücüler içindir.
- Bu ürünün takılması, Harley-Davidson garantisini kısıtlayabilir veya geçersiz kılabilir. Sertifikasız veya Harley-Davidson olmayan performans ürünlerinin takılması, güç aktarma organlarınızın garantisini geçersiz kılar. Bu bileşenin ABD’de 50 eyalette EPA uyumlu bir uygulamanın parçası olarak takılması, ABD’de garantinizi kısıtlamayacak veya geçersiz kılmayacaktır.
ÇIKARMA
NOT
Aşağıdaki adımlar, sürecin bir taslağı olarak verilmiştir. Servis kılavuzundaki ilgili bölümlerde belirtilen tüm adımları uygulayın.
Servise Hazırlık
| 1. | Motosikleti uygun bir motosiklet asansörüne yerleştirin. | |
| 2. | Seleyi çıkartın. | |
| 3. | NOT Araç Harley-Davidson Smart Güvenlik Sistemi ile donatılmışsa, sistemin devre dışı bırakılmasıyla ilgili talimatlar için kullanıcı el kitabına bakın. | |
| UYARI Yakıt sisteminde bakım yaparken sigara içmeyin ve çevrede açık alev veya kıvılcım olmamasına özen gösterin. Benzin, ölüme veya ciddi yaralanmaya neden olabilen son derece yanıcı ve patlayıcı bir maddedir. (00330a) | ||
| 4. | Yakıt deposunu çıkarın. | |
| 5. | Hava filtresi tertibatını çıkarın. | |
| 6. | Endüksiyon modülünü çıkarın. | |
| 7. | Egzoz sistemini çıkarın. |
Silindir Başlıklarını çıkarın
| 1. | Silindir başlıklarını motordan çıkarın. Servis kılavuzundaki ilgili MOTOR bölümlerine bakın. | |
| 2. | NOT
a. Sibopların pistonlara karşılık geldiği alanlarda her iki pistonun taçlarına 3,2 mm’lik (1/8 inç) kalın bir kil katmanı uygulayın. b. Servis el kitabında yer alan prosedürlere göre Orijinal Ekipman (OE) başlık contaları ve silindir başlığı flanşlı somunlarını kullanarak bu kitte yer alan yeni silindir başlıklarını takın. Silindir başlığı flanşlı somunları Servis El Kitabı’nda listelenen tork teknik özelliklerine göre sıkın c. Silindir başlığı flanşlı somunlarını d-h arasındaki adımlarda listelenen tork teknik özelliklerine göre sıkın. d. Silindir başlığı somun flanşına motor yağı uygulayın. Sıkın. Tork: 27,1–40,6 N·m (20–30 ft-lbs) e. Bir tam tur gevşetin. Tork: -360° f. Somunu sıkın. Tork: 12,2–14,9 N·m (9–11 ft-lbs) g. Somunu sıkın. Tork: 24,2–27,1 N·m (18–20 ft-lbs) h. Son tork değerine sıkın. Tork: 90° i. Başlıklar ve supap aksamını birleştirin. j. Motoru (elinizle) iki tam devir döndürün. k. Başlıkları sökün ve kilin en ince olduğu bölümü ölçün. Kil, en ince noktada 2,03 mm (0,080 inç) veya üzerinde olmalıdır. Bu ölçüm asgari kalınlığı karşılamıyorsa supap çentiklerinin derinliği artırılmalıdır; ancak çentiklerin derinliği 3,43 mm’yi (0,135 in.) geçmemelidir. | |
| 3. | NOT Yeni silindir başlıklarındaki supap yayları, 31,21 kg (68,8 lb) sele basıncına eşit olan 38,99 mm (1,535 inç) takılı yay yüksekliğine sahiptir. a. Supap yaylarını sıkıştırın ve her silindirin dört supabının tamamından supap tırnaklarını, üst manşonları, yayları ve supap keçelerini çıkarın. b. Bkz. Şekil 1 . İstenene sele basıncını elde etmek için şim kullanın veya silindir başlıklarını gerektiği şekilde işleyin (yukarıdaki nota bakın). Valf parçalarını birleştirin. Takılı yay yüksekliğini kontrol edin. c. İstenen takılı yay yüksekliğine ulaşmak için gerekirse bu adımları tekrarlayın. d. Tüm yay yükseklikleri eşit seviyeye geldiğinde ayrı olarak satın alınan yeni supap kılavuz contalarını (Parça No. 18100044) kullanarak supapları takın. |
| 1 | Manşon |
| 2 | Supap açılımından (1,52 mm) 0,060 inç. daha büyük hareket mesafesi. |
| 3 | Supap keçesi |
| 4 | Takılı yay yüksekliği 38,99 mm - 31,21 kg (1,535 inç - 68,8 lb) |

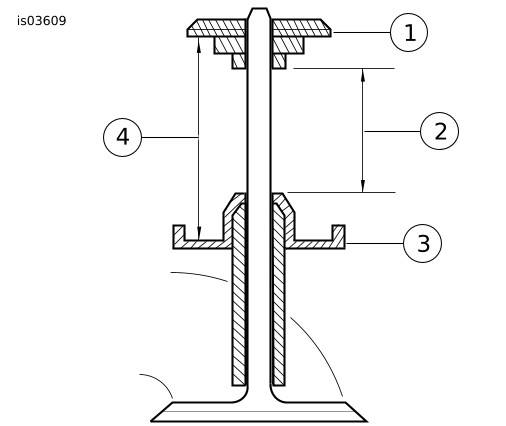

Şekil 1. Supap Yayı Hareket Mesafesi
KURULUM
Motor Bileşenlerini Takma
- Mevcut başlıklardaki otomatik dekompresyon supaplarını, kitte sağlanan başlıklara aktarın. Servis kılavuzundaki ilgili ELEKTRİK bölümlerine bakın.
- Silindir başlıklarını ve supap mekanizmasını Üst Kısım Bakımı Conta Kitinde yer alan yeni başlık contalarını ve yeni silindir başlığı flanşlı somunlarını kullanarak (her ikisi de ayrı olarak satın alınır) motora takın. Servis kılavuzundaki ilgili MOTOR bölümüne bakın.
- Flanş somunları sıkın. Bakınız Silindir Başlıklarını Çıkarma bölümü adımlar 2d-h.
Son Montaj
NOT
Aşağıdaki adımlar, sürecin bir taslağı olarak verilmiştir. Servis kılavuzundaki ilgili bölümlerde belirtilen tüm adımları uygulayın.
| 1. | Endüksiyon modülü ve egzoz sistemini takın. | |
| 2. | Hava filtresi tertibatını takın. | |
| 3. | Yakıt deposunu takın. | |
| 4. | Ana sigortayı takın. | |
| 5. | Seleyi takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. Servis el kitabına bakın. |
Kullanım
- Motoru çalıştırın ve durdurun. Uygun şekilde çalıştığından emin olmak için birkaç kez tekrar edin. Motosikleti deneme talimatları için kullanım kılavuzundaki RODAJ SÜRÜŞ KURALLARI'na bakın.
SERVİS PARÇALARI

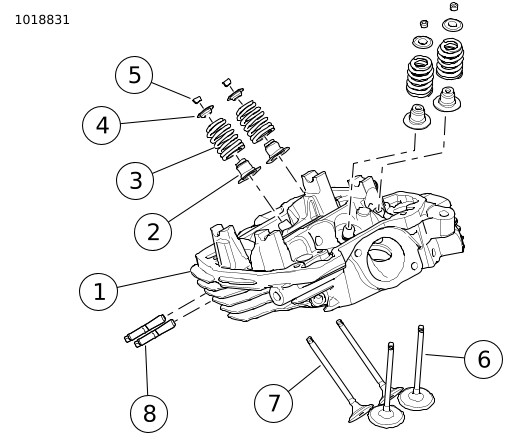

Şekil 2. Servis Parçaları: SCREAMIN' EAGLE PRO CNC PORT İŞLEMİ UYGULANMIŞ SİLİNDİR BAŞLIKLARI
Tablo 1. Servis Parçaları: SCREAMIN' EAGLE PRO CNC PORT İŞLEMİ UYGULANMIŞ SİLİNDİR BAŞLIKLARI
Kit | Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|---|
Kit 16500379 Siyah, Çift Soğutmalı | 1 | Silindir başlığı tertibatı, ön | 16500380 |
1 | Silindir başlığı tertibatı, arka | 16500381 | |
Kit 16500527 Siyah Granit, Çift Soğutmalı | 1 | Silindir başlığı tertibatı, ön | 16500528 |
1 | Silindir başlığı tertibatı, arka | 16500529 | |
Kit 16500512 Siyah, Hava Soğutmalı | 1 | Silindir başlığı tertibatı, ön | 16500513 |
1 | Silindir başlığı tertibatı, arka | 16500514 | |
2 |
| 18100044 | |
3 |
| Ayrı Satılmaz | |
4 |
| 18100045 | |
5 |
| 18100060 | |
6 |
| 18000036A | |
7 |
| 18000037A | |
8 |
| 10900015 | |
- |
| 14101067 | |
- |
| 14101010 | |
- |
| 68120-00 |
