SCREAMIN' EAGLEハイフローエキゾーストシステム - ツーリング
J063532017-01-16
概略
キット番号
64800059、64800062
モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
取り付け要件
このキットを適切に取り付けるには、Anti-Seize Lubricant (アンチシーズ潤滑剤) (部品番号98960-97)が必要です。
適切に取り付けるためには、すべてのモデルで、Screamin' Eagle Pro Street Tuner (Screamin' Eagleプロストリートチューナー)を使用してECMキャリブレーションを行う必要があります。
このキットでは、ヒーテッドオキシジェンセンサー(HO2S)ガスケット(部品番号11936) 2つと、エキゾーストポートガスケット(部品番号65324-83B) 2つを別途購入する必要があります。どちらもハーレーダビッドソン ジャパン正規販売網店でお求めいただけます。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルの車両のサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店にてお買い求めいただけます。
製品情報
改造の禁止
連邦法により、車両が連邦の騒音規格を超えることになるこのエキゾーストシステムへの変更は禁止されています。 また、このような変更の加えられたエキゾーストシステムを装備した車両の使用も禁止されています。
騒音放出の保証
ハーレーダビッドソンは、販売時点で、これらのマフラーが該当するすべての米国環境保護庁の 連邦騒音および放出規格に適合することを保証します。 この保証は、再販売以外の目的のもとの購入者、およびその後の全購入者にも適用されます。 ハーレーダビッドソン ジャパン正規販売網店に対して直接保証を請求します。
注記
使用を通じて車両ノイズが著しく大きくなる場合は、州および地方自治体の法令に基づく罰則を受けずに済むように、この製品を修理または交換してください。
取り付け
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
| 1. | メインヒューズを取り外します。 オーナーズマニュアルを参照してください。 | |
| 2. | サドルバッグを取り外します。 オーナーズマニュアルを参照してください。 | |
| 3. | 標準装備(OE)のエキゾーストシステムを取り外します。 後の取り付けの際に使用するため、エキゾーストフランジとマウントハードウェアを保管します。 サービスマニュアルを参照してください。 | |
| 4. | ヒーテッドオキシジェンセンサー(HO2S)を取り外し、取り付けのために保管しておきます。 | |
| 5. | センサーから使用済みのHO2Sガスケットを取り外し、新品のガスケットをHO2Sに取り付けます(ガスケットは別売り)。 | |
| 6. | 「図1」を参照してください。 新品のヘッドパイプにHO2Sアダプターを付属のガスケット(11)で取り付けます。 トルク: 40.7–59.7 N·m (30–44 ft-lbs) | |
| 7. | HO2Sを新品のヘッドパイプアダプター(17)に取り付けます。 トルク: 16–19 N·m (12–14 ft-lbs) | |
| 8. | 注記 指示があるまでハードウェアを締め付けないでください。 | |
| 9. | 新品のヘッドパイプ(1)を緩く取り付けます。 | |
| 10. | クロスオーバーパイプガスケット(11)をヘッドパイプに取り付け、クロスオーバーパイプ(16)とクランプ(8)を緩く取り付けます。 | |
| 11. | クロスアンダーパイプハンガー(10)とボルトを緩く取り付けます。 | |
| 12. | 付属のクランプ(9)をマフラーに取り付け、マフラー(2および3)をパイプにスライドさせます。 | |
| 13. | リアマフラーサポートとスクリューを取り付けます。 サービスマニュアルを参照してください。 トルク: 19–24.4 N·m (14–18 ft-lbs) | |
| 14. | エキゾーストマニホールドナットを締め付けます。 サービスマニュアルを参照してください。 トルク: 11.3–13.6 N·m (8–10 ft-lbs) | |
| 15. | トランスミッションエキゾーストブラケットナットを締め付けます。 サービスマニュアルを参照してください。 トルク: 20.3–27.1 N·m (15–20 ft-lbs) | |
| 16. | クロスオーバーパイプブラケットボルトを締め付けます。 サービスマニュアルを参照してください。 トルク: 19–24.4 N·m (14–18 ft-lbs) | |
| 17. | クロスオーバーパイプクランプ(8)を締め付けます。 トルク: 51.5–58.3 N·m (38–43 ft-lbs) | |
| 18. | フロント(4)およびリア(5)のヘッダーパイプシールドを取り付けます。 トルク: 2.2–4.5 N·m (19–40 in-lbs) | |
| 19. | コレクターシールド(6)を配置してフロントおよびリアのヘッダーパイプシールドと揃えます。 トルク: 2.2–4.5 N·m (19–40 in-lbs) | |
| 20. | クロスオーバーパイプシールド(7)を取り付けます。 トルク: 2.2–4.5 N·m (19–40 in-lbs) | |
| 21. | マフラークランプ(9)を締め付けます。 トルク: 51.5–58.3 N·m (38–43 ft-lbs) |
完了
ご注意
取り付け後、エキゾーストシステム構成部品に付いた指紋を全て拭き取ってからエンジンを始動させてください。 手に付いたオイルによってエキゾーストシステムの仕上げ部分に汚れが付着すると、取れなくなる場合があります。 (00346a)
- マフラーを拭き、全ての指紋を取り除きます。 手の油脂がつくと、クローム仕上げが変色して回復できない場合があります。
- メインヒューズを取り付ける。
- モーターサイクルを始動します。 エキゾースト漏れを確認します。
- サドルバッグを取り付けます。
注記
メインヒューズを取り付ける前に、イグニッションがOFF (オフ)になっていることを確認してください。

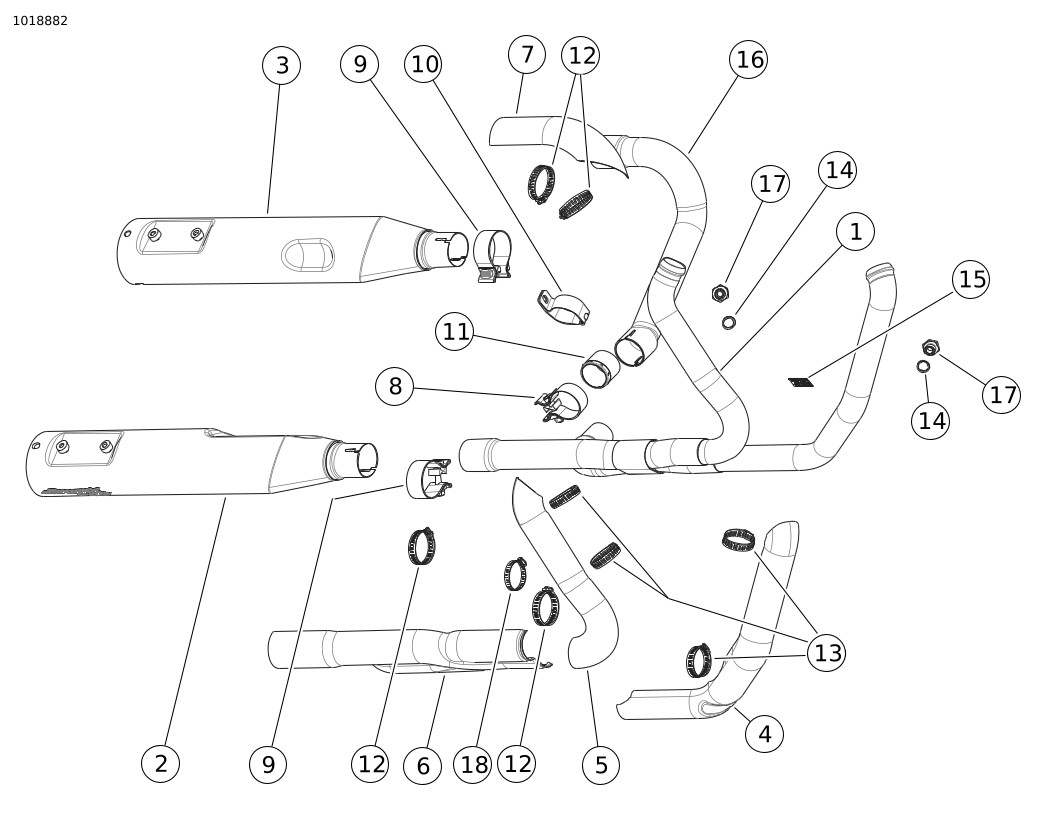

図1。 交換用パーツ: Screamin' Eagleハイフローエキゾーストシステム
表1。 交換用パーツ: Screamin' Eagleハイフローエキゾーストシステム
アイテム | 説明 | 数量 | 部品番号 | アイテム | 説明 | 数量 | 部品番号 |
|---|---|---|---|---|---|---|---|
1 | ヘッダーアッセンブリー、パフォーマンス | 1 | 別売りなし | 8 | クランプ、マフラー | 1 | 65900007 |
2 | マフラー、RH - 4.5 OD | 1 | 64900557 - クローム | 9 | クランプ、マフラー | 2 | 65900010 |
64900616 - ブラック | 10 | クランプ、ヒンジ連結 | 1 | 65900039 | |||
3 | マフラー、LH - 4.5 OD | 1 | 64900558 - クローム | 11 | ガスケット、マフラー - ヒンジ連結 | 1 | 65900040 |
64900619 - ブラック | 12 | クランプ、ウォーム - #28 | 4 | 9954 | |||
4 | シールド、フロント | 1 | 65400358 - クローム | 13 | クランプ、ウォーム - #24 | 4 | 9955 |
65400359 - ブラック | 14 | ワッシャー | 2 | 12300039 | |||
5 | シールド、リア | 1 | 65400360 - クローム | 15 | ラベル、EPA | 1 | 別売りなし |
65400361 - ブラック | 16 | パイプ、クロスオーバー | 1 | 別売りなし | |||
6 | シールド、コレクター | 1 | 65400362 - クローム | 17 | アダプター、HO2S | 2 | 65700021 |
65400363 - ブラック | 18 | クランプ、ウォーム - #28 | 1 | 65900042 | |||
7 | シールド、LH | 1 | 65400367 - クローム | ||||
65400366 - ブラック | |||||||
