IL-KITTS TAL-FRAME TAS-SERVIZZ DYNA®
J065702019-09-03
ĠENERALI
Numri tal-Kits
47745-06B, 47748-10A, 47760-10A
Mudelli
Dawn il-kitts huma ddisinjati biex jaġġornaw il-frejm Dyna tal-2010-2011.
Parts Addizzjonali Meħtieġa
TWISSIJAIs-sigurtà tas-sewwieq u l-passiġġieri jiddependu fuq l-installazzjoni korretta ta' dan il-kit. Uża l-proċeduri ta’ fuq il-manwal tas-srvice kif xieraq. Jekk il-proċedura mhijiex fi ħdan l-kapaċitajiet tiegħek jew m’għandekx l-għodda korretta, ħalli aġent tal-Harley-Davidson iwettaq l-installazzjoni hu. Operazzjoni mhux xierqa ta’ dan il-kit tista’ twassal għal mewt jew korriment serju. (00333b)
NOTA
Din il-folja tal-istruzzjonijiet tagħmel referenza għall-informazzjoni tal-manwal tas-servizz. Huwa meħtieġ manwal tas-servizz għas-sena u l-mudell tal-mutur għal din l-installazzjoni. Disponibbli mingħand negozjant ta’ Harley Davidson.
Ir-rakkomandazzjoni hija li dan il-kitt jiġi installat minn tekniku mħarreġ fil-fabbrika għand negozjant awtorizzat ta’ Harley-Davidson.
Kontenut tal-Kit
Ara Tabella 1.
INSTALLAZZJONI
NOTA
Qabel l-installazzjoni tal-frejm il-ġdid, ivverifika li n-numru VIN jaqbel man-numru VIN oriġinali tal-frame.
Wara li titlesta l-installazzjoni ta' dan il-kitt tal-frejm, il-head stock tal-fabbrika oriġinali li jkun fih in-Numru ta' Identifikazzjoni tal-Vettura (VIN), flimkien mal-biċċa l-kbira tad-down tubes ta’ quddiem u 12.0-il pulzier tal-backbone mill-headstock IRIDU jintbagħtu lura għand in-negozjant lokali tal-Harley-Davidson. (Jista' jkun hemm sitwazzjonijiet li jeħtieġu li l-frejm kollu jiġi rritornat lura, iżda biss meta jkun mitlub mis-Servizzi Tekniċi). Jekk il-frejm kollu jiġi rritornat mingħajr l-awtorizzazzjoni minn qabel ta' Harley-Davidson, in-negozjant ma jirċevix kreditu għall-ispejjeż tat-trasport tal-frejm kollu. Il-frejm il-ġdid tiegħek se jkollu n-numru VIN il-korrett ittimbrat fuq il-headstock.
Irreferi għall-manwal tas-servizz tal-mudell u s-sena tiegħek għall-proċeduri biex tneħħi l-komponenti kollha mill-frejm tiegħek. Imbagħad irreferi għall-manwal tas-servizz u installa l-komponenti kollha mneħħija fuq il-frejm inkluż f’dan il-kitt. Il-partijiet kollha inklużi f'dan il-kitt għandhom jintużaw biex jibdlu l-partijiet oriġinali skont l-użu kif jidher fit-Tabella tal-Partijiet tas-Servizz.
NOTA
Figura 2
Il-mudelli Dyna tal-2004 - 2008 jeħtieġu modifika fil-caddy tal-harness tal-wajers meta t-tank jerġa' jintuża mill-ġdid
Tagħmir oriġinali (OE)
.
Il-mudelli Dyna tal-2009 - 2017 jew dawk li għandhom tank aktar ġdid, ma jeħtiġux modifika.
Modifika tal-Caddy tal-Harness tal-Wajers
| 1. | Installa l-caddy tal-harness (2). |
| A | Aqta’ |
| B | Tabs |

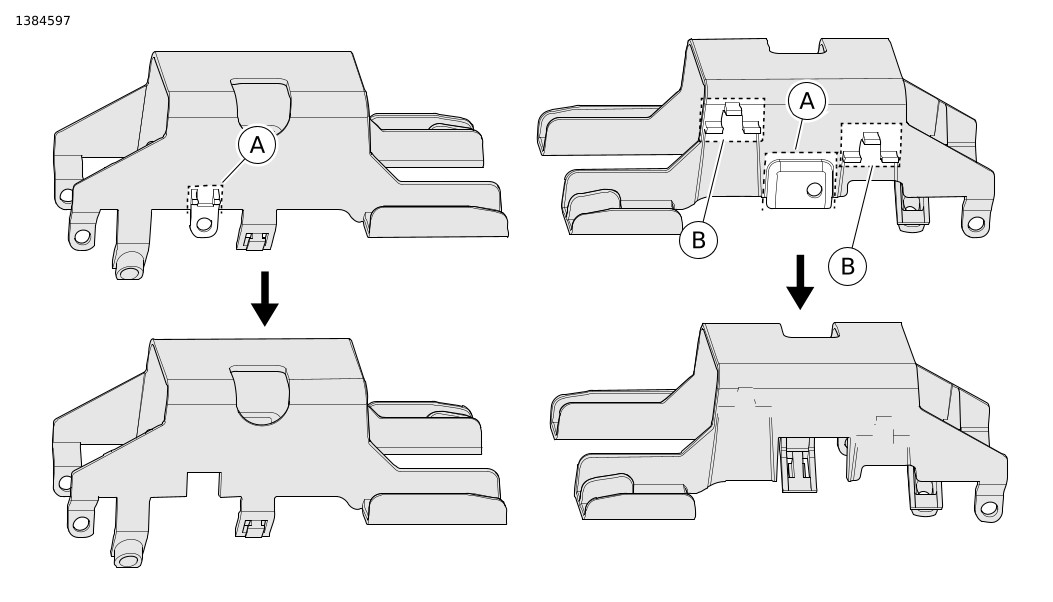

Figura 1. Modifika tal-Caddy tal-Harness
| 1 | Tank Ġdid (MY09-17) |
| 2 | Tank qadim (MY04-08) |
Figura 2. Tqabbil tat-Tank
PARTS TAS-SERVICE

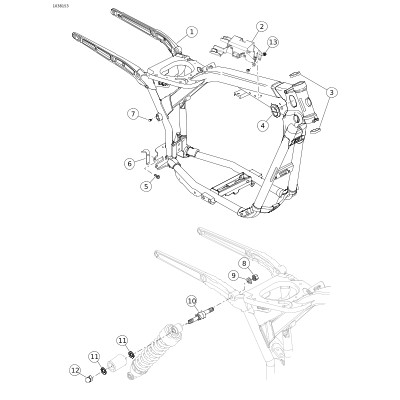

Figura 3. Partijiet tas-Servizz għall-Kitt tal-Frejm tad-Dyna
Tabella 1. Tabella tal-Parts tas-Service
Kitt | Item | Deskrizzjoni | In-Numru tal-Part |
|---|---|---|---|
Il-Kits Kollha | 1 |
Qafas bil-cups tal-bearing u
Numru ta’ Identifikazzjoni tal-Vettura (VIN) | Mhux mibjugħa separatament |
2 | Klipp, saddle tal-wajer | 69200082 | |
3 | Cup, bearing (2) | Mhux mibjugħa separatament | |
4 | Plagg, ras tal-istering, lemin | 11580A | |
Plagg, ras tal-istering, xellug | 12100021 | ||
5 | Vit (2) | 10200036 | |
6 | Bracket, immuntar | 47200009 | |
7 | Plug, tagħfasha biex tidħol (2) | 12100002 | |
13 | Qafla, push-in (2) | 11785 | |
47745-06B | 8 | Nut (2) | 7880 |
9 | Woxer (2) | 6792 | |
10 | Stud, xokk (2) | 54666-08 | |
11 | Woxer (4) | 6113 | |
12 | Skorfina, acorn (2) | 8185 |
