PANGKALAHATAN

Mga Numero ng Kit

47745-06B, 47748-10A, 47760-10A

Mga Modelo

Ang mga kit na ito ay dinisenyo upang i-update ang 2010-2011 Dyna frame.

Kinakailangan ng Mga Karagdagang Piyesa

BABALA

Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)

TALA

Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo na ito ay kinakailangan para sa pagkakabit na ito. Mayroong isa na makukuha mula sa dealer ng Harley-Davidson.

Inirerekomenda na ikabit ang kit na ito ng isang techinician na sinanay sa pagawaan sa isang awtorisadong Dealer ng Harley-Davidson.

Mga Nilalaman ng Kit

Tingnan ang Talahanayan 1.

PAGKAKABIT

TALA

Bago ang pagkakabit ng bagong frame, tiyakin na tumutugma ang VIN number sa VIN number ng orihinal na frame.

Matapos makumpleto ang pagkakabit ng frame kit na ito, ang orihinal na frame head stock na naglalaman ng Vehicle Identification Number (VIN), kasama ng pinakamaraming harapang down tube at 12.0 na pulgada ng backbone mula sa headstock AY DAPAT isauli sa iyong lokal na Harley-Davidson dealer. (Maaaring magkaroon ng mga kalagayang mangangailangan na isauli ang buong frame, ngunit saka lamang kapag iniutos ng Technical Services). Kapag isinauli ang buong frame nang walang paunang awtorisasyon ng Harley-Davidson, hindi tatanggap ng kredito ang dealer para sa mga gastos sa pagpapadala ng buong frame. Ang iyong bagong frame ay magkakaroon ng tamang VIN number na nakatatak sa headstock.

Sumangguni sa manwal ng serbisyo ng iyong modelo at taon para sa mga proseso ng pagtatanggal ng lahat ng bahagi mula sa iyong frame. Tapos sumagguni sa manwal ng serbisyo at ikabit ang lahat ng tinanggal na bahagi sa frame na kasama ng kit na ito. Ang lahat ng piyesang kasama sa kit na ito ay dapat gamitin upang palitan ang mga orihinal na piyesa alinsunod sa paggamit ng Talahanayan ng Mga Pamalit na Piyesa.

TALA

Figure 2 Ang mga 2004 - 2008 na modelong Dyna ay nangangailangan ng pagbabago ng wire harness caddy kapag muling ginagamit ang Orihinal na Kagamitan (OE) na tangke. Para sa mga 2009 - 2017 na modelong Dyna o mga mayroong mas bagong tangke, hindi na ito kinakailangang baguhin.

Pagbabago ng Wiring Harness Caddy

1.

Ikabit ang harness caddy (2).

a. Figure 1 Gupitin ang bahagi (A).

b. Gupitin ang mga tab (B).

c. Figure 3 Ikabit ang harness caddy (2) sa frame ng sasakyan.

A	Gupitin
B	Mga Tab

Figure 1. Pagbabago ng Harness Caddy

1	Bagong tangke (MY09-17)
2	Lumang tangke (MY04-08)

Figure 2. Pagkukumpara ng Tangke

MGA PAMALIT NA PIYESA

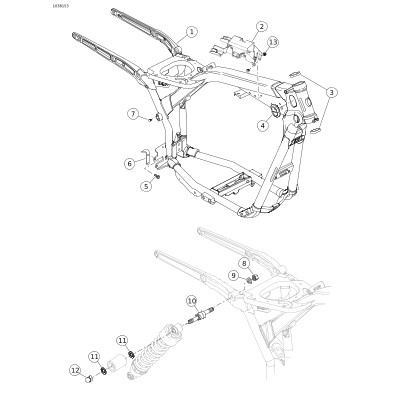

Figure 3. Mga Pamalit na Piyesa para sa Dyna Frame Kit

Talahanayan 1. Talahanayan ng mga Pamalit na Piyesa:

Kit	Item	Paglalarawan	Numero ng Piyesa
Lahat ng Kit	1	Frame na may mga bearing cup at Vehicle Identification Number (VIN)	Hindi ipinagbibili nang hiwalay
	2	Clipe, wire saddle	69200082
	3	Cup, bearing (2)	Hindi ipinagbibili nang hiwalay
	4	Plug, steering head, kanan	11580A
	4	Plug, steering head, kaliwa	12100021
	5	Tunilyo (2)	10200036
	6	Bracket, mounting	47200009
	7	Plug, press fit (2)	12100002
	13	Fastener, push-in (2)	11785
47745-06B	8	Nut (2)	7880
	9	Washer (2)	6792
	10	Stud, shock (2)	54666-08
	11	Washer (4)	6113
	12	Nut, acorn (2)	8185
