ערכת התקנה למדרך מוט של הנוסע בדגמי SOFTAIL
J064022021-11-29
כללי
מספר ערכה
50500769 (שחור), 50500771 (כרום)
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
תכולת הערכה
ראה
איור 2
ו
ראה טבלה 1.
הסרת התמוכות המקוריות (אם קיימות)
| 1. | ראה איור 1 הסר את טבעת הפרסה (8) ואת פין הסגיר (3) מתמוכת מדרך המוט (1). הסר את מדרך המוט (5) ושמור לשימוש בשלב מאוחר יותר. | |||||||||||||||||
| 2. | הסר את הלוחית הנועלת (4), את הקפיץ הנועל (6) ואת הכדור הנועל מתמוכת מדרך המוט (7). | |||||||||||||||||
| 3. | הסר את הבורג עם ראש אלן (2) ואת תמוכת מדרך המוט (1) מהרכב. |

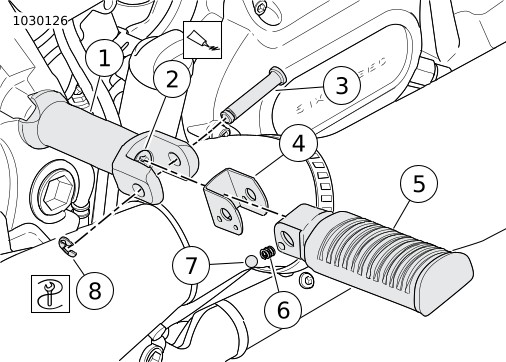

תרשים 1. מדרך מוט של הנוסע בדגמי Softail |
התקנה
יש לעיין ב- איור 1 להתקנה של חלקי מדרך מוט חדשים ברכב.
| 1. | הסר את פקק הפלסטיק במסגרת, אם קיים. | |
| 2. | הערה ודא שמיקום הבליטה במסגרת תואם לשקע בתמוכת מדרך המוט. מומנט: 50–70 N·m (38–48 ft-lbs) | |
| 3. | הערה מדרך המוט הוסר קודם לכן מהרכב או נרכש בנפרד. | |
| 4. | הערה לצורך פעולה תקינה של מדרך המוט, שני החורים הקטנים בלוחית הנועלת חייבים להיות בצד התחתון. | |
| 5. | הצב את מדרך המוט מול תמוכת מדרך המוט והתקן את פין הסגיר (7) ואת טבעת הפרסה (5). |
חלקי שירות

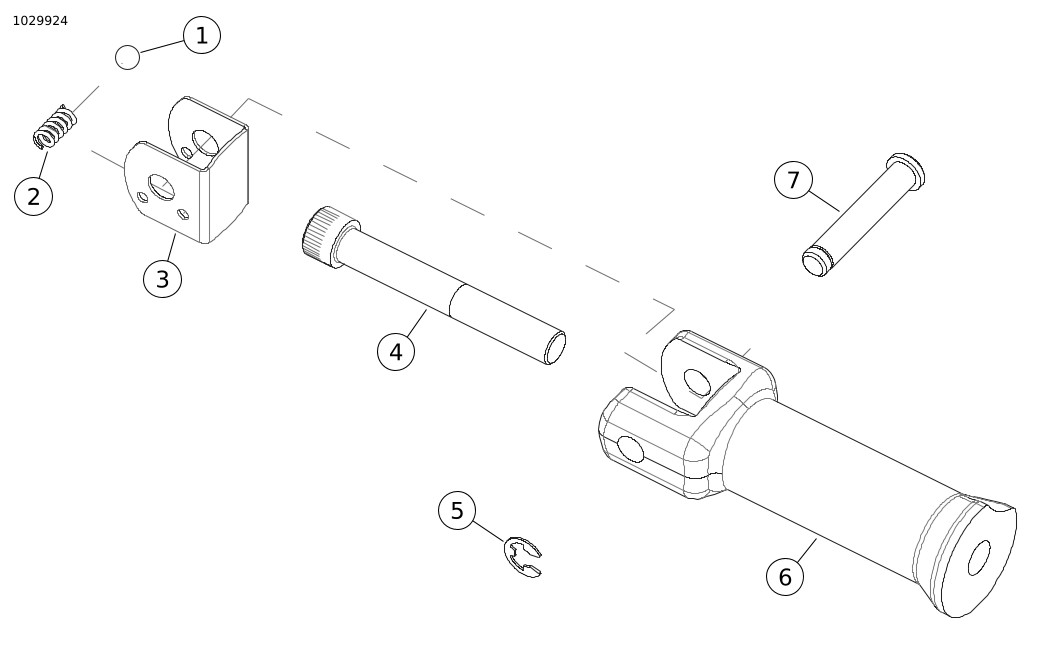

תרשים 2. חלקי שירות, ערכת התקנה למדרך מוט של הנוסע
טבלה 1.
ערכה | פריט | תיאור (כמות) | מספר חלק |
|---|---|---|---|
50500769 | 1 | כדור נועל (2) | 50500707 |
2 | קפיץ נועל (2) | 50500706 | |
3 | לוחית נועלת (2) | לא נמכר בנפרד | |
4 | בורג אלן עם ראש (2) | 4339A | |
5 | טבעת פרסה (2) | 50500701 | |
6 | תמוכת מדרך מוט של הנוסע, שחור (2) | לא נמכר בנפרד | |
7 | פין סגיר (2) | 50500702 | |
50500771 | 1 | כדור נועל (2) | 50500707 |
2 | קפיץ נועל (2) | 50500706 | |
3 | לוחית נועלת (2) | לא נמכר בנפרד | |
4 | בורג אלן עם ראש (2) | 4339A | |
5 | טבעת פרסה (2) | 50500701 | |
6 | תמוכת מדרך מוט של הנוסע, כרום (2) | לא נמכר בנפרד | |
7 | פין סגיר (2) | 50500702 |
