SOFTAIL MONTERINGSSATS FÖR OMLOKALISERING AV BLINKERS OCH REGISTRERINGSSKYLT
J064102021-06-17
ALLMÄNT
Satsnummer
67800802A (krom), 67800830A (svart)
Modeller
Om du vill ha information om modellapplikationer kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
Kontrollera att du använder den senaste versionen av instruktionsbladet som finns på: www.harley-davidson.com/isheets
Installationskrav
VARNING
Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. För den här installationen krävs en verkstadshandbok till din motorcykelmodell som du hittar hos Harley-Davidsons återförsäljare.
Denna sats krävs för att färdigställa monteringen av en löstagbar sadelväska på specifika motorcyklar.
Nödvändiga verktyg och tillbehör
Ett terminalverktyg (Snap-On® TT600 eller motsvarande) hjälper till vid monteringen av denna sats.
Elektriskt kontaktsmörjmedel (artikelnummer 99861-02) eller motsvarande krävs för korrekt montering av denna sats. En kan köpas hos Harley-Davidson-återförsäljare.
Loctite 243 medelstark gänglåsning och tätning (blå) (artikelnummer 99642-97)) krävs för korrekt montering av denna sats. En kan köpas hos Harley-Davidson-återförsäljare.
Satsinnehåll
DEMONTERING
VARNING
För att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du ta bort huvudsäkringen innan du fortsätter. (00251b)
1. Se verkstadshandboken. Ta bort huvudsäkringen.
2. Se verkstadshandboken. Demontera sadeln.
3. Se verkstadshandboken. Ta bort bakre blinkerslampa.
4. Avlägsna blinkershållaren från baksidan av kabelhållaren på skärmstödet.
MONTERING
ANMÄRKNING
Korrekt montering av satsen kräver att momenten slutförs först på ena sidan av motorcykeln innan du fortsätter till motsatt sida.
1. Se Figur 1 . Dra blinkershållaren genom åtkomsthålet för blinkersmontering (1). Att besiktiga blinkersmontering Se Figur 4.
1Åtkomsthål
Figur 1. Blinkershållare
2. Se Figur 4 . Sätt ihop blinker.
a. Montera blinkers (4) och lampmonteringsstödet (3) till blinkers fäste (1).
ANMÄRKNING
  • Se Figur 4 . Kassera bricka som ursprungligen fanns mellan blinkers fästet (1) och skruven (5). Den används inte med denna sats.
  • Vänster blinkers monteringsstöd på registreringsskylten monteringsstöd är placerat mellan blinkers fäste (1) och lampmonteringsstöd (3).
b. Skruva i skruven (5). Dra åt enligt specifikationen.
Åtdragning: 20–24 N·m (15–18 ft-lbs)
3. Dra hållaren genom blinkersfästet.
3.1. Höger: Se Figur 2 . Dra blinkershållaren (1) genom blinkersfästet och gå ut förbi monteringshuvudet (2).
1Blinkershållare
2Monteringshuvud
Figur 2. Höger körriktningsvisare
3.2. Vänster: Se Figur 3 . Dra blinkers- (1) och registreringsskyltshållaren (2) genom blinkersfästet och gå ut förbi monteringshuvudet (3).
1Blinkershållare
2Registreringsskyltshållare
3Monteringshuvud
Figur 3. Vänsterblinkers med registreringsskylt
4. Se Figur 4 . Montera bakplåt till blinkers (7) och platta sexkantsskruvar (6) för montering av blinkers (1).
Åtdragning: 0,7–0,847 N·m (6,2–7,5 in-lbs)
5. Dra blinkershållaren genom hålet på skärmstödet (9).
6. Installera blinkersmontering.
a. Installera blinkersmontering (1) på skärmstödet (9).
b. Montera flänslåsmuttern (8) och skruven (2). Dra åt.
Åtdragning: 34–37 N·m (25–27 ft-lbs)

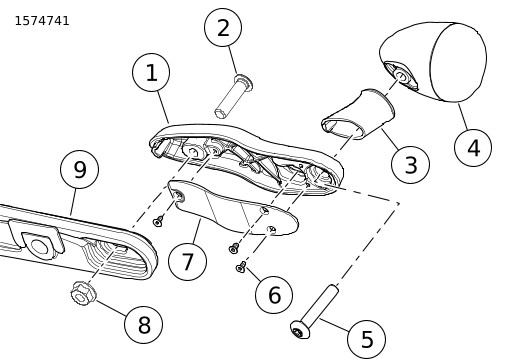

1Blinkersmontering
2Sexkantsskruv, runt huvud
3Stöd, lampmontering
4Körriktningsvisare
5Skruv, Torx® runt huvud, 5/16-18 x 1.875
6Sexkantsskurv, platt huvud
7Bakplåt till blinkers
8Flänsade låsmuttrar
9Skärmstöd
Figur 4. Hopsättning av höger blinker.
7. För kabelhärvan genom stänkskärmsstödet.
7.1. Höger: Se Figur 5 . Genom att använda kabelhållare (2), dra blinkershållaren (1) genom skärmstödet (3).
1Kablage
2Kabelhållare (3)
3Skärmstöd
Figur 5. Höger skärmstöd

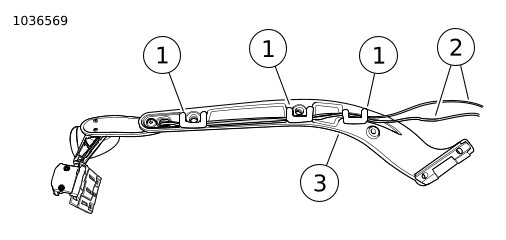

7.2. Vänster: Se Figur 6 . Genom att använda kabelhållare (1), dra blinkers- och registreringsskyltshållaren (2) genom skärmstödet (3).
1Kabelhållare (3)
2Hållare (2)
3Skärmstöd
Figur 6. Vänster skärmstöd
8. Se Figur 7 . Applicera en eller två droppar Loctite 243 medelstark gänglåsning och tätning (blå) på skruvarna (4). Montera skärmstöd (1), brickor (3) och skruvar.
a. Dra åt enligt specifikationen.
Åtdragning: 41–47 N·m (30–35 ft-lbs)
b. Lossa skruven (4) och dra åt igen enligt specifikationen.
Åtdragning: 52–57 N·m (38–42 ft-lbs)
9. Applicera en eller två droppar Loctite 243 medelstark gänglåsning och tätning (blå) på skruvarna (2). Sätt i skruvar.
a. Dra åt enligt specifikationen.
Åtdragning: 28–37 N·m (21–27 ft-lbs)
1Skärmstöd
2Skruv, lång eller kort (2)
3Bricka (2)
4Skruv (2)
Figur 7. Höger skärmstöd
10. Upprepa förfarandet på motsatta sidan.
SKARVHÅLLARE
1. Använd satsens kablar och skarva in extra ledningar för att skapa anslutningar i hållaren.
2. Följ instruktionerna i servicehandboken för att reparera skarvkontakter.
RESERVDELAR

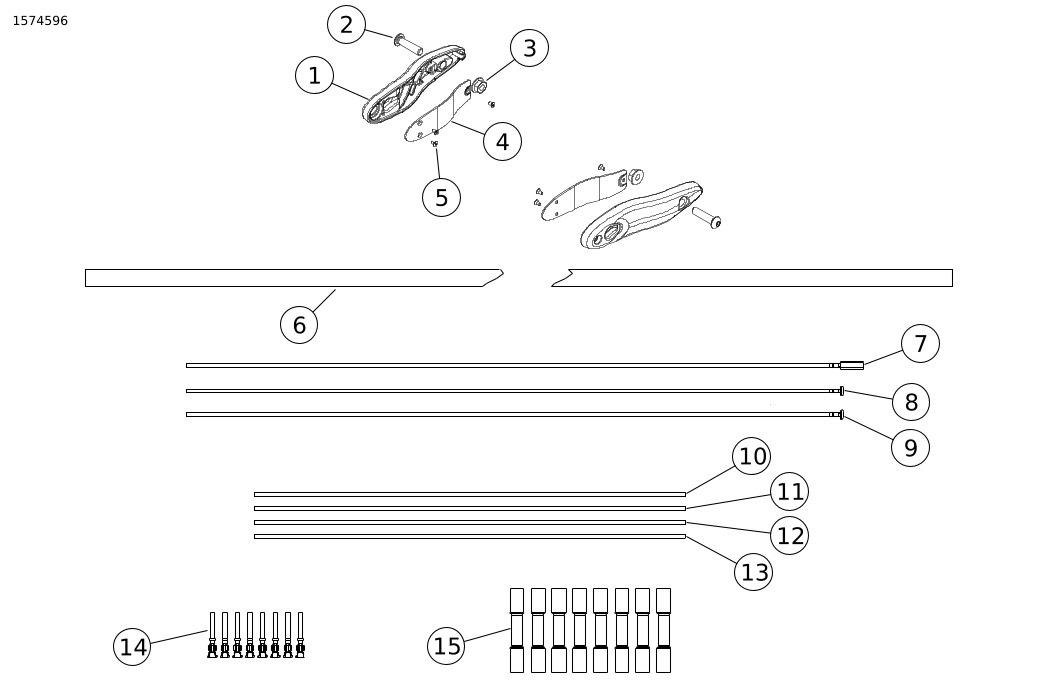

Figur 8. Reservdelar: Softail monteringssats för omlokalisering av blinkers
Tabell 1.
Komponent
Beskrivning (antal)
Artikelnummer
1
Montera, blinkers (2)
Säljs ej separat
2
Skruv, knapphuvud, hexuttag (2)
4219
3
Låsmutter, fläns (2)
7531
4
Bakplåt, blinkers (2)
Säljs ej separat
5
Skruv, platt huvud, sexkantsuttag, #4-40 x 0,225-in (6)
Säljs ej separat
6
PVC-rör 183 cm (72 in)
Säljs ej separat
7
Kabel med plint, svart 107 cm (42 in)
Säljs ej separat
8
Kabel med plint, blå 107 cm (42 in)
Säljs ej separat
9
Kabel med plint, violett 107 cm (42 in)
Säljs ej separat
10
Kabel, svart 61 cm (24 in)
Säljs ej separat
11
Kabel, grön 61 cm (24 in)
Säljs ej separat
12
Kabel, röd 61 cm (24 in)
Säljs ej separat
13
Kabel, Vit 61 cm (24 in)
Säljs ej separat
14
Plintstift (8)
74191-98
15
Kabelkontakt, stötskarv (8)
70585-93
