ชุดอุปกรณ์เปลี่ยนตำแหน่งสัญญาณไฟเลี้ยว SOFTAIL และแผ่นป้ายทะเบียน
J064102021-06-17
ทั่วไป
หมายเลขชุดอุปกรณ์
67800802A (สีโครเมี่ยม), 67800830A (สีดำ)
รุ่น
สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)
ตรวจสอบให้แน่ใจว่าเอกสารแนะนำที่ใช้เป็นฉบับล่าสุดโดยดูได้จาก: www.harley-davidson.com/isheets
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง สำหรับการติดตั้งนี้ ต้องมีคู่มือซ่อมบำรุงสำหรับรถมอเตอร์ไซค์รุ่นของคุณ ซึ่งขอรับได้จากผู้จำหน่าย Harley-Davidson
จำเป็นต้องใช้ชุดอุปกรณ์นี้ในการติดตั้งกระเป๋าข้างแบบถอดได้บนรถมอเตอร์ไซค์บางรุ่น
เครื่องมือและสิ่งของที่จำเป็น
ขั้วไฟฟ้า (Snap-On® TT600 หรือที่เทียบเท่า) จะช่วยในการติดตั้งชุดอุปกรณ์นี้
ในการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง จำเป็นต้องมีสารหล่อลื่นหน้าสัมผัสทางไฟฟ้า (หมายเลขชิ้นส่วน 99861-02) หรือเทียบเท่า รายการนี้สามารถหาซื้อได้จากผู้จำหน่าย Harley-Davidson
จะต้องใช้น้ำยาล็อกเกลียว Loctite 243 ความแข็งแรงปานกลาง และกาวปิดผนึก - สีฟ้า (หมายเลขชิ้นส่วน 99642-97) ในการติดตั้งชุดอุปกรณ์นี้อย่างเหมาะสม รายการนี้สามารถหาซื้อได้จากผู้จำหน่าย Harley-Davidson
การถอด
คำเตือนเพื่อเป็นการป้องกันการสตาร์ทเครื่องโดยไม่ได้ตั้งใจ ซึ่งอาจทำให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ โปรดเอาฟิวส์หลักออกก่อนทำงานต่อ (00251b)
| 1. | ดูคู่มือการให้บริการ เอาฟิวส์หลักออก | |
| 2. | ดูคู่มือการให้บริการ ถอดที่นั่งออก | |
| 3. | ดูคู่มือการให้บริการ ถอดไฟสัญญาณไฟเลี้ยวด้านหลัง | |
| 4. | ถอดมัดสายไฟสัญญาณเลี้ยวจากแป้นยึดสายไฟบนตัวหนุนบังโคลน |
การติดตั้ง
หมายเหตุ
การติดตั้งชุดอุปกรณ์นี้อย่างถูกต้องจะต้องทำจากด้านหนึ่งของรถมอเตอร์ไซค์ให้เสร็จสิ้นก่อน แล้วค่อยเปลี่ยนไปทำอีกด้าน
| 1. | ดู รูปภาพ 1 เดินสายมัดสายไฟสัญญาณไฟเลี้ยวผ่านช่องบนฐานยึดสัญญาณไฟเลี้ยว (1) ในการดูชิ้นส่วนสัญญาณไฟเลี้ยว อ้างอิงถึงรูป 4 |

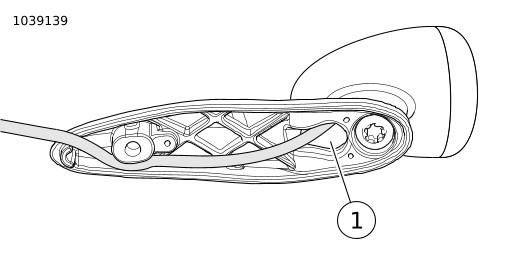

รูปภาพ 1 มัดสายไฟสัญญาณไฟเลี้ยว | ||||||||||||||||||
| 2. | ดู รูปภาพ 4 ประกอบสัญญาณไฟเลี้ยว a. ประกอบสัญญาณไฟเลี้ยว (4) และตัวหนุนฐานยึดไฟเลี้ยว (3) เข้ากับฐานยึดสัญญาณไฟเลี้ยว (1) หมายเหตุ
b. ติดตั้งสกรู (5) ขันให้แน่นตามสเป็ค แรงบิด: 20–24 N·m (15–18 ft-lbs) | |||||||||||||||||||
| 3. | เดินมัดสายไฟผ่านฐานยึดสัญญาณไฟเลี้ยว | |||||||||||||||||||
|

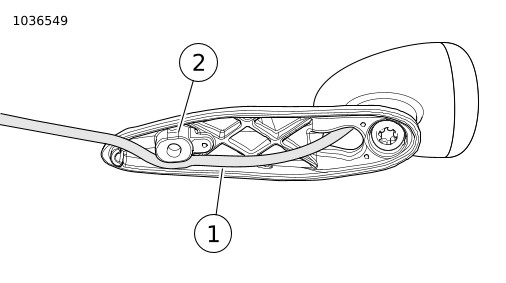

รูปภาพ 2 สัญญาณเลี้ยวขวา | |||||||||||||||||||
|

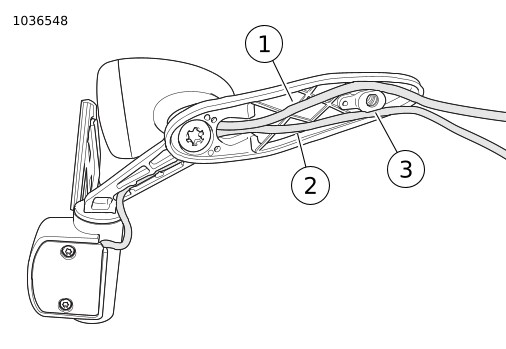

รูปภาพ 3 สัญญาณไฟเลี้ยวด้านซ้ายและป้ายทะเบียน | |||||||||||||||||||
| 4. | ดู รูปภาพ 4 ติดตั้งแผ่นเพลทด้านหลังสัญญาณไฟเลี้ยว (7) และสกรูเบ้าหกเหลี่ยมหัวแบน (6) เข้ากับฐานยึดสัญญาณไฟเลี้ยว (1) แรงบิด: 0.7–0.847 N·m (6.2–7.5 in-lbs) | |||||||||||||||||||
| 5. | เดินสายมัดสายไฟสัญญาณไฟเลี้ยวผ่านรูบนตัวหนุนบังโคลน (9) | |||||||||||||||||||
| 6. | ติดตั้งฐานยึดสัญญาณไฟเลี้ยว a. ติดตั้งฐานยึดสัญญาณไฟเลี้ยว (1) ลงบนตัวหนุนบังโคลน (9) b. ติดตั้งน็อตล็อคหน้าแปลน (8) และสกรู (2) ขันให้แน่น แรงบิด: 34–37 N·m (25–27 ft-lbs) |

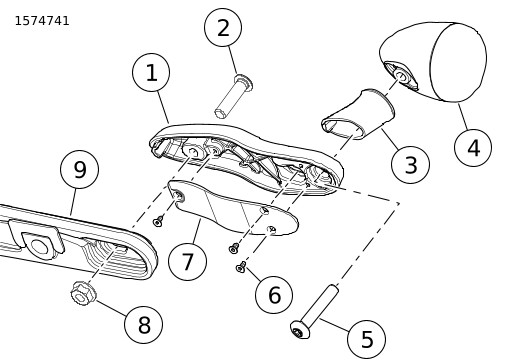

รูปภาพ 4 สัญญาณไฟเลี้ยวด้านขวา | ||||||||||||||||||
| 7. | เดินสายผ่านตัวหนุนบังโคลนด้านหลัง | |||||||||||||||||||
|

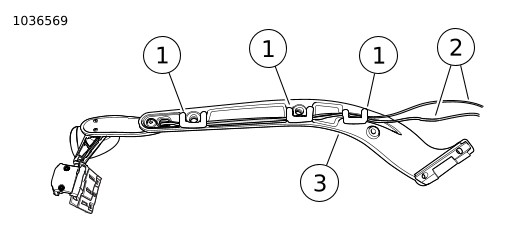

รูปภาพ 5 ตัวหนุนบังโคลนด้านขวา | |||||||||||||||||||
|

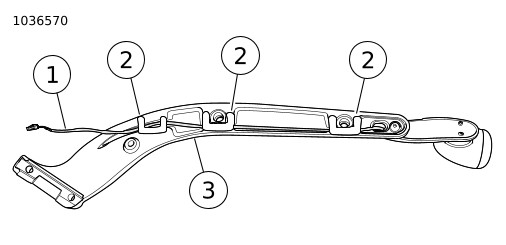

รูปภาพ 6 ที่หนุนบังโคลนด้านซ้าย | |||||||||||||||||||
| 8. | ดู รูปภาพ 7 หยอดกาวล็อกเกลียว Loctite 243 ความแข็งแรงปานกลาง และสารกันรั่ว (สีฟ้า) ลงบนสกรู (4) ติดตั้งตัวหนุนบังโคลน (1), แหวนรอง (3), และสกรู a. ขันให้แน่นตามที่ระบุ: แรงบิด: 41–47 N·m (30–35 ft-lbs) b. คลายสกรู (4) ขันให้แน่นตามที่ระบุ: แรงบิด: 52–57 N·m (38–42 ft-lbs) | |||||||||||||||||||
| 9. | หยอดกาวล็อกเกลียว Loctite 243 ความแข็งแรงปานกลาง และสารกันรั่ว (สีฟ้า) ลงบนสกรู (2) ติดตั้งสกรู a. ขันให้แน่นตามที่ระบุ: แรงบิด: 28–37 N·m (21–27 ft-lbs) |

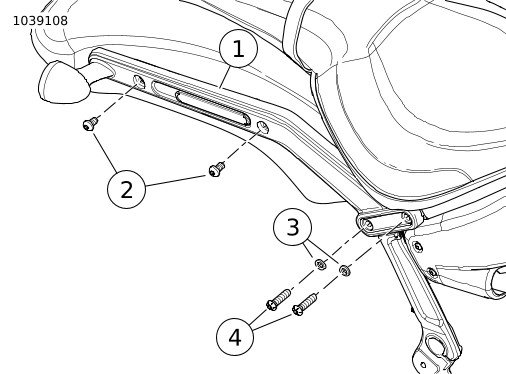

รูปภาพ 7 ตัวหนุนบังโคลนด้านขวา | ||||||||||||||||||
| 10. | ดำเนินการกับอีกฝั่งโดยใช้ขั้นตอนเดียวกัน |
ประกบต่อมัดสายไฟ
| 1. | ใช้สายไฟในชุดอุปกรณ์ในการประกบต่อเพื่อเชื่อมต่อมัดสายไฟ | |
| 2. | ทำตามขั้นตอนในคู่มือบริการเพื่อทำการประกอบต่อซ่อม |
อะไหล่สำรอง

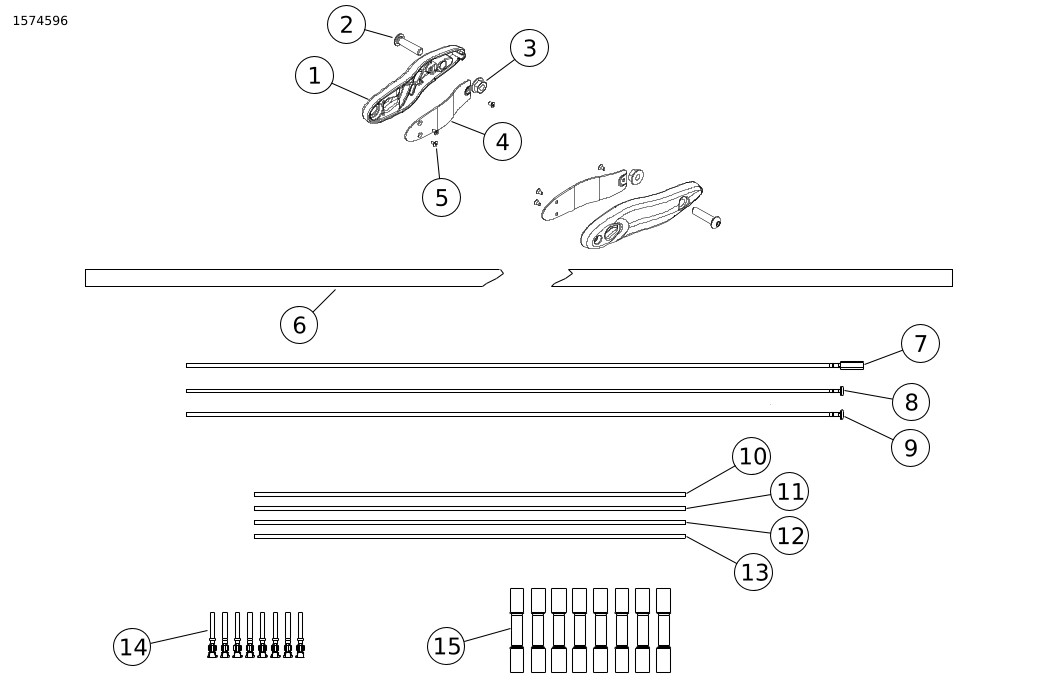

รูปภาพ 8 อะไหล่สำรอง: ชุดอุปกรณ์การเปลี่ยนตำแหน่งสัญญาณไฟเลี้ยวรถ Softail
ตาราง 1
รายการ | คำอธิบาย (จำนวน) | หมายเลขชิ้นส่วน |
|---|---|---|
1 | ฐานยึด สัญญาณไฟเลี้ยว (2) | ไม่มีขายแยกต่างหาก |
2 | สกรู, หัวกระดุม, หกแฉก (2) | 4219 |
3 | น็อตล็อค, หน้าแปลน (2) | 7531 |
4 | แผ่นเพลทด้านหลัง, สัญญาณไฟเลี้ยว (2) | ไม่มีขายแยกต่างหาก |
5 | สกรู, หัวแบน, หกเหลี่ยมจม, #4-40 x 0.225-นิ้ว (6) | ไม่มีขายแยกต่างหาก |
6 | ท่อ PVC 183 cm (72 in) | ไม่มีขายแยกต่างหาก |
7 | สายไฟพร้อมขั้วต่อ, Black 107 cm (42 in) | ไม่มีขายแยกต่างหาก |
8 | สายไฟพร้อมขั้วต่อ, Blue 107 cm (42 in) | ไม่มีขายแยกต่างหาก |
9 | สายไฟพร้อมขั้วต่อ, Violet 107 cm (42 in) | ไม่มีขายแยกต่างหาก |
10 | สายไฟ, Black 61 cm (24 in) | ไม่มีขายแยกต่างหาก |
11 | สายไฟ, Green 61 cm (24 in) | ไม่มีขายแยกต่างหาก |
12 | สายไฟ, Red 61 cm (24 in) | ไม่มีขายแยกต่างหาก |
13 | สายไฟ, White 61 cm (24 in) | ไม่มีขายแยกต่างหาก |
14 | หมุดขั้วต่อ (8) | 74191-98 |
15 | หัวต่อสายไฟ, ประกบต่อท้าย (8) | 70585-93 |
