Montaža stroja
SIGURNOSNI SUSTAV
KOMPLET SIGURNOSNOG SUSTAVA SMART SIREN II
J038422023-11-30
OPĆENITO
Brojevi kompleta
68328-06A, 68328-06B
Modeli
Kako biste saznali informacije o ugrađivanju dijelova za pojedine modele pogledajte Prodajni katalog dijelova i pribora ili odjeljak Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
Zahtjevi za postavljanje
Da bi se ovaj komplet mogao ugraditi, vozilo mora biti opremljeno tvorničkim sigurnosnim sustavom Harley-Davidson ® ili pametnim sigurnosnim sustavom. Informacije o sigurnosnom sustavu i ugrađivanju dijelova za pojedine modele potražite u Prodajnom katalog dijelova i pribora ili odjeljku Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
UPOZORENJE
Sigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je nužan servisni priručnik za ovu godinu/model motocikla. Dostupan je kod dobavljača za Harley-Davidson.
Sadržaj kompleta
Pogledajte Slika 33 i Tablica 2 .
PRIPREMA
Za vozila s glavnim osiguračem:
UPOZORENJE
Da biste spriječili nenamjerno pokretanje motocikla, koje može uzrokovati smrt ili ozbiljne ozljede, prije nego što nastavite izvadite glavni osigurač. (00251b)
NAPOMENA
  • Za vozila iz 2007. i novija koja su opremljena sigurnosnom sirenom: uz prisutan sigurnosni privjesak sklopku paljenja okrenite u položaj ON (Uključeno). Nakon što se alarm isključi, okrenite prekidač paljenja u položaj OFF (Isključeno). ODMAH uklonite glavni osigurač kako stoji u servisnom priručniku.
  • Za vozila iz 2006. i starija koja su opremljena sigurnosnom sirenom: deaktivirajte sirenu sigurnosnim privjeskom ili sigurnosnim kodom. Pogledajte servisni priručnik za uklanjanje glavnog osigurača.
  • Za vozila bez sigurnosne sirene: Provjerite servisni priručnik za uklanjanje glavnog osigurača.
  1. Svi modeli osim VRSC: skinite sjedalo. Sačuvajte sjedalo i sve dijelove za montažu.
Za vozila s glavnim prekidačem:
UPOZORENJE
Da biste spriječili nenamjerno pokretanje vozila, koje može uzrokovati smrt ili ozbiljnu ozljedu, prije nego što nastavite, odpojite negativne kabele akumulatora (-) . (00307a)
UPOZORENJE
Prvo odspojite negativni (-) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00049a)
  1. Za vozila koja su opremljena sigurnosnom sirenom: deaktivirajte sirenu sigurnosnim privjeskom ili sigurnosnim kodom. Svi modeli osim VRSC: skinite sjedalo prema uputama u servisnom priručniku. Sačuvajte sve dijelove za postavljanje sjedala. Odvojite negativni kabel akumulatora. Odspojite pozitivan kabel akumulatora. Sačuvajte sve dijelove za postavljanje sjedala. Modeli VRSC: izvadite glavni osigurač prema uputama u servisnom priručniku. Odvojite negativni kabel akumulatora. Odspojite pozitivan kabel akumulatora.
  2. SVI modeli: ako motor već nije isključen, sklopku paljenja prebacite u položaj OFF (Isključeno).
Adhezivne trake
1.
NAPOMENA
  • Okolna temperatura mora biti između 21–38 °C (70–100 °F) za dobro prianjanje. Ne postavljajte ako je ispod 10 °C (50,0 °F).
  • Nakon prvog postavljanja adhezivnog sredstva dijelovima se ne može promijeniti položaj.
  • Pričekajte najmanje 24 sata nakon postavljanja prije izlaganja područja grubom pranju, snažnom mlazu vode ili ekstremnim vremenskim uvjetima.
  • Adhezivna veza bit će najčvršća nakon otprilike 72 sata na normalnoj sobnoj temperaturi.
  • Nemojte čistiti denaturiranim alkoholom, mineralnim špiritom ili drugim otapalima. Može doći do oštećenja komponenti.
Temeljito očistite površine umetka poklopca otopinom izopropilnog alkohola i vode u omjeru 50:50. Pričekajte da se potpuno osuši.
2. Postavite stavku u područje.
a. Izvedite probno postavljanje stavke na područje dok je adhezivna podloga još na mjestu.
b. Uklonite zaštitu s ljepljive pozadine.
c. Stavku postavite u područje.
d. Čvrsto pritisnite površinu stavke kako biste osigurali dobro prianjanje.
POSTAVLJANJE
Modeli VRSCA VRSCB, VRSCD 2002. – 2006.
1. Otvorite sjedalo.
2. Pogledajte Slika 1 . Izvadite matice zaštite od prskanja (blatobrana).
3. Pogledajte Slika 2 . Spustite zaštitu od prskanja iz ugrađenog položaja. Položite ga na stražnju gumu.
UPOZORENJE
Tijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
4. Skinite čep spremnika goriva. Skinite gumenu zaštitu otvora za dolijevanje goriva. Gumenu zaštitu sačuvajte za postavljanje. Postavite čep spremnika goriva.
NAPOMENA
Pogledajte Slika 3 . Priključak sigurnosne sirene ima tri žice. Pazite da ovaj priključak ne zamijenite s priključkom s dvije žice (3) koji je privezan za kabelski snop (osim na kalifornijskim modelima).
5. Pronađite priključak sigurnosne sirene (2) na kraju voda kabelskog snopa koji je omotan oko gornjeg dijela spremnika goriva. Iskopčajte priključak pumpe goriva i mjerača razine goriva (1) kako biste oslobodili priključak sigurnosne sirene. Zaštitnu kapicu i traku za kabele na priključku sigurnosne sirene možete baciti.
6. Pogledajte Slika 4 . Provedite vod kabelskog snopa sirene ispod desne strane blatobrana. Uzmite sirenu (1) iz kompleta. Priključak [142B] (2) umetnite u utičnicu sirene tako da se čvrsto zakači.
7. Zvučnik (3) okrenite prema zaštiti od prskanja i namjestite sirenu na zaštiti od prskanja kao što je prikazano ovdje: Slika 5 . Pripazite da antena dojavljivača leži u utoru uzduž priključka te da nije ukliještena. Sirenu (1) pričvrstite za postojeće čičak trake na zaštiti od prskanja pomoću čičak trake s ravnom pozadinom (2) iz kompleta.
8. Pogledajte Slika 3 . Žicu antene dojavljivača sirene povucite prema gore kroz utor (4) na okviru.

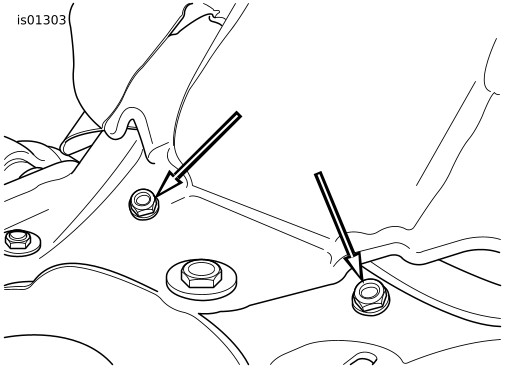

Slika 1. Izvadite matice zaštite od prskanja (2002. – 2006. VRSCA/B/D)
Slika 2. Spustite zaštitu od prskanja (2002. – 2006. VRSCA/B/D)

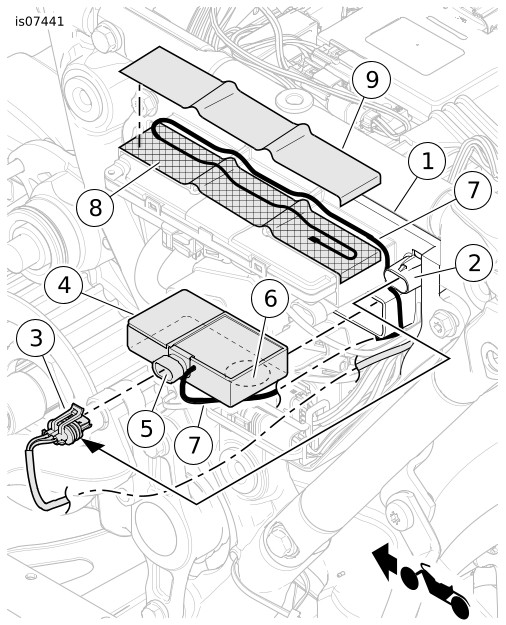

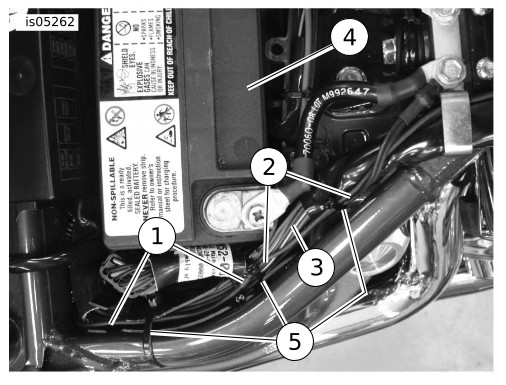

1Priključak pumpe goriva i mjerača razine goriva
2Ispod se nalazi priključak sigurnosne sirene [142B]
3Dvožični priključak [95B]
4Utor
5Ovdje stavite pričvršćivač antene
Slika 3. Pronađite priključak [142B] (modeli VRSC 2002. – 2006.) (prikazano sa skinutim čepom spremnika goriva i gumenom zaštitom otvora za dolijevanje goriva)

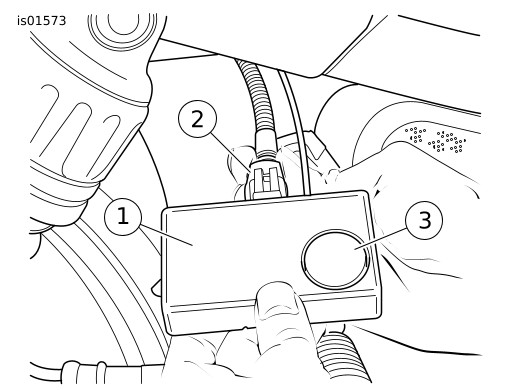

1Sirena
2Priključak [142B]
3Zvučnik
Slika 4. Postavljanje priključka sirene (modeli VRSC 2002. – 2006.)
1Sirena
2Čičak traka s ravnom pozadinom (u kompletu)
3Čičak traka (2, na vozilu)
Slika 5. Kutija sigurnosne sirene (modeli VRSCA/B/D 2002. – 2006.)
9. Zaštitu od prskanja postavite na donju stranu blatobrana. Postavite matice zaštite od prskanja. Skinite čep spremnika goriva. Postavite gumenu zaštitu otvora za dolijevanje goriva. Postavite čep spremnika goriva.
Moment: 8–12 N·m (71–106 in-lbs) Matice zaštite od prskanja
10. Očistite područje na okviru (5) ispred utora (4), uzduž prostora lijevo od gumene zaštite otvora za dolijevanje goriva. Pogledajte Ljepljive trake.

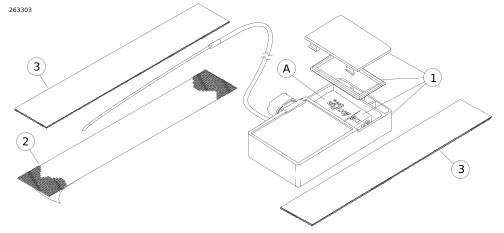

11. Pogledajte Slika 33 . Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (2). Pričvrstite čičak traku na očišćeno područje okvira.
12. Žicu antene dojavljivača sirene (1) provedite niz središte postavljene polovice čičak trake. Izravnajte antenu dojavljivača uzduž čičak trake.
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
13. Na dio čičak trake koja je postavljena na okvir postavite čičak traku s običnom pozadinom (3), tako da žicu antene dojavljivača čvrsto drži na mjestu.
NAPOMENA
Kod zatvaranja sjedala, vodite računa da prekidač za paljenje bude u položaju "FUEL" ("GORIVO"). Ako se tijekom zatvaranja sjedala prekidač za paljenje nalazi u nekom drugom položaju, može doći do oštećenja mehanizma brave za zaključavanje sjedala. (00196a)
14. Zatvorite sjedalo prema uputama u servisnom priručniku.
NAPOMENA
Prije postavljanja glavnog osigurača pazite da je prekidač paljenja u položaju OFF (Isključeno).
15. Postavite glavni osigurač prema uputama u servisnom priručniku.
Modeli VRSCR 2006. – 2007.
1. Otvorite sjedalo.
UPOZORENJE
Tijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
2. Skinite čep spremnika goriva. Skinite gumenu zaštitu otvora za dolijevanje goriva. Gumenu zaštitu sačuvajte za postavljanje. Postavite čep spremnika goriva.
NAPOMENA
Pogledajte Slika 3 . Priključak sigurnosne sirene ima tri žice. Pazite da ovaj priključak ne zamijenite s priključkom s dvije žice (3) koji je privezan za kabelski snop (osim na kalifornijskim modelima).
3. Pronađite priključak sigurnosne sirene (2) na kraju voda kabelskog snopa koji je omotan oko gornjeg dijela spremnika goriva. Iskopčajte priključak pumpe goriva i mjerača razine goriva (1) kako biste oslobodili priključak sigurnosne sirene. Zaštitnu kapicu i traku za kabele na priključku sigurnosne sirene možete baciti.
4. Pogledajte Slika 6. Skinite šesterokutnu maticu s prirubnicom (2) i ravnu podlošku (3) kojima je pričvršćeno sjedalo suvozača (1). Uklonite sjedalo.

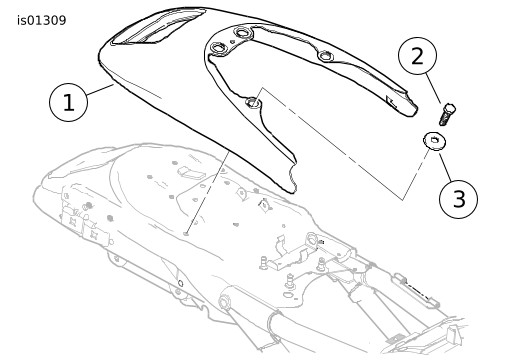

1Sjedalo suvozača
2Šesterokutna matica s prirubnicom
3Ravna podloška
Slika 6. Skidanje sjedala suvozača (VRSCR 2006. – 2007.)
1Stražnji vanjski blatobran
2Vijak sa šesterokutnom glavom (4)
3Podloška odstojnik (4)
Slika 7. Pričvršćivači za montažu blatobrana (VRSCR 2006. – 2007.)
5. Pogledajte Slika 7 . Izvadite četiri vijka sa šesterokutnom glavom (2) i podloške odstojnike (3) kojima je pričvršćen stražnji vanjski blatobran (1). Gurnite blatobran prema natrag. Podignite ga kako biste ga skinuli.
6. Pogledajte Slika 4 . Provedite vod kabelskog snopa sirene ispod desne strane blatobrana. Uzmite sirenu (1) iz kompleta. Priključak [142B] (2) umetnite u utičnicu sirene tako da se čvrsto zakači.
7. Pogledajte Slika 8 . Zvučnik (2) okrenite prema van i kopčom pričvrstite sirenu (1) za zaštitu od prskanja (3) kao što je prikazano.
NAPOMENA
Provjerite jesu li jezičci vanjskog blatobrana zakačeni za jezičke za zaključavanje unutarnjeg blatobrana.
1Sirena
2Zvučnik
3Zaštita od prskanja
Slika 8. Kutija sigurnosne sirene (modeli VRSCR 2006. – 2007.)
8. Lagano pritisnite vanjski blatobran prema dolje kako bi blatobran sjeo na okvir.
9. Postavite četiri vijka i ravne podloške kojima se pričvršćuje stražnji vanjski blatobran.
Moment: 4,5–7,5 N·m (40–66 in-lbs) Vijci stražnjeg vanjskog blatobrana
10. Pogledajte Slika 3 . Očistite područje na okviru (5) ispred utora (4), uzduž prostora lijevo od gumene zaštite otvora za dolijevanje goriva. Pogledajte Ljepljive trake.
11. Pogledajte Slika 33 . Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (2). Pričvrstite čičak traku na očišćeno područje okvira.
12. Žicu antene dojavljivača sirene (1) provedite niz središte postavljene polovice čičak trake. Izravnajte antenu dojavljivača uzduž čičak trake.
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
13. Na dio čičak trake koja je postavljena na okvir postavite čičak traku s običnom pozadinom (3), tako da žicu antene dojavljivača čvrsto drži na mjestu.
NAPOMENA
Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
14. Postavite sjedalo suvozača pomoću šesterokutne matice s prirubnicom i ravne podloške koje ste ranije izvadili.
Moment: 20–25 N·m (15–18 ft-lbs) Matica sjedale suvozača
15. Skinite čep spremnika goriva. Postavite gumenu zaštitu otvora za dolijevanje goriva. Postavite čep spremnika goriva.
NAPOMENA
Kod zatvaranja sjedala, vodite računa da prekidač za paljenje bude u položaju "FUEL" ("GORIVO"). Ako se tijekom zatvaranja sjedala prekidač za paljenje nalazi u nekom drugom položaju, može doći do oštećenja mehanizma brave za zaključavanje sjedala. (00196a)
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
16. Zatvorite sjedalo prema uputama u servisnom priručniku.
NAPOMENA
Prije postavljanja glavnog osigurača pazite da je prekidač paljenja u položaju OFF (Isključeno).
17. Postavite glavni osigurač prema uputama u servisnom priručniku.
Modeli VRSCA, VRSCD/X, VRSCF 2007. – 2017.
1. Otvorite sjedalo.
2. Izvadite maticu za montažu u podlošku sjedala suvozača (stražnjeg sjedala) na lijevom prednjem kraju sjedala. Izvadite stup za držanje sjedala vozača na desnom prednjem kraju.
3. Stražnje sjedalo gurnite lagano naprijed kako bi se odvojilo od jezička za montažu na blatobranu. Stražnje sjedalo gurnite natrag i van ispod remena za držanje. Podignite stražnje sjedalo s vozila.
4. Pogledajte Slika 9 . Pronađite priključak sigurnosne sirene s tri žice [142B] (2), koji je vezan uz vod kabelskog snopa (1) koji se proteže duž ladice za montažu TSSM-a. Izrežite traku kako biste oslobodili priključak i žice.
5. Priključak sirene [142B] umetnite u utičnicu sirene dok se čvrsto ne zakači.
6. Zvučnik (4) okrenite prema van i kopčom pričvrstite sirenu za ladicu za montažu TSSM-a kao što je prikazano.
7. Očistite područje okvira ispred kutije za montažu TSSM-a. Pogledajte Ljepljive trake.
8. Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake ( Slika 33 , stavka 2). Pazeći da ne pokrijete nijedan dio oznake upozorenja, pričvrstite čičak traku za okvir na očišćenom području (5) te dopustite da se protegne dalje od ravnog područja.
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
9. Pažljivo namjestite žicu antene dojavljivača sirene (6) uz ladicu TSSM-a te je podvucite ispod glavnog kabelskog snopa (7). Žicu antene dojavljivača sirene provedite ispod sredine postavljene čičak trake te antenu dojavljivača izravnajte duž trake. Pogledajte gdje počinje dio malog promjera žice. Provjerite nalazi li se ta točka na čičak traci.
10. Na dio čičak trake koja je postavljena na okvir postavite čičak traku s običnom pozadinom (3), tako da žicu antene dojavljivača čvrsto drži na mjestu. Namotajte kraj antene dojavljivača tako da bude zahvaćen između komponenti čičak trake.
11. Po potrebi trakom za kabele (nije isporučena) žice priključka pričvrstite za postojeće žice.
NAPOMENA
Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
12. Gurnite sjedalo suvozača ispod remena za držanje. Jezičac za montažu na blatobranu zakačite u utor na donjoj strani sjedala. Pazite da se kabelski snopovi ne ukliješte ispod okvira sjedala suvozača.
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
13. Sjedalo suvozača pričvrstite stupom za držanje sjedala suvozača na desnom prednjem kraju te maticom za montažu sjedala i podloškom na lijevom prednjem kraju.
Moment: 11–17 N·m (97–150 in-lbs) Matica za montažu sjedala
NAPOMENA
Prije postavljanja glavnog osigurača pazite da je prekidač paljenja u položaju OFF (Isključeno).
14. Postavite glavni osigurač.

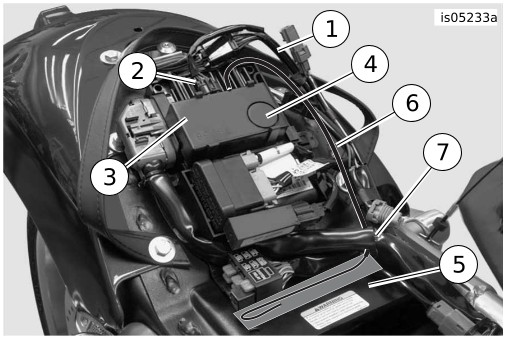

1Vod glavnog kabelskog snopa
2Priključak sigurnosne sirene [142B]
3Sirena
4Zvučnik
5Očišćeno područje okvira
6Žica antene
7Glavni kabelski snop
Slika 9. Kutija sigurnosne sirene (modeli VRSCA, VRSCD, VRSC 2007. – 2017.)
Modeli FL Touring 2002. – 2007.
1. Skinite desnu bisagu prema uputama u servisnom priručniku. Pažljivo povucite bočni poklopac s donjih cijevi okvira.
2. Pogledajte Slika 10. Izvadite dvije matice s prirubnicom (2) iz električnog nosača (1). Povucite sklop nosača, s pričvršćenim elektroničkim upravljačkim modulom (ECM) i priključkom, suprotno od bočne strane kutije akumulatora.

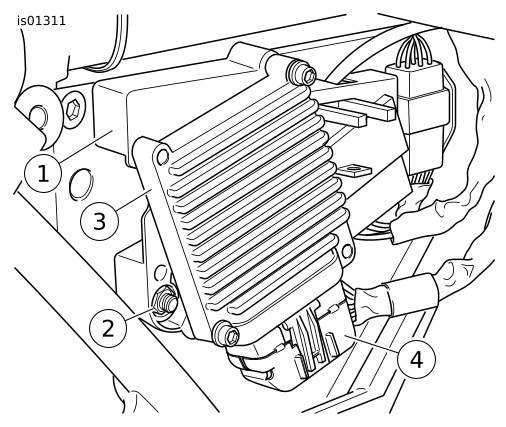

1Električni nosač
2Matice s prirubnicom (2)
3Elektronički kontrolni modul (ECM)
4Priključak ECM-a
Slika 10. Električni nosač (modeli FL Touring 2002. – 2007.)
1Vod kabelskog snopa sirene
2Zaštitna kapica
Slika 11. Kabelski snop sirene (FL Touring 2002. – 2007.)

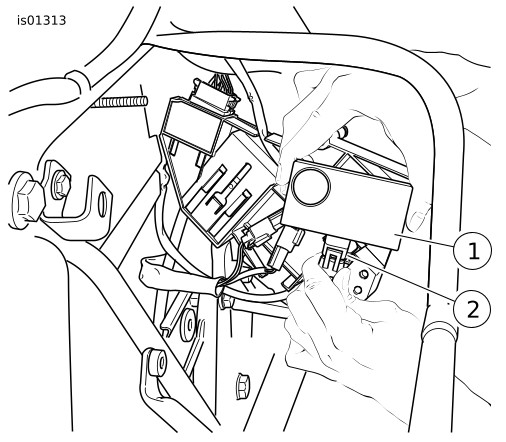

1Sigurnosna sirena
2Priključak sirene [142B]
Slika 12. Ukopčavanje priključka sirene (FL Touring 2002. – 2007.)
3. Pogledajte Slika 11 . Izvadite vod kabelskog snopa sirene (1) sa stražnje strane električnog nosača. Skinite zaštitnu kapicu (2) s priključka sigurnosne sirene [142B].
4. Pogledajte Slika 12 . Priključak sigurnosne sirene [142B] (2) umetnite u utičnicu kutije sirene tako da se čvrsto zakači
5. Pogledajte Slika 13 . Gurnite sirenu (2) na mjesto na stražnjoj strani električnog nosača (1) tako da je zvučnik okrenut prema van.
NAPOMENA
Provjerite jesu li kabeli i vod pravilno provedeni tako da ne bi bili ukliješteni tijekom montaže.
6. Žicu antene dojavljivača sirene (3) provedite prema natrag ispod sirene te van kroz stražnji dio električnog nosača.
1Električni nosač
2Sirena
3Žica antene sirene
Slika 13. Gurnite sirenu na mjesto (FL Touring 2002. – 2007.)

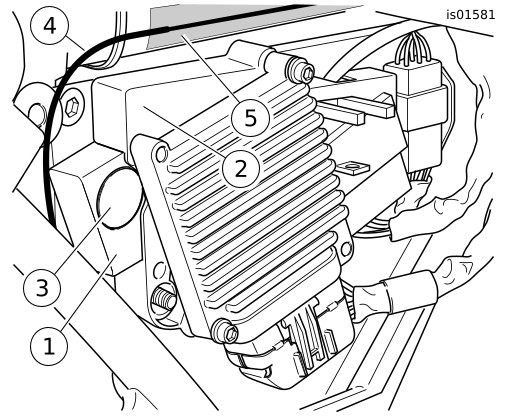

1Sirena
2Električni nosač
3Zvučnik
4Žica antene sirene
5Čičak traka s ljepljivom pozadinom
Slika 14. Ugrađena sirena i električni nosač (modeli FL Touring 2002. – 2007.)
7. Pogledajte Slika 14 . Sklop električnog nosača sa sirenom postavite natrag na zatike na bočnoj strani kutije akumulatora. Na zatike postavite dvije matice s prirubnicom.
Moment: 4,1–5,4 N·m (36–48 in-lbs) Matice s prirubnicama
8. Očistite vanjsku površinu cijevi okvira iznad električnog nosača. Pogledajte Ljepljive trake.
9. Pogledajte Slika 33 . Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (2). Pričvrstite čičak traku na očišćeno područje okvira.
10. Žicu antene dojavljivača sirene (1) provedite niz središte postavljene polovice čičak trake. Izravnajte antenu dojavljivača uzduž čičak trake.
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
11. Na dio čičak trake koja je postavljena na okvir postavite čičak traku s običnom pozadinom (3), tako da žicu antene dojavljivača čvrsto drži na mjestu.
NAPOMENA
Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
12. Nazubljene zatike na bočnom poklopcu poravnajte s uvodnicama na okviru. Bočni poklopac čvrsto gurnite na mjesto.
13. Postavite desnu bisagu prema uputama u servisnom priručniku.
NAPOMENA
Provjerite je li sklopka paljenja u položaju OFF (Isključeno) prije nego što postavite glavni osigurač ili priključite kabele akumulatora.
14. Za modele iz 2004. – 2007.: postavite glavni osigurač prema uputama u servisnom priručniku. Za modele iz 2002. – 2003.: pričvrstite kabele akumulatora prema uputama u servisnom priručniku. Na terminale akumulatora nanesite lagani sloj maziva za električne kontakte H-D, vazelin ili drugi materijal koji sprječava koroziju.
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
15. Pogledajte servisni priručnik za postavljanje sjedala.
Modeli FL Touring 2008. – 2013.
1. Skinite lijevu bisagu prema uputama u servisnom priručniku. Pažljivo povucite bočni poklopac s donjih cijevi okvira.
2. Pogledajte Slika 15 . Izvadite priključak sigurnosne sirene [142B] (3) iz utičnice u električnoj kutiji. Priključak sigurnosne sirene [142B] umetnite u utičnicu sigurnosne sirene (5) tako da se čvrsto zakači.
3. Gurnite sirenu na mjesto na lijevoj strani električne kutije tako da je zvučnik (6) okrenut prema van.
4. Žicu antene dojavljivača sirene provedite prema natrag ispod sirene te van kroz stražnji dio električne kutije.
NAPOMENA
Provjerite jesu li kabeli i vod pravilno provedeni tako da ne bi bili ukliješteni tijekom montaže.
5. Pogledajte Slika 16 . Očistite vanjsku površinu cijevi okvira (1) iznad električne kutije. Pogledajte Ljepljive trake.

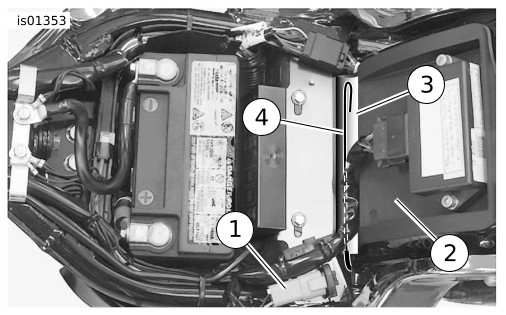

1Električna kutija s lijeve strane
2Glavni osigurač
3Priključak sigurnosne sirene [142B]
4Sigurnosna sirena
5Utičnica sigurnosne sirene
6Zvučnik
7Antena sigurnosne sirene
Slika 15. Postavljanje sirene (FL Touring 2008. – 2013.)
1Cijev okvira iznad električnog nosača
2Čičak traka s ljepljivom pozadinom
3Žica antene sirene
4Čičak traka s običnom pozadinom
Slika 16. Postavljanje antene sirene (modeli FL Touring 2008. – 2013.)
6. Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (2). Pričvrstite čičak traku na očišćeno područje okvira.
7. Žicu antene dojavljivača sirene (3) provedite niz središte postavljene polovice čičak trake. Izravnajte antenu uzduž čičak trake.
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
8. Na dio čičak trake koja je postavljena na okvir postavite čičak traku s običnom pozadinom (4), tako da žicu antene dojavljivača čvrsto drži na mjestu. Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
NAPOMENA
Prije postavljanja glavnog osigurača pazite da je prekidač paljenja u položaju OFF (Isključeno).
9. Pogledajte servisni priručnik za postavljanje glavnog osigurača.
10. Nazubljene zatike na bočnom poklopcu poravnajte s uvodnicama na okviru. Bočni poklopac čvrsto gurnite na mjesto.
11. Postavite lijevu bisagu prema uputama u servisnom priručniku.
Modeli FL Touring iz 2014. i noviji
1. Skinite lijevu bisagu prema uputama u servisnom priručniku. Pažljivo povucite bočni poklopac s donjih cijevi okvira.
2. Pogledajte Slika 17 . Izvadite priključak sigurnosne sirene [142B] (3) iz utičnice (2) u električnoj kutiji (1). Priključak sigurnosne sirene [142B] umetnite u utičnicu sigurnosne sirene (5) tako da se čvrsto zakači.
3. Gurnite sirenu (4) u džep u električnoj kutiji tako da je zvučnik (6) usmjeren prema stražnjem dijelu i okrenut prema dolje.
4. Očistite gornju površinu električne kutije. Pogledajte Ljepljive trake.
5. Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (8). Čičak traku pričvrstite za gornji dio kutije, u ravnini s prednjim i vanjskim rubom. Višak presavijte oko stražnjeg ruba kutije.
6. Provedite žicu antene dojavljivača sirene (7):
a. prema natrag ispod sirene,
b. oko praznog držača priključka sirene koji je sada prazan (2) i
c. iznad gornje strane električne kutije.
NAPOMENA
Dio malog promjera antene dojavljivača ne smije nimalo dodirivati metalne dijelove vozila.
7. Antenu dojavljivača provedite prema naprijed uzduž gornje površine kutije do prednjeg ruba, u blizini okvira vozila. Antenu dojavljivača namotajte natrag i provedite je prema natrag preko postavljene čičak trake. Provjerite je li cijeli dio antene dojavljivača malog promjera unutar čičak trake.
8. Na čičak traku postavite čičak traku s ravnom pozadinom (9), tako da dio žice antene dojavljivača malog promjera čvrsto drži na mjestu. Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
NAPOMENA
Provjerite jesu li kabeli i vod pravilno provedeni tako da ne bi bili ukliješteni tijekom montaže.
NAPOMENA
Prije postavljanja glavnog osigurača pazite da je prekidač paljenja u položaju OFF (Isključeno).
1Električna kutija
2Držač priključka sigurnosne sirene
3Priključak sigurnosne sirene [142B]
4Sigurnosna sirena
5Utičnica sigurnosne sirene
6Zvučnik
7Žica antene dojavljivača sirene
8Čičak traka s ljepljivom pozadinom
9Čičak traka s običnom pozadinom
Slika 17. Postavljanje sirene (modeli FL Touring iz 2014. i noviji)
9. Pogledajte servisni priručnik za postavljanje glavnog osigurača.
10. Nazubljene zatike na bočnom poklopcu poravnajte s uvodnicama na okviru. Bočni poklopac čvrsto gurnite na mjesto.
11. Postavite lijevu bisagu prema uputama u servisnom priručniku.
Modeli FLHR i FLHRXS Touring iz 2020.
1. Slika 18 Pronađite i iskopčajte priključak [242].
2. Uklonite i odbacite trake za kabele (2).
3. Slika 19 Skinite poklopac priključka.
a. Izvucite jezičke s obje strane.
b. Gurnite poklopac (1) s tijela priključka.
4. Slika 20 Provjerite položaj žice 180 (B/ZL) (1).
a. Lokacija A3 (2).
5. Provjerite utikač na lokaciji H2 (3).
6. Izvadite utikač s lokacije H2 (3). Sačuvajte za kasniju uporabu.
7. Izvadite žicu (B/ZL) iz A3 (2).
8. Postavite žicu (B/ZL) na H2 (3).
9. Stavite utikač na A3 (2).
10. Sastavite priključak i isprobajte sirenu.
1Traka za kabel
2Priključak [242]
Slika 18. Priključak [242]
1Poklopac
Slika 19. Poklopac priključka [242]
1Bijela/zelena žica (B/ZL)
2Lokacija A3
3Lokacija H2
Slika 20. Bijela/zelena žica (B/ZL)
Modeli Softail iz 2003. – 2017. OSIM FXCW, FXCWC
1. Modeli s bisagama: skinite desnu bisagu prema uputama u servisnom priručniku.
NAPOMENA
Priključak sirene postavljen je na električnu ploču ispod stražnjeg blatobrana na svim modelima Softail. Stražnji kraj vozila mora se lagano podići kako bi se mogla skinuti zaštita od prskanja.
2. Izvadite dva vijka na dnu zaštite od prskanja. Gornji desni kut zaštite od prskanja savijte prema stražnjoj gumi. Podignite zaštitu od prskanja kako biste je otkačili od jezičca na stražnjoj vilici. Skinite zaštitu od prskanja ispod blatobrana.
1Područje za montažu sirene
2Priključak sirene [142B]
3Kopča kabelskog snopa
Slika 21. Priključak sirene (modeli Softail OSIM FXCW/C) (prikaz stražnjeg blatobrana sa skinutim stražnjim kotačem)
3. Pogledajte Slika 21 . Izvadite priključak sirene [142B] (2) iz utičnice u području za montažu sirene (1) na električnoj ploči.
4. Priključak sirene [142B] umetnite u utičnicu kutije sirene tako da se čvrsto zakači.
5. Pogledajte Slika 22. Okrenite sirenu (1) kako je prikazano, tako da je priključak kabelskog snopa (2) okrenut prema dnu, a zvučnik (5) prema van. Provedite žicu antene dojavljivača sirene (6). Pažljivo zakačite sirenu u električnu ploču.
a. prema gore ispred sirene,
b. ispred gornje stražnje cijevi vilice i
c. kroz otvor na gornjem lijevom kraju stražnjeg blatobrana.
6. Vod kabelskog snopa sirene (4) umetnite u kopču kabelskog snopa (3) kako snop ne bi dodirivao nijednu drugu komponentu.
7. Po potrebi trakom za kabele (nije isporučena) žice priključka pričvrstite za žice električne ploče.
8. Pogledajte Slika 23. Nježno povucite žicu antene dojavljivača sirene prema gore kroz otvor na blatobranu. Žicu položite preko konkavne površine u podnožju električne kutije. Pogledajte gdje počinje dio žice malog promjera i gdje ta točka pada na električnoj kutiji.
NAPOMENA
Traka s čičkom možda će trebati malo viriti kroz otvor na blatobranu kako bi se osiguralo da je dio antene dojavljivača s malim promjerom zaštićen od kontakta s metalom.
9. Očistite konkavnu površinu u podnožju električne kutije. Pogledajte Ljepljive trake.
10. Pogledajte Slika 33 . Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (2). Traku pričvrstite za očišćeno područje električne kutije te dopustite da se po potrebi protegne do otvora na blatobranu.
1Sigurnosna sirena
2Priključak sirene [142B]
3Kopča kabelskog snopa sirene
4Vod kabelskog snopa sirene
5Zvučnik
6Žica antene sirene
Slika 22. Montaža sirene (modeli Softail OSIM FXCW, FXCWC)
1Dijagnostički priključak
2Električna kutija
3Čičak traka s ljepljivom pozadinom
4Žica antene sirene
Slika 23. Montaža antene sirene (modeli Softail OSIM FXCW, FXCWC)
11. Žicu antene dojavljivača sirene (1) provedite niz središte postavljene polovice čičak trake. Izravnajte antenu dojavljivača uzduž čičak trake.
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
12. Na dio čičak trake koja je postavljena na okvir postavite čičak traku s običnom pozadinom (3), tako da žicu antene dojavljivača čvrsto drži na mjestu.
NAPOMENA
Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
13. Utor na vrhu zaštite od prskanja zakačite iznad jezičca na stražnjoj vilici. Zaštitu postavite pomoću dva vijka koje ste ranije izvadili. Čvrsto ih pritegnite.
14. Modeli s bisagama: postavite desnu bisagu prema uputama u servisnom priručniku.
NAPOMENA
Provjerite je li sklopka paljenja u položaju OFF (Isključeno) prije nego što pričvrstite negativni kabel akumulatora.
15. Pričvrstite kabele akumulatora prema uputama u servisnom priručniku. Na terminale akumulatora nanesite lagani sloj maziva za električne kontakte H-D, vazelin ili drugi materijal koji sprječava koroziju.
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
16. Pogledajte servisni priručnik za postavljanje sjedala.
Modeli FXCW, FXCWC 2008. – 2017.
NAPOMENA
Prije uklanjanja zabilježite kako su provedene žice na blatobranu i gdje se nalazi pribor za postavljanje.
1. Skinite stražnji blatobran s vozila. Pogledajte servisni priručnik za sljedeće:
a. Iskopčajte polovice priključka stražnjeg kabelskog snopa [7].
b. Izvadite vijke i podloške za montažu donjeg blatobrana.
c. Izvadite vijke i podloške za montažu gornjeg blatobrana.
d. Skinite blatobran.
2. Pogledajte Slika 24. Oslobodite kabelski snop (1) koji je kopčom pričvršćen za desnu stranu poklopca električnog odjeljka (zaštita od prskanja, već uklonjena na fotografiji) ispred stražnjeg kotača. Izvadite dva imbus vijka s podloškama kojima je pričvršćen poklopac. Skinite poklopac s vozila.
3. Izvadite priključak sirene [142B] iz utičnice (3) pokraj gornjeg kraja električne ploče (2).
1Kabelski snop kopčom pričvršćen za poklopac
2Električna ploča
3Utičnica za priključak sirene [142B]
4Stražnja vilica
Slika 24. Električna ploča (modeli FXCW, FXCWC)
1Kutija sirene
2Zvučnik
3Džep na desnoj strani električne ploče
4Stražnja vilica
Slika 25. Montaža sirene (modeli FXCW, FXCWC)
4. Priključak sirene [142B] umetnite u utičnicu kutije sirene dok se čvrsto ne zakači.
5. Pogledajte Slika 25. Postavite kutiju sirene (1) tako da je priključak kabelskog snopa okrenut prema stražnjem kraju, a zvučnik (2) prema van. Pažljivo zakačite kutiju sirene za džep (3) na desnoj strani električne ploče.
6. Pogledajte Slika 26. Antenu dojavljivača sirene (1) provedite gore prema stražnjem dijelu kutije sirene. Provedite je naprijed slijedeći kabelski snop (3) uzduž desne strane akumulatora vozila (4).
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera (2) ne smije dodirivati metalne dijelove vozila.
7. Po mogućnosti uvucite antenu dojavljivača unutar traka za kabele (5) kojima je pričvršćen kabelski snop. Ako to nije moguće, antenu dojavljivača pričvrstite za žice novim trakama za kabele (nisu isporučene).
8. Postavite poklopac električnog odjeljka. Postavite vijke i podloške koje ste ranije izvadili.
Moment: 4,1–6,8 N·m (36–60 in-lbs) Vijci poklopca
9. Pogledajte servisni priručnik za sljedeće:
a. Postavite blatobran na mjesto.
b. Labavo postavite pribor za montažu blatobrana.
c. Navedenim slijedom zategnite pribor za montažu prema specifikacijama zakretnog momenta.
d. Ukopčajte polovice priključka stražnjeg kabelskog snopa [7].
NAPOMENA
Provjerite je li sklopka paljenja u položaju OFF (Isključeno) prije nego što pričvrstite negativni kabel akumulatora.
10. Pričvrstite kabele akumulatora prema uputama u servisnom priručniku. Na terminale akumulatora nanesite lagani sloj maziva za električne kontakte H-D, vazelin ili drugi materijal koji sprječava koroziju.
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
11. Pogledajte servisni priručnik za postavljanje sjedala.
1Antena sirene
2Dio antene malog promjera
3Kabelski snop vozila
4Akumulator vozila
5Trake za kabele
Slika 26. Montaža antene sirene (modeli FXCW, FXCWC)
Modeli Softail iz 2018. i noviji
1. Uklonite sjedalo. Pogledajte servisni priručnik.
2. Uklonite desni poklopac. Pogledajte servisni priručnik.
3. Uklonite negativni kabel akumulatora. Pogledajte servisni priručnik.
4. Uklonite akumulator. Pogledajte servisni priručnik.
5. Uklonite podnožje akumulatora (1). Pogledajte servisni priručnik.
6. Uklonite Upravljački modul karoserije (BCM) . Pogledajte servisni priručnik.
7. Pogledajte Slika 27 . Izvadite priključak sirene iz utora za pohranu priključka sirene (5) na stražnjoj strani kutije za BCM (2).
8. Skinite crnu zaštitnu kapicu s priključka sirene.
9. Postavite sirenu. Pogledajte servisni priručnik.
NAPOMENA
Pri postavljanju sirene pripazite da je zvučnik (1) okrenut prema stražnjoj strani kutije za BCM (2).
1Disk sirene
2 Stražnja strana, kutija za BCM
3Sigurnosna sirena
4Priključak sirene
5Utor za pohranu priključka sirene
6Pričvrsni jezičac
7 Prednja strana, kutija za BCM
Slika 27. Sigurnosna sirena i kutija za BCM: (Uklonjeno radi jasnoće)
10. Postavite žicu antene dojavljivača sirene.
a. Pogledajte Slika 28 . Žicu antene dojavljivača sirene (2) provedite kroz otvor za priključak sirene (4) na kutiji za BCM (1).
b. Žicu antene provedite prema gore na desnu stranu područja ispod sjedala. Antenu poduprite držačem (3) na kutiji za BCM .
c. Pogledajte Slika 29. Očistite površinu desne strane poprečnog elementa gornjeg stražnjeg dijela okvira. Pogledajte Ljepljive trake.
d. Pogledajte Slika 33 . Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (2). Skratite je na potrebnu veličinu i pričvrstite čičak traku za poprečni element okvira na očišćenom području.
e. Pogledajte Slika 30 . Kraj žice antene (2) namotajte u petlju. Namotani kraj antene stavite unutar čičak trake (1).
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
f. Pogledajte Slika 33 . Na dio čičak trake koja je postavljena na okvir postavite čičak traku s običnom pozadinom (4), tako da žicu antene dojavljivača čvrsto drži na mjestu. Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
1Caddy za BCM
2Žica antene sirene
3Držač kutije za BCM
4Otvor priključka sirene
Slika 28. Provođenje žice antene dojavljivača sirene: (stražnja guma i zaštita od prskanja uklonjeni radi jasnijeg prikaza)
Slika 29. Čišćenje površine
1Područje petlje antene
2Žica antene iz sirene
3Kraj žice antene
Slika 30. Petlja žice antene
11. Postavite BCM. Pogledajte servisni priručnik.
12. Postavite podnožje akumulatora. Pogledajte servisni priručnik.
13. Postavite akumulator. Pogledajte servisni priručnik.
14. Postavite desni poklopac. Pogledajte servisni priručnik.
15. Postavite negativni kabel akumulatora. Pogledajte servisni priručnik.
16. Postavite sjedalo. Pogledajte servisni priručnik.
Modeli Dyna 2004. – 2017.
1. Pogledajte Slika 31 . Čvrsto uhvatite obje strane poklopca električne kutije (1). Povucite prema van kako biste ga skinuli.
2. Izvadite prednji vijak i podlošku električne kutije (2). Izvadite dva gornja vijka i podloške električne kutije (7).
NAPOMENA
Prilikom povlačenja električne kutije s vozila pazite da ne poremetite priključke žica. Povucite kutiju tek onoliko koliko je potrebno da postavite sirenu.
3. Uzmite sirenu (5) iz kompleta. Vrh električne kutije (3) nagnite malo dalje od vozila. Okrenite sirenu tako da zvučnik (6) bude okrenut prema gore, a utičnica za žicu prema vozilu, kao što je prikazano.
4. Uklonite vod kabelskog snopa sirene iz stražnjeg dijela električne kutije. Skinite crnu zaštitnu kapicu s priključka sigurnosne sirene [142B].
5. Priključak [142B] umetnite u utičnicu sirene tako da se čvrsto zakači. Umetnite sirenu u stražnji dio kutije, ispod kontrolnog modula paljenja (4).
6. Postavite, ali nemojte zategnuti prednji vijak i podlošku električne kutije (2). Postavite gornje vijke i podloške električne kutije (7).
a. Zategnite gornje vijke.
Moment: 11,3 N·m (100 in-lbs) Vijci gornjeg priključnog sklopa
b. Zategnite prednji vijak.
Moment: 5,6 N·m (50 in-lbs) Prednji vijak
7. Provedite žicu antene dojavljivača sirene (8)
a. ispod krajnjeg stražnjeg poprečnog elementa okvira,
b. gore između poprečnog elementa i stražnjeg blatobrana.
8. Očistite gornju površinu poprečnog elementa. Pogledajte Ljepljive trake.
9. Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (9). Pričvrstite čičak traku na očišćeno područje poprečnog elementa.
10. Žicu antene dojavljivača sirene (8) provedite niz središte postavljene polovice čičak trake. Izravnajte antenu dojavljivača uzduž čičak trake.
NAPOMENA
Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
11. Na dio čičak trake koja je postavljena na poprečni element postavite čičak traku s običnom pozadinom (10), tako da žicu antene dojavljivača čvrsto drži na mjestu.
NAPOMENA
Prije postavljanja glavnog osigurača pazite da je prekidač paljenja u položaju OFF (Isključeno).
12. Pogledajte servisni priručnik za postavljanje glavnog osigurača.
13. Postavite poklopac električne kutije.
1Poklopac
2Prednji pričvršćivač
3Električna kutija
4Modul paljenja
5Sirena
6Zvučnik
7Gornji pričvršćivači (2)
8Žica antene sirene
9Čičak traka s ljepljivom pozadinom
10Čičak traka s običnom pozadinom
Slika 31. Postavite sirenu u električnu kutiju (modeli Dyna)
Modeli Sportster iz 2014.i noviji
  1. Skinite lijevi bočni poklopac s donjih cijevi okvira.
  2. Skinite stražnji blatobran prema uputama u servisnom priručniku.
    1. Skinite donje vijke amortizera.
    2. Podignite motocikl kako biste spustili stražnji kotač.
    3. Iskopčajte priključke stražnjih svjetala [18], [19] i [40].
    4. Dok je blatobran poduprijet, uklonite pribor za pričvršćivanje.
    5. Pažljivo skinite stražnji blatobran s pričvršćenim nosačem registarske pločice, bazom stražnjeg svjetla i kabelskim snopom.
  3. Pogledajte Slika 32. Sa spremnika ulja izvucite kutiju s osiguračima (1). Izvadite upravljački modul karoserije (BCM) (3) iz električne kutije (2).
  4. Izvadite vijak (5) kojim je pričvršćen poklopac ECM-a (4). Povucite poklopac ECM-a prema naprijed i van s lijeve strane vozila.
  5. Izvadite priključak sigurnosne sirene [142B] (6) iz utičnice na stražnjoj strani električne kutije. Provedite priključak i žice ispod podnožja akumulatora (7) prema desnoj strani vozila.
  6. Izvadite akumulator (8) iz vozila prema uputama u servisnom priručniku.
  7. Priključak sigurnosne sirene [142B] umetnite u utičnicu sigurnosne sirene (9) tako da se čvrsto zakači.
  8. Zakačite sirenu za kuke (11) ispod podnožja akumulatora tako da je zvučnik (10) usmjeren prema lijevoj prednjoj strani i okrenut prema dolje.
    9. NAPOMENA
    • Provjerite jesu li kabeli i vod pravilno provedeni tako da ne bi bili ukliješteni tijekom montaže.
    • Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
  9. Žicu antene dojavljivača sirene (12) provedite do desne strane okvira vozila. Pričvrstite na vrh okomite šipke stražnjeg okvira (13), dalje od štitnika remena, pomoću trake za kabele (stavka 14., nije isporučena) na vanjskoj krivini.
  10. Kraj dijela velikog promjera (15) antene dojavljivača dovucite do donje strane stražnjeg gornjeg poprečnog elementa okvira (17). Pogledajte gdje dio malog promjera (16) žice počinje i završava na poprečnom elementu.
  11. Očistite cijelu površinu na donjoj strani stražnjeg gornjeg poprečnog elementa okvira. Pogledajte Ljepljive trake.
  12. Skinite zaštitnu traku s ljepljive površine na jednoj strani čičak trake (18). Pričvrstite čičak traku na očišćeno područje poprečnog elementa.
  13. Žicu antene dojavljivača sirene provedite niz središte postavljene polovice čičak trake. Izravnajte antenu dojavljivača uzduž čičak trake.
    14. NAPOMENA
    Po potrebi namotajte kraj antene dojavljivača tako da bude zahvaćen između komponenti čičak trake. Da bi antena dojavljivača ispravno radila, dio malog promjera ne smije dodirivati metalne dijelove vozila.
  14. Na dio čičak trake koja je postavljena na križni element postavite čičak traku s običnom pozadinom (19), tako da žicu antene dojavljivača čvrsto drži na mjestu na donjoj strani poprečnog elementa. Preostali dio čičak trake s običnom pozadinom ne upotrebljava se u ovoj primjeni. Možete ga odložiti.
  15. Postavite stražnji blatobran prema uputama u servisnom priručniku.
    16. NAPOMENA
    Provjerite je li sklopka paljenja u položaju OFF (Isključeno) prije nego što priključite kabele akumulatora i postavite glavni osigurač.
  16. Postavite akumulator vozila prema uputama u servisnom priručniku. Priključite pozitivni kabel akumulatora. Priključite negativni kabel akumulatora. Na terminale akumulatora nanesite lagani sloj maziva za električne kontakte H-D, vazelin ili materijal koji sprječava koroziju.
  17. Postavite ECM. Postavite poklopac ECM-a.
  18. Postavite BCM u električnu kutiju
  19. Pogledajte servisni priručnik za postavljanje glavnog osigurača.
  20. Postavite lijevi bočni poklopac.
Slika 32. Postavljanje sirene (modeli Sportster iz 2014. i noviji)
Tablica 1. Modeli
Stavka
Opis (Količina)
1.
Kutija osigurača
2.
Električna kutija
3.
Kontrolni modul šasije (BCM)
4.
Poklopac električnog upravljačkog modula (ECM)
5.
Vijak poklopca ECM-a
6.
Priključak sigurnosne sirene [142B]
7.
Podnožje akumulatora
8.
Baterija
9.
Sigurnosna sirena
10.
Zvučnik
11.
Kuka (3) ispod podnožja akumulatora
12.
Antena dojavljivača sirene
13.
Desna okomita šipka stražnjeg okvira
14.
Traka za kabel
15.
Dio antene velikog promjera
16.
Dio antene malog promjera
17.
Stražnji gornji poprečni element okvira
18.
Čičak traka s ljepljivom pozadinom
19.
Čičak traka s običnom pozadinom
20.
Smjer prikaza
21.
Prikazi u smjeru strelice (19)
SVI modeli
NAPOMENA
Sirena možda neće ispravno funkcionirati odmah nakon što se ugradi. Nikal-metal hidridne (NiMH) punjive baterije prazne se prilično brzo dok se ne upotrebljavaju. Gube čak 1 % – 2 % napunjenosti dnevno.
Nakon nekoliko mjeseci skladištenja na sobnoj temperaturi baterije će biti gotovo prazne. Ako se čuvaju dulje vrijeme bez punjenja, možda će im trebati nekoliko ciklusa punjenja kako bi povratile puni kapacitet.
Da biste napunili bateriju NiMH, upravljate vozilom najmanje četiri sata.
DIJAGNOSTIKA SIRENE
  • Ako je sirena uključena, a njezina je unutarnja baterija istrošena, kratko spojena, isključena ili se punila dulje od 24 sata, sirena će se prilikom uključivanja umjesto dvaput oglasiti tri puta.
  • Ako sustav punjenja vozila generira manje od 12,5 volta, unutarnja baterija sirene možda se neće puniti.
  • Ako se sirena ne oglasi dvaput ili triput nakon valjane naredbe uključivanja od strane sigurnosnog sustava, to znači da je sirena u načinu bez zvuka, nije priključena, ne radi ili je ožičenje sirene otvoreno ili je nastao kratki spoj dok je sirena bila isključena.
  • Ako sirena uđe u način samopokretanja s napajanjem s unutarnje baterije od 9 volti, lampice žmigavaca mogu, ali i ne moraju bljeskati naizmjence. Ako sigurnosni sustav aktivira sirenu, svjetla pokazivača smjera bljeskat će naizmjence. Ako je sirena uključena i ako dođe do sigurnosnog događaja te ako je sirena u načinu samostalnog pogona, sirena će se oglasiti na 20 – 30 sekundi, a potom će se isključiti na 5 – 10 sekundi. To će se ponoviti deset puta ako je sirena u načinu samopokretanja.
ZAMJENA BATERIJE PAMETNE SIRENE SMART SIREN II
Unutarnja 9-voltna baterija sirene može se puniti. Nije je potrebno često mijenjati. Životni vijek baterije u normalnim uvjetima je oko tri do šest godina.
NAPOMENA
Kada bude potrebno zamijeniti bateriju rabite isključivo nikal-metal hidridnu (NiMH) 9-voltnu bateriju u sireni. Ove su baterije široko dostupne na lokalnim prodajnim mjestima.
Zamjena baterije:
  1. Pogledajte odjeljak ISKLJUČIVANJE NAPAJANJA u korisničkom priručniku. Slijedite upute kako biste spriječili da sigurnosni modul aktivira sirenu.
  2. Izvadite kutiju sirene s vozila. U ovim uputama pogledajte postupke za ugradnju sirene za određeni model.
  3. Ravni odvijač umetnite u jedan od utora sa strane kutije sirene kako biste otvorili poklopac baterije. Pritisnite dok jedan kut poklopca malo ne iskoči.
  4. Umetnite odvijač u drugi utor. Pritisnite dok se poklopac ne otvori. Skinite poklopac i brtvu.
  5. Izvadite staru bateriju iz kutije sirene. Nježno oslobodite priključak od baterije. Sačuvajte masni premaz terminala.
  6. Terminale nove 9-voltne NiMH baterije i priključak potpuno premažite mazivom sa starog priključka.
    7. NAPOMENA
    Ako ne ostane dovoljno maziva da u potpunosti pokrije terminale, možete upotrijebiti i H-D mazivo za električne kontakte. Dostupno je kod dobavljača za Harley-Davidson
  7. Priključak ukopčajte u novu bateriju. Bateriju postavite u kutiju sirene.
  8. Kutiju sirene stavite na radnu površinu tako da je otvor za bateriju okrenut prema gore. Namjestite brtvu i poklopac baterije na kutiju sirene tako da su zaobljeni kutovi okrenuti prema vani.
  9. Pritisnite poklopac prema kutiji sirene. Jezičke pritisnite odvijačem dok ne škljocnu u utore u kutiji.
  10. Kutiju sirene postavite na vozilo.
  11. Staru NiMH bateriju zbrinite u skladu s lokalnim propisima.
SERVISNI DIJELOVI
Slika 33. Servisni dijelovi, komplet pametne sirene Smart Siren II
Tablica 2. Servisni dijelovi
Stavka
Opis (Količina)
Broj dijela
1
Smart Siren II, sigurnosni sustav
Ne prodaje se zasebno
2
Čičak traka s ljepljivom pozadinom, 210 x 38 mm (8½ x 1½ in)
Ne prodaje se zasebno
3
Čičak traka s običnom pozadinom (2), 210 x 38 mm (8½ x 1½ in)
59274-01
Stavke spomenute u tekstu:
A
Baterija, 9-voltna NiMH
69309-10
