SCREAMIN' EAGLE大流量空气滤清器套件
J049542017-08-23
概述
套件编号
29042-04D
车型
关于车型配件信息，参见Screamin' Eagle Pro目录。
注意
配备某些Screamin' Eagle高性能发动机零件的哈雷戴维森摩托车不得在公用道路上行驶，在某些情况下，这类摩托车可能仅限于参加封闭赛道的比赛。 此发动机相关高性能零件旨在用于赛车应用，不得非法销售、不得在污染受控机动车辆上使用。
需要的附加零件
注意
以下小心仅适用于EFI车型。
通告
安装此套件时必须重新校准ECM。 未正确重新校准ECM可导致发动机严重损坏。 (00399b)
注意
请前往哈雷戴维森经销店进行ECM（电子控制模块）校准。
安装
注意
松开背板至化油器螺丝，一次松开数圈，同时从化油器上拉开背板，避免螺丝拧入背板衬垫的螺纹。 如果螺丝拧入背板衬垫螺纹，有可能无意中将衬垫拉离背板。
| 1. | 遵循相应维修手册中的说明拆下原装空气滤清器和背板。 保留原装部件；部分零件将重新用于此套件中的新空气滤清器。 | |
| 2. | 将三个螺丝（1）完全拧入背板衬垫。 | |
| 3. | 参见图1。 去除空气滤清器至化油器密封垫（2）的纸垫，将密封垫粘贴至背板化油器侧。 确保密封垫孔与背板孔对齐。 安装螺丝和密封垫，并在螺纹上涂敷少量Loctite 243（蓝色）。 | |
| 4. | 将背板（3）安装至化油器。 将化油器上的三个1/4-20螺丝孔与背板上的匹配孔对准。 拧紧螺丝至： 扭矩: 4.1–6.8 N·m (36–60 in-lbs) 背板螺丝 注意 仅2004-2006化油器车型：在背板和汽缸头中间定位平垫圈（13）。 | |
| 5. | 涂敷Loctite 243（蓝色）并将螺丝插入汽缸头的螺孔。 拧紧原厂通气螺丝至： 扭矩: 13.6–27.1 N·m (10–20 ft-lbs) 通气螺丝 | |
| 6. | 将通气软管（6）按压至通气螺丝（B）之上，将出口定位至导管和化油器开口。 注意 此滤清器为干式运行滤清器。 不应给滤清器滤芯加油。 | |
| 7. | 在背板上安装滤清器滤芯（4）。 插入四个螺丝（9）。 涂敷Loctite 243（蓝色）并拧紧螺丝至： 扭矩: 6.2–6.8 N·m (55–60 in-lbs) 滤清器螺丝 | |
| 8. | 将椭圆形嵌件（5）置于原装盖（A）上并插入平头螺丝（11）。 | |
| 9. | 将隔块（10）滑至平头螺丝（11）上。 将固定环（12）拧至螺丝的螺纹上以将隔块固定到位。 | |
| 10. | 将适配盖（7）置于空气滤清器内。 | |
| 11. | 使用两个平头螺丝（11）将盖组件固定至滤清器。 | |
| 12. | 拧紧螺丝至： 扭矩: 4.1–6.8 N·m (36–60 in-lbs) 空气滤清器盖 |
保养空气滤清器
检查滤清器滤芯
- 拆下空气滤清器盖，每5000英里检查一次滤清器滤芯，如果在恶劣、高灰尘环境下驾驶车辆，则更频繁地检查。
清洁滤清器滤芯
- 从空气滤清器组件上拆下滤清器滤芯。 以竖直位置（端面朝下）将滤芯浸入盛有少量（深度为滤芯皱褶部分的3/4）空气滤清器清洁剂/脱脂剂的浅盘。 在溶液中沿其外周小心“滚动”滤芯，直至滤清器皱褶的整个外表面浸透。 切勿使脏溶液进入滤芯内。
- 从清洁剂中取出滤清器滤芯，等待五分钟，让清洁剂溶解污垢。 用冷水从内向外冲洗滤芯。 抖落多余的水，然后让滤芯晾干。 切勿使用 压缩空气吹干。
- 切勿给此滤清器加油。
维修零件

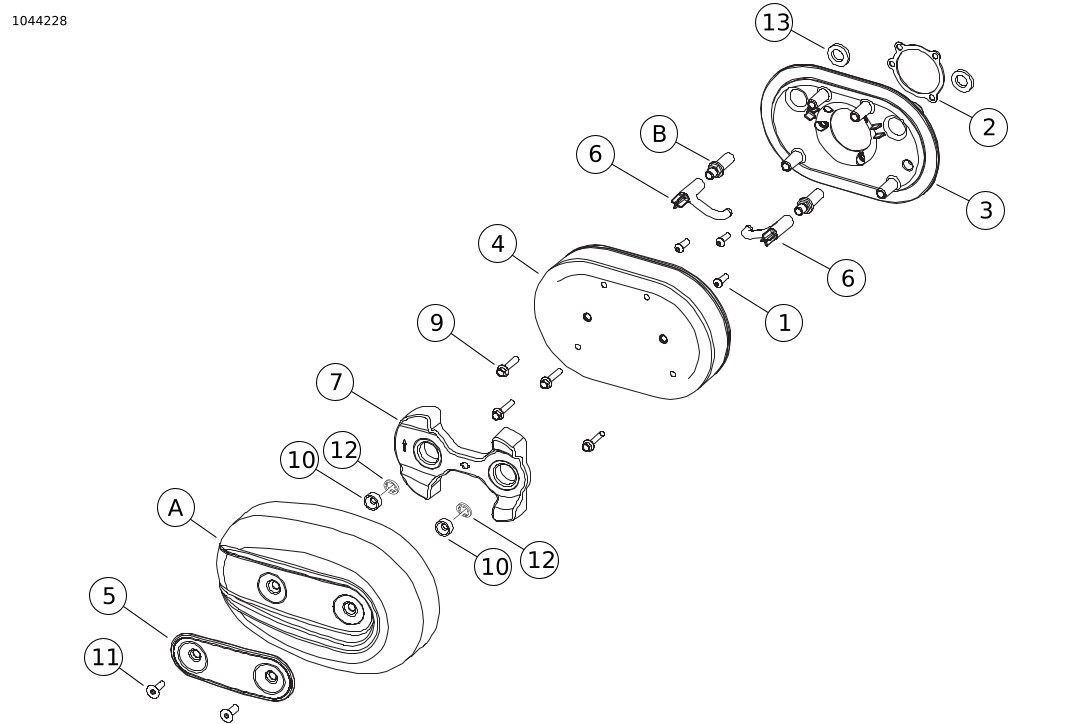

图1。 维修零件： 运动者Screamin' Eagle大流量空气滤清器套件
表1。 维修零件： 运动者Screamin' Eagle大流量空气滤清器套件
项目 | 描述（数量） | Part No. | 项目 | 描述（数量） | Part No. | |
|---|---|---|---|---|---|---|
1 | 半圆头螺丝，1/4-20 x 1-1/4英寸长度（3） | 869 | 9 | 六角凸缘螺丝，1/4-20 x 1-1/4英寸长度（4） | 3643 | |
2 | 化油器入口密封垫 | 29268-03Y | 10 | 隔块（2） | 31507-04A | |
3 | 套件背板（带有项目1螺丝） | 28103-09 | 11 | 镀铬平头螺丝，5/16-18 x 7/8英寸长度（2） | 94113-95 | |
4 | 空气滤清器滤芯 | 29044-04B | 12 | 固定环（2） | 62894-04 | |
5 | 空气滤清器椭圆形嵌件 | 29051-04A | 13 | 平垫圈（2）（仅2004-2006年款化油器车型） | 6918 | |
6 | 通气装置软管（2） | 63520-04 | 文字中提到，但套件中不包括的项目： | |||
7 | 盖适配器 | 29047-04 | A | 原装空气滤清器盖 | ||
8 | Loctite（未显示） | 不单独出售 | B | 通气螺丝 | ||
注： Loctite（项目8）仅提供6毫升管装（99642-97）。 | ||||||
