KOMPLET ZA ZAMJENU SCREAMIN' EAGLE SPORTSTER - 883CC DO 1200CC
J039442023-10-31
OPĆENITO
Broj kompleta
29784-07
Modeli
Za informacije o ugrađivanju dijelova za pojedine modele pogledajte Prodajni katalog dijelova i pribora ili odjeljak Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
Potrebni su dodatni dijelovi
Za ovaj je komplet potrebno zasebno kupiti sljedeće dijelove i alate dostupne kod dobavljača za Harley-Davidson.
- Alat za uklanjanje/postavljanje prstena za zaključavanje klipa HD-34623-C
- Alat za ukljanjanje osnovice klipa HD-42320-A
- Potporna ploča klipa HD-42322
Pogledajte kalibraciju dobavljača za Harley-Davidson za ECM (Elektronički kontrolni modul).
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Servisni priručnik za vaš model motocikla potreban je za postavljanje i dostupan je kod Harley-Davidson dobavljača.
Sadržaj kompleta
NAPOMENA
Postavljanje ovog kompleta kod ovlaštenog dobavljača za Harley-Davidson ne utječe na trajanje jamstva vozila.
Ovaj komplet za zamjenu od 883CC do 1200CC namijenjen je samo za vožnju s visokim performansama. Ovaj dio za visoke performanse motora je zakonito prodavati i upotrebljavati u Kaliforniji na motornim vozilima s kontrolom zagađenja. Dijelovi za poboljšanje performansi motora namijenjeni su samo za iskusne vozače.
Za modele iz 2007.: Zbog uredbe o ispušnim plinovima Kalifornijskog odbora za zaštitu zraka (CARB) u ovim kompletom je obavezno isporučiti oznaku s informacijama o proizvodu. Oznaku stavite s desne strane okvira, neposredno ispod naljepnice s VIN brojem. Ova oznaka nije potrebna izvan Kalifornije.
Za modele iz 2008. i novije: Zbog uredbe o ispušnim plinovima Kalifornijskog odbora za zaštitu zraka (CARB) isporučuju se nove oznake o ispušnim plinovima. Odaberite naljepnicu koja odgovara godištu vozila i postavite novu naljepnicu preko gornje polovice izvorne naljepnice o ispušnim plinovima. Ova zamjenska naljepnica nije potrebna izvan Kalifornije.
Čistač zraka iz ovog kompleta dizajniran je za korištenje samo u ovom kompletu. Nije potvrđeno je li bilo koja druga kombinacija komponenti zakonita u prometu.
UKLANJANJE
NAPOMENA
Ako je vozilo opremljeno sigurnosnim sustavom Harley-Davidson Smart Security System potražite korisnički priručnik kako biste deaktivirali sustav.
UPOZORENJETijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
- Uklonite lijevi bočni poklopac i glavni osigurač. Pogledajte odjeljak UKLANJANJE GLAVNOG OSIGURAČA u servisnom priručniku.
- Uklonite postojeći sklop filtra zraka Pogledajte odjeljak UKLANJANJE FILTRA ZRAKA u servisnom priručniku.
- Uklonite glave cilindara, cilindar, i klipove. Pogledajte odgovarajuće dijelove odjeljka MOTOR u servisnom priručniku.
- Uklonite komponente kvačila. Pogledajte odjeljak POGON/PRIJENOS u servisnom priručniku.
POSTAVLJANJE
Postavite komponente motora i kvačila
NAPOMENA
Klipovi od 1200CC imaju strelicu na vrhu klipa. Kad se klip postavi ova strelica mora biti okrenuta prema prednjem dijelu motora. Nema klipa prednjeg cilindra niti klipa stražnjeg cilindra. Novi klipovi mogu se ugraditi u bilo koji cilindar.
Provjerite imaju li klipni prstenovi pravilan bočni razmak i krajnji razmak. Pazite da je razmak krajeva susjednih prstenova međusobno postavljen na 90 stupnjeva.
- Ugradite glave cilindara, cilindre i klipove iz kompleta. Pogledajte odgovarajuće dijelove odjeljka MOTOR u servisnom priručniku.
- Ugradite komponente kvačila. Zamijenite originalne brtve, O-prstenove i brtve novima komponentama iz kompleta. Pogledajte odjeljak POGON/PRIJENOS u servisnom priručniku.
- Postavite sklop filtra zraka: Pogledajte upute isporučene s kompletom filtra zraka (29042-04B) u uputama J03663.
Ponovno kalibrirajte ECM
NAPOMENA
Pri postavljanju ovog pribora potrebno je ponovo kalibrirati softver računala motora (ECM). Neispravno ponovno podešavanje softvera računala motora može rezultirati ozbiljnim oštećenjem motora. (00399b)
Pogledajte kalibraciju dobavljača za Harley-Davidson za ECM (Elektronički kontrolni modul).
Povratak u servis
Ugradite glavni osigurač i lijevi bočni poklopac. Pogledajte odjeljak POSTAVLJANJE GLAVNOG OSIGURAČA u servisnom priručniku.
UPOTREBA
Upute za razrađivanje motocikla potražite u odjeljku PRAVILA VOŽNJE TIJEKOM RAZRAĐIVANJA u korisničkom priručniku.
SERVISNI DIJELOVI

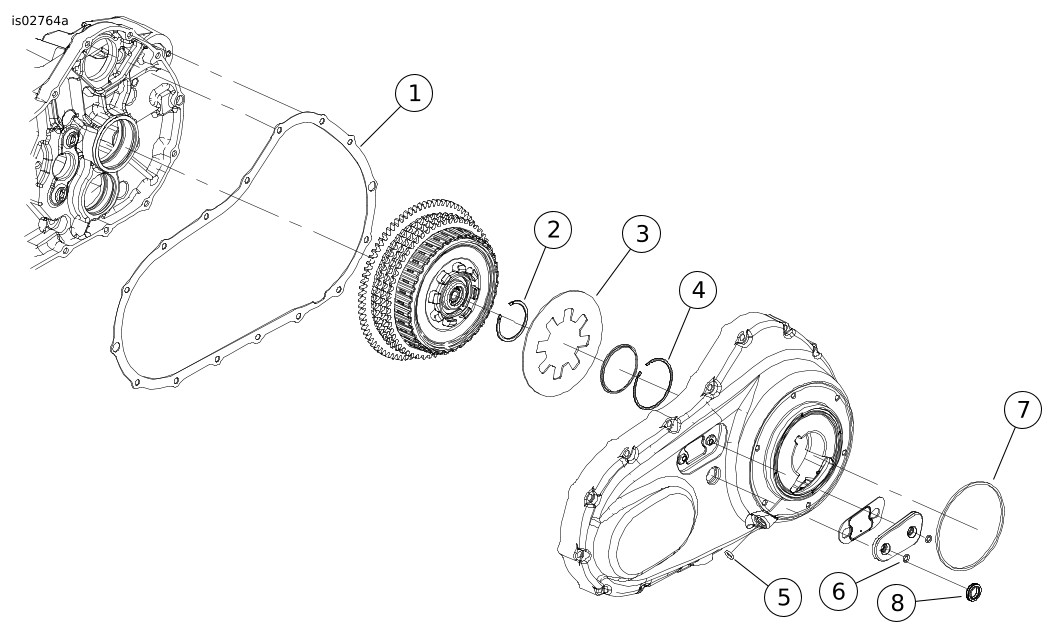

Slika 1. Servisni dijelovi: Komplet za zamjenu Screamin' Eagle Sportster - 883CC do 1200CC
Tablica 1. Servisni dijelovi: Komplet za zamjenu Screamin' Eagle Sportster - 883CC do 1200CC
Stavka | Opis (Količina) | Broj dijela | Stavka | Opis (Količina) | Broj dijela | |
|---|---|---|---|---|---|---|
1 | Brtva, primarni poklopac | 34955-04 | 6 | O-prsten (2) | 11171 | |
2 | Sigurnosni prsten, lamela kvačila | 37909-90 | 7 | Brtva, poklopac za provjeru kvačila | 25463-94A | |
3 | Opruga, lamela kvačila | 37924-04A | 8 | Brtva, ulje | 37107-06 | |
4 | Sigurnosni prsten | 37908-90 | 9 | Komplet filtra zraka (nije prikazan) | 29042-04D | |
5 | O-prsten, kabel kvačila | 11179 |

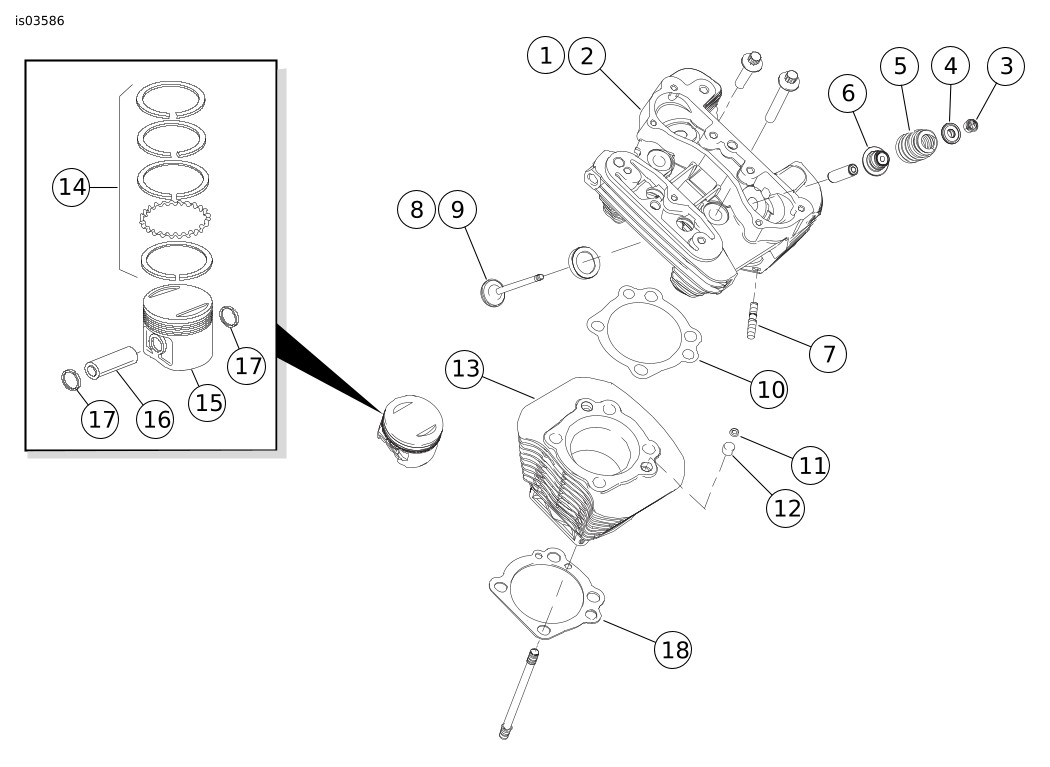

Slika 2. Servisni dijelovi: Komplet za zamjenu Screamin' Eagle Sportster - 883CC do 1200CC
Tablica 2. Servisni dijelovi: Komplet za zamjenu Screamin' Eagle Sportster - 883CC do 1200CC
Stavka | Opis (Količina) | Broj dijela | Stavka | Opis (Količina) | Broj dijela | |
|---|---|---|---|---|---|---|
1 | Glava cilindra, stražnja | 16666-07 | 12 | Zatik (4) | 16573-83A | |
2 | Glava cilindra, sprijeda | 16667-07 | 13 | Cilindar (2) | 16553-04 | |
3 | Zaštitni prsten, prsten ventila (8) | 18260-02 | Komplet klipova (uključuje stavke 14-17) | 22223-04 | ||
4 | Prsten, opruga ventila, gornji (4) | 18258-02 | 14 |
| 21948-02 | |
5 | Opruga, ventil (4) | 18245-02 | 15 |
| 22650-04A | |
6 | Brtva, ventil (4) | 18094-02A | 16 |
| 22765-02 | |
7 | Klin, ispušni otvor (4) | 16715-83 | 17 |
| 22589-83B | |
8 | Ventil, usisni (2) | 18690-02 | 18 | Brtva, baza cilindra (2) | 16789-04 | |
9 | Ventil, ispušni (2) | 18691-02 | 19 | Brtva, usisna grana (nije prikazano) | 26995-86B | |
10 | Brtva, glava cilindra (2) | 16770-84F | 20 | Brtva, ispuh (nije prikazana) | 17048-98 | |
11 | O-prsten, cilindarski usadni vijak (4) | 26432-76A | ||||

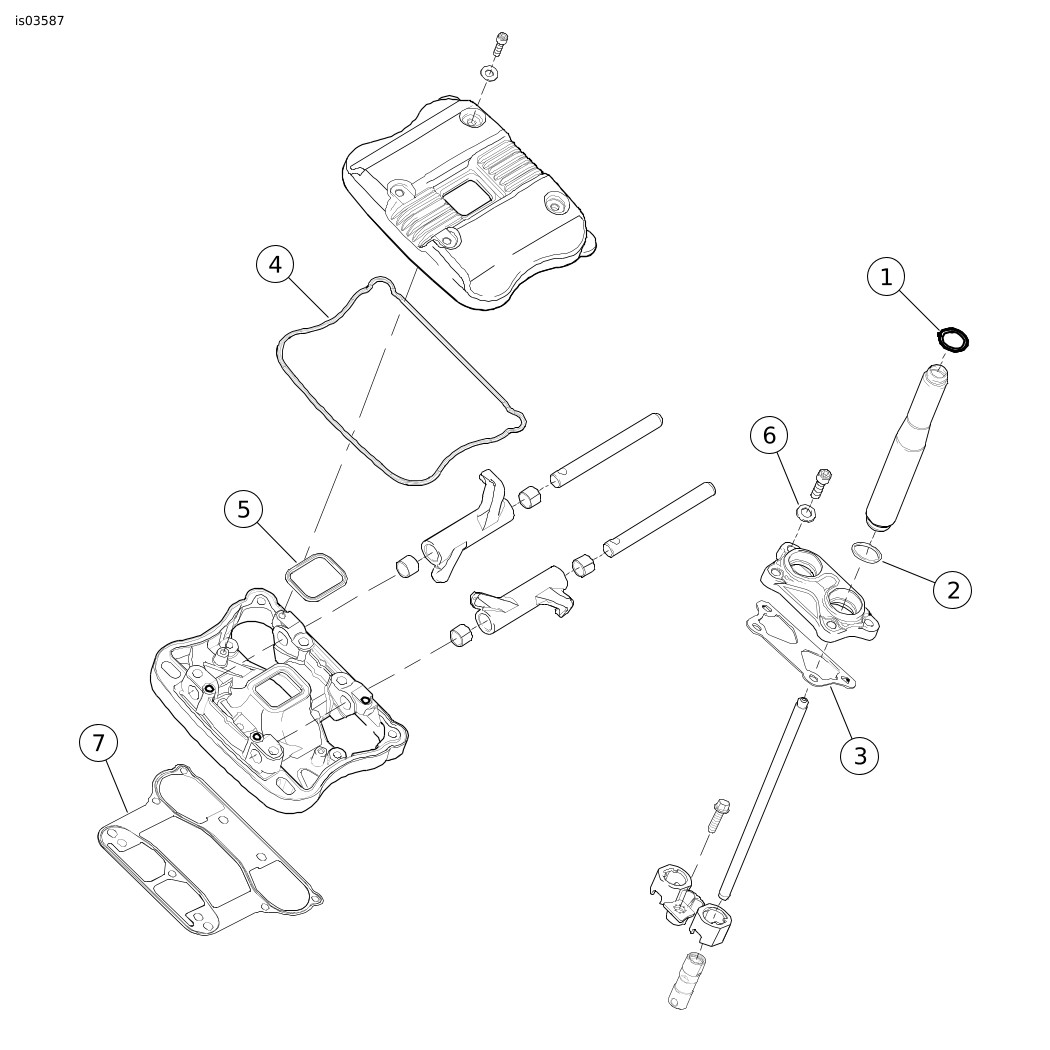

Slika 3. Servisni dijelovi: Komplet za zamjenu Screamin' Eagle Sportster - 883CC do 1200CC
Tablica 3. Servisni dijelovi: Komplet za zamjenu Screamin' Eagle Sportster - 883CC do 1200CC
Stavka | Opis (Količina) | Broj dijela | Stavka | Opis (Količina) | Broj dijela | |
|---|---|---|---|---|---|---|
1 | O-prsten, poluga podizača ventila, gornji (4) | 11190 | 5 | Brtva, poklopac zglobnog prekidača, unutarnji (2) | 17695-07A | |
2 | O-prsten (4) | 11377 | 6 | Brtvene podloške, poklopac podizača (8) | 6589 | |
3 | Brtva, poklopac podizača (2) | 17976-04 | 7 | Brtva, poklopci ventila (2) | 16800-84A | |
4 | Brtva, poklopac zglobnog prekidača, donji (2) | 17362-07A |
