KONVERZNÍ SADA SCREAMIN' EAGLE SPORTSTER – 883 cm3 až 1200 cm3
J039442023-10-31
OBECNÉ INFORMACE
Číslo sady
29784-07
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Další požadované díly
U této sady je nezbytné samostatně zakoupit následující díly dostupné u prodejce Harley-Davidson.
- Odstraňovač/instalační systém pojistného kroužku pístního čepu HD-34623-C
- Odstraňovač pístního čepu HD-42320-A
- Nosná deska pístu HD-42322
V případě, že potřebujete provést kalibraci elektronické řídicí jednotky (ECM), navštivte prodejce motocyklů Harley-Davidson.
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Tato montáž vyžaduje servisní příručku daného modelu motocyklu, kterou lze získat u prodejce motocyklů Harley-Davidson.
Obsah sady
POZNÁMKA
Montáž této sady autorizovaným prodejcem Harley-Davidson nebude mít vliv na omezenou záruku na motocykl.
Tato konverzní sada 883 cm3 až 1200 cm3 je určena pouze ke zvýšení výkonu motocyklu. Tento výkonný díl související s motorem je v Kalifornii povolen k prodeji nebo použití na motorových vozidlech s kontrolovaným znečištěním. Díly pro zvýšení výkonu motoru jsou určeny pouze pro zkušené řidiče.
Pro modely z roku 2007: Štítek s informacemi o výrobku dodávaný v této sadě je požadavkem emisního nařízení Kalifornského státního výbor pro ovzduší (CARB). Umístěte štítek na pravou stranu rámu přímo za nálepku s číslem VIN. Tento štítek není zapotřebí mimo stát Kalifornie.
Pro modely z roku 2008 a novější: Nové emisní štítky jsou zahrnuty jako požadavek emisního nařízení Kalifornského státního výrobu pro ovzduší CARB). Vyberte štítek, který odpovídá roku výroby motocyklu, a umístěte nový štítek na horní část původního emisního štítku. Tento vyměněný štítek není zapotřebí mimo stát Kalifornie.
Vzduchový filtr obsažený v této sadě je určen pouze pro tuto sadu. Není potvrzeno, že jakákoli jiná kombinace komponentů je povolena pro silniční použití.
DEMONTÁŽ
POZNÁMKA
Pokud je motocykl vybaven inteligentním systémem zabezpečení Harley-Davidson, přečtěte si pokyny pro deaktivaci systému v návodu k obsluze.
VAROVÁNÍPři provádění servisních prací na palivovém systému nekuřte a nepracujte v blízkosti otevřeného ohně nebo jisker. Palivo je extrémně hořlavé a výbušné, což může vést k vážnému poranění nebo dokonce smrti. (00330a)
- Odmontujte levý boční kryt a hlavní pojistku. Postupujte podle části DEMONTÁŽ HLAVNÍ POJISTKY v servisní příručce.
- Demontujte stávající sestavu vzduchového filtru. Postupujte podle části DEMONTÁŽ VZDUCHOVÉHO FILTRU v servisní příručce.
- Odmontujte hlavy válců, válce a písty. Postupujte podle příslušných částí s názvem MOTOR v servisní příručce.
- Odmontujte díly spojky. Informace nalezente v části POHON/PŘEVODOVKA servisní příručky.
MONTÁŽ
Montáž součástí motoru a spojky
POZNÁMKA
Písty 1200 cm3 mají na horní straně pístu šipku. Tato šipka musí při inslataci pístu směřovat k přední části motoru. Žádný píst předního válce nebo píst zadního válce není dostupný. Nové písty mohou být namontovány v obou válcích.
Zkontrolujte správnou boční vůli pístních kroužků a mezeru na konci kroužku. Zkontrolujte, že koncové mezery sousedních kroužků jsou namontovány 90 stupňů od sebe.
- Namontujte hlavy válců, válce a písty ze sady. Postupujte podle příslušných částí s názvem MOTOR v servisní příručce.
- Namontujte díly spojky. Vyměňte původní těsnění, O-kroužky a těsnění za nové díly ze sady. Informace nalezente v části POHON/PŘEVODOVKA servisní příručky.
- Namontujte sestavu vzduchového filtru. Postupujte podle pokynů obsažených v sadě vzduchového filtru (29042-04B) v návodu k obsluze J03663.
Překalibrování jednotky ECM
OZNÁMENÍ
Po montáži této sestavy je třeba znovu kalibrovat ECM. Pokud není provedena správná kalibrace ECM, může dojít k vážnému poškození motoru. (00399b)
V případě, že potřebujete provést kalibraci elektronické řídicí jednotky (ECM), navštivte prodejce motocyklů Harley-Davidson.
Zprovoznění
Namontujte hlavní pojistku a levý boční kryt. Postupujte podle části MONTÁŽ HLAVNÍ POJISTKY v servisní příručce.
PROVOZ
Pokyny k záběhu motocyklu naleznete v části ZÁSADY ZÁBĚHU v návodu k použití.
SERVISNÍ DÍLY

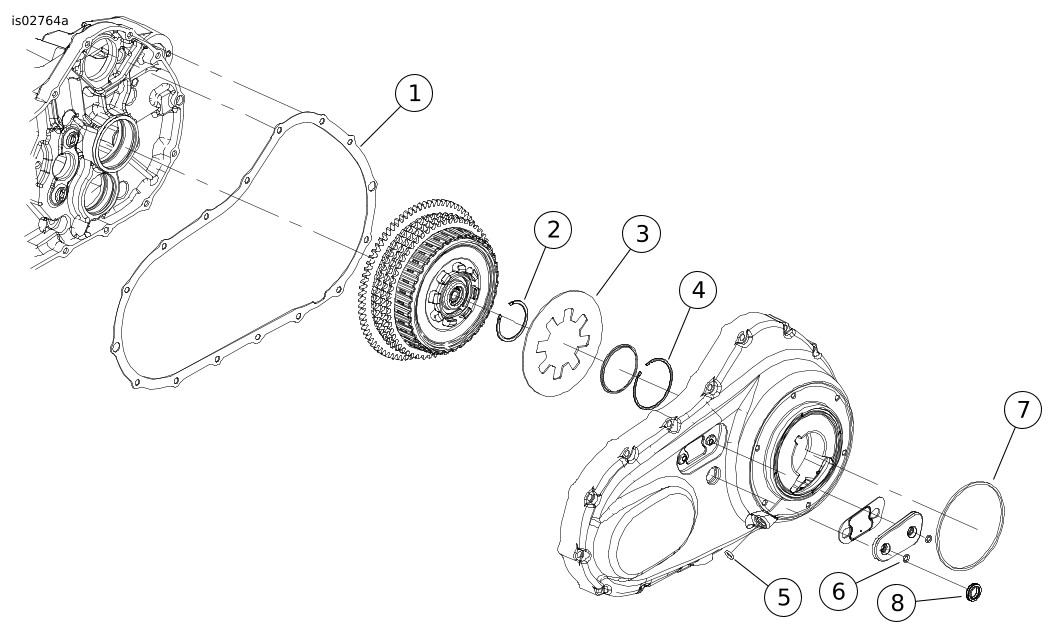

Ilustrace 1. Servisní díly: Konverzní sada Screamin' Eagle Sportster – 883 cm3 až 1200 cm3
Tabulka 1. Servisní díly: Konverzní sada Screamin' Eagle Sportster – 883 cm3 až 1200 cm3
Položka | Popis (množství) | Číslo dílu | Položka | Popis (množství) | Číslo dílu | |
|---|---|---|---|---|---|---|
1 | Ploché těsnění, kryt primárního převodu | 34955-04 | 6 | O-kroužek (2) | 11171 | |
2 | Pojistný kroužek, lamela spojky | 37909-90 | 7 | Těsnění, kontrolní víčko spojky | 25463-94A | |
3 | Pružina, lamela spojky | 37924-04A | 8 | Těsnění, mazivo | 37107-06 | |
4 | Pojistný kroužek | 37908-90 | 9 | Sada vzduchového filtru (nezobrazeno) | 29042-04D | |
5 | O-kroužek, lanko spojky | 11179 |

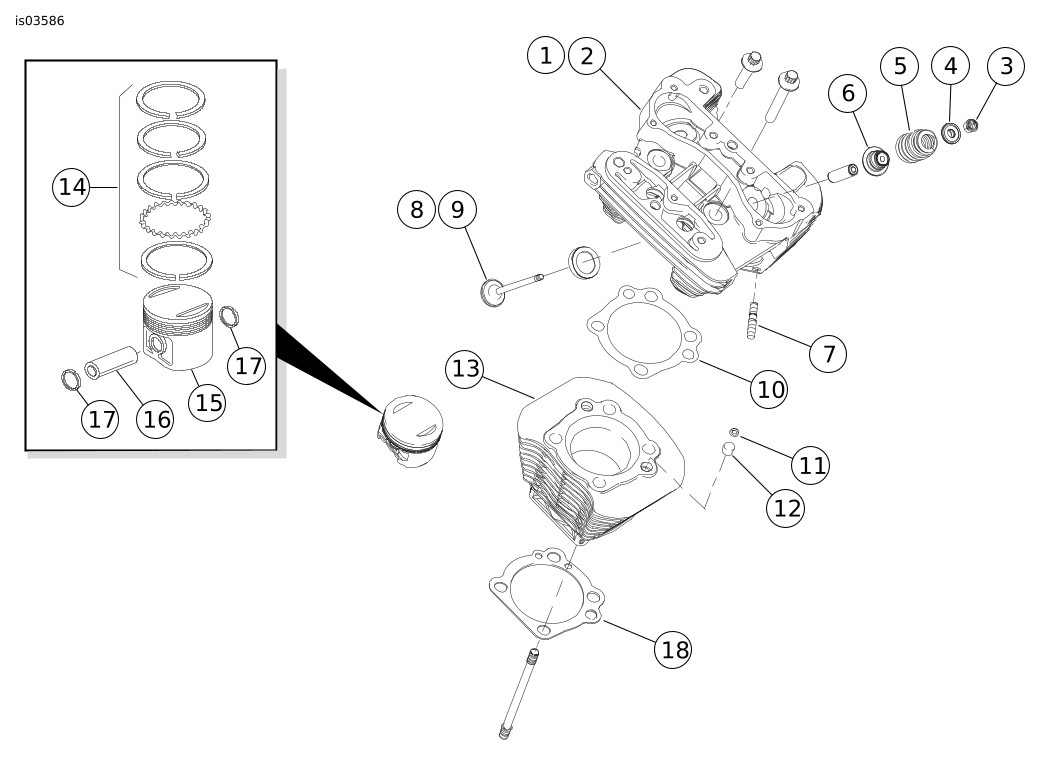

Ilustrace 2. Servisní díly: Konverzní sada Screamin' Eagle Sportster – 883 cm3 až 1200 cm3
Tabulka 2. Servisní díly: Konverzní sada Screamin' Eagle Sportster – 883 cm3 až 1200 cm3
Položka | Popis (množství) | Číslo dílu | Položka | Popis (množství) | Číslo dílu | |
|---|---|---|---|---|---|---|
1 | Hlava válce, zadní | 16666-07 | 11 | O-kroužek, vložka čepu válce (4) | 26432-76A | |
2 | Hlava válce, přední | 16667-07 | 12 | Hmoždinka (4) | 16573-83A | |
3 | Přídržný díl, límec ventilu (8) | 18260-02 | 13 | Válec (2) | 16553-04 | |
4 | Límec, pružina ventilu, horní (4) | 18258-02 | Sada pístu (obsahuje položky 14–17) | 22223-04 | ||
5 | Pružina, ventil (4) | 18245-02 | 14 |
| 21948-02 | |
6 | Těsnění, ventil (4) | 18094-02A | 15 |
| 22650-04A | |
7 | Čep, výfukový port (4) | 16715-83 | 16 |
| 22765-02 | |
8 | Ventil, sací (2) | 18690-02 | 17 |
| 22589-83B | |
9 | Ventil, výfukový (2) | 18691-02 | 18 | Těsnění, dno válce (2) | 16789-04 | |
10 | Těsnění, hlava válců (2) | 16770-84F | 19 | Těsnění, sací potrubí (není zobrazeno) | 26995-86B |

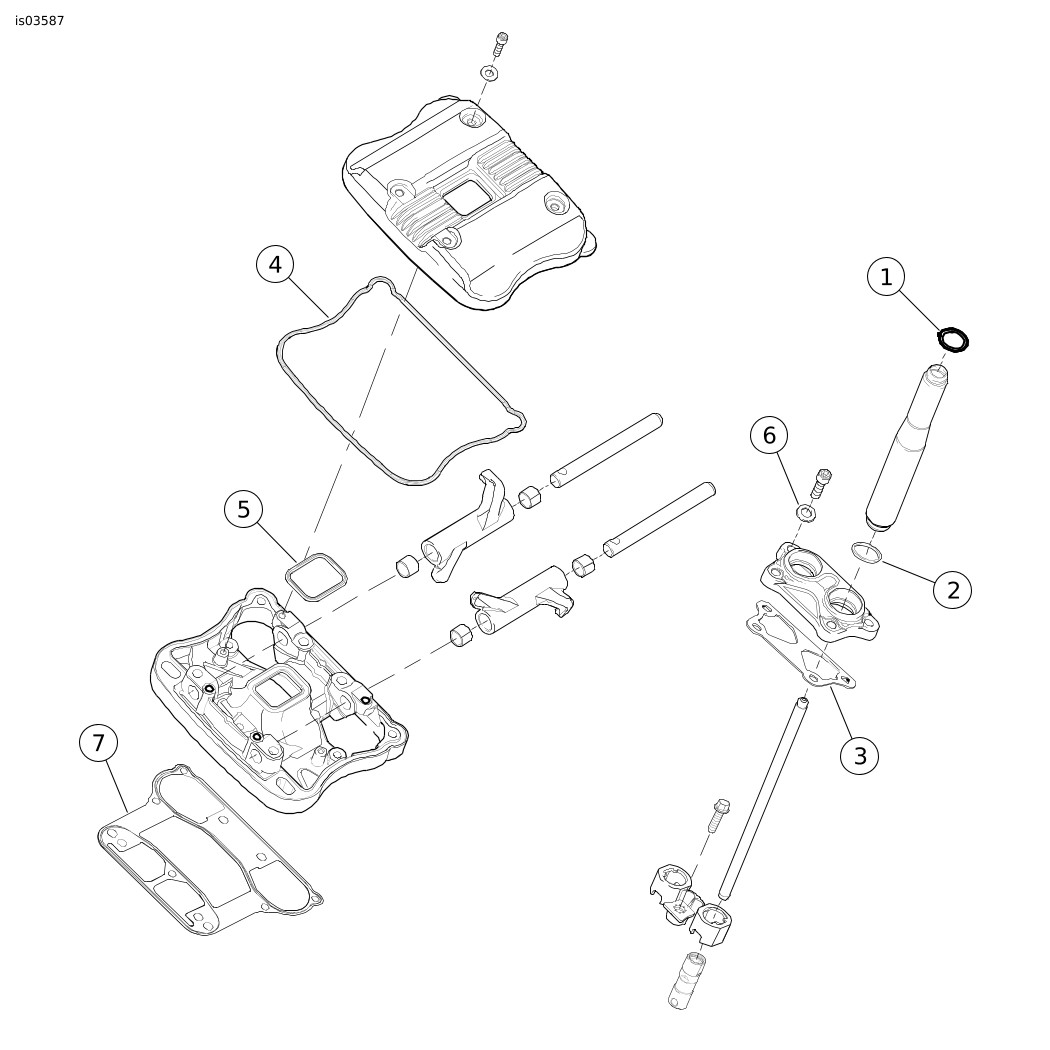

Ilustrace 3. Servisní díly: Konverzní sada Screamin' Eagle Sportster – 883 cm3 až 1200 cm3
Tabulka 3. Servisní díly: Konverzní sada Screamin' Eagle Sportster – 883 cm3 až 1200 cm3
Položka | Popis (množství) | Číslo dílu | Položka | Popis (množství) | Číslo dílu | |
|---|---|---|---|---|---|---|
1 | O-kroužek, zdvihací tyč, horní (4) | 11190 | 5 | Těsnění, kryt vahadla, vnitřní (2) | 17695-07A | |
2 | O-kroužek (4) | 11377 | 6 | Těsnicí podložka, kryt zdvihadla (8) | 6589 | |
3 | Těsnění, kryt zdvihátka (2) | 17976-04 | 7 | Těsnění, vahadlová hlava (2) | 16800-84A | |
4 | Těsnění, kryt vahadla, spodní (2) | 17362-07A |
