FILTRO DELL’ARIA A FLUSSO ELEVATO SCREAMIN’ EAGLE: XG750A
J065332017-08-23
GENERALE
Numero kit
29400350
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti e accessori o la sezione Parts and Accessories (Parti e accessori) sul sito web www.harley-davidson.com (solo in inglese).
Requisiti di installazione
Per la corretta installazione di questo kit si richiede la calibrazione dell’ECM. Per ulteriori informazioni, contattare un concessionario Harley-Davidson.
Questo kit richiede l’acquisto separato di un kit filtro dell’aria/sgrassatore (99883-88T) disponibile presso un concessionario Harley-Davidson.
Questo kit richiede l’acquisto separato del frenafiletti e sigillante a media resistenza Loctite® 243 (blu) (99642-97), disponibile presso i concessionari Harley-Davidson.
AVVERTENZA
La sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è richiesto l’uso del manuale di manutenzione del proprio modello di motocicletta. Ne è disponibile uno presso i concessionari Harley-Davidson.
Contenuto del kit
Vedere Figura 1 e Tabella 1
NOTA
L’installazione di questo kit a cura di un concessionario Harley-Davidson non invalida la garanzia limitata del veicolo.
Questo kit Stage 1 è destinato solo alle applicazioni per alte prestazioni. Questo kit alte prestazioni relativo al motore può essere venduto e usato a norma di legge in California su motoveicoli dotati di controllo delle emissioni di scarico. Le parti speciali relative al motore sono destinate AI SOLI PILOTI ESPERTI.
Il filtro dell’aria incluso con questi kit è progettato per essere utilizzato solo con questo kit. Qualunque altra combinazione di componenti non può essere utilizzata su strada.
RIMOZIONE
  1. Vedere fusibile principale nel manuale di manutenzione. Rr il fusibile principale.
  2. Vedere Figura 1 e Tabella 1 Rimuovere il coperchio e il filtro dell’aria.
INSTALLAZIONE
Installazione del filtro dell’aria
AVVERTENZA
L’elemento in questo kit è stato progettato per essere usato specificatamente con il coperchio OE (ricambio originale). L’uso di questo kit con un coperchio del filtro dell’aria diverso da quello originale (OE) potrebbe causare il guasto dello schermo dell’elemento. Il kit può essere utilizzato insieme ad altri coperchi accessori H-D, a condizione che sia utilizzato l’apposito adattatore consigliato in quei kit. Se lo schermo dell’elemento si guastasse, il coperchio potrebbe staccarsi distraendo il pilota, provocando a quest’ultimo possibili lesioni gravi o mortali. (00400b)
NOTA
A ogni installazione del coperchio del filtro dell’aria, applicare Loctite® 243 (blu) alla vite del coperchio del filtro dell’aria (3).
1. Vedere Figura 1 Fissare l’elemento del filtro dell’aria (1) alla piastra di appoggio del filtro dell’aria servendosi delle viti (A). Serrare.
Coppia: 5–7 N·m (44–62 in-lbs)
2. Rimuovere con attenzione e cestinare l’inserto del coperchio originale del filtro dell’aria (2). Rimuovere l’eventuale adesivo residuo dal coperchio con ragia minerale.
3. Per verificare il punto di pulizia della superficie, pulire l’area dell’inserto con una miscela del 50-70% di alcol isopropilico e del 30-50% di acqua distillata. Attendere l’asciugatura completa.
NOTA
L’inserto del coperchio del filtro dell’aria di questo kit utilizza nastro 3M™ Dual Lock™ Reclosable. Il nastro può essere separato e riunito a pressione permettendo così l’accesso per la manutenzione alla vite del coperchio del filtro dell’aria.
4. Togliere il rivestimento dalla parte posteriore adesiva dell’inserto del coperchio del filtro dell’aria (2). Posizionare l’inserto sopra il coperchio del filtro dell’aria (B) senza toccare l’adesivo sulla superficie del coperchio. Allineare l’inserto con la cavità nel coperchio del filtro dell’aria.
5. Premere con decisione l’inserto del coperchio del filtro dell’aria tutto intorno al coperchio e tenere premuto per 30 secondi. Dopo avere tolto la pressione, evitare il contatto diretto con l’inserto per almeno 20 minuti.
NOTA
Dopo l’installazione dell’inserto, lasciare riposare almeno per 24 ore prima di esporre l’area ad un vigoroso lavaggio, ad un forte getto d’acqua o alle intemperie. La tenuta dell’adesivo sarà ottimale dopo circa 72 ore alla normale temperatura ambiente.
6. Sollevare con attenzione l’inserto del filtro dell’aria (3) dal coperchio del filtro dell’aria per accedere al foro della vite di montaggio del coperchio del filtro dell’aria.
7. Installare la vite del coperchio del filtro dell’aria (C). Serrare.
Coppia: 6–8 N·m (53–71 in-lbs)
Montaggio finale
  1. Vedere il manuale di manutenzione. Installare il fusibile principale.
Ricalibrazione dell’ECM
AVVISO
Installando questo kit occorre ricalibrare l’ECM. Omettendo di ricalibrare correttamente l’ECM, si possono causare gravi danni al motore. (00399b)
MANUTENZIONE
Manutenzione dell’elemento del filtro dell’aria
  1. Ispezionare l’elemento del filtro dell’aria ogni 8047 km (5000 mi) o con maggiore frequenza in caso di guida su strade polverose.
    2. NOTA
      L’uso di metodi o prodotti di pulizia, asciugatura o oliatura diversi da quelli indicati danneggerà il filtro e renderà nulla la garanzia del costruttore
      Il prodotto per la pulizia dei filtri dell’aria K&N® è disponibile presso i concessionari Harley-Davidson. Bomboletta spray 0,95 L (1 qt), (99883-88T) o bomboletta spray 0,35 L (12 fl. oz) inclusa nel kit di manutenzione del filtro (99850-92T).
      L’olio per filtro dell’aria K&N® è disponibile presso i concessionari Harley-Davidson. Bomboletta spray 12,25 oz. (347 g), (99882-88T) o bomboletta spray da 6,5 oz. (184 g) inclusa nel kit di manutenzione del filtro.
      NON APPLICARE UNA QUANTITÀ ECCESSIVA DI OLIO AL FILTRO DELL’ARIA. Una quantità eccessiva di olio interferisce con il corretto funzionamento del motore e/o di alcuni componenti del motore. Se l’olio continua a colare o gocciolare dal materiale filtrante dopo 20 minuti dall’oliatura, pulire e oliare di nuovo l’elemento del filtro.
  2. Pulire l’elemento del filtro:
    1. Rimuovere il coperchio e l’elemento del filtro dell’aria.
    2. Colpire leggermente l’elemento per staccare l’eventuale sporcizia. Spazzolare delicatamente con una spazzola dalle setole morbide.
    3. Spruzzare a volontà l’apposito prodotto per la pulizia del filtro dell’aria sul materiale di cotone filtrante. Lasciar spugnare per 10 minuti o arrotolare il materiale di cotone filtrante in una bacinella non profonda contenente prodotto di pulizia per filtri. Rimuovere immediatamente e lasciare agire per dieci minuti.
    4. Risciacquare il materiale filtrante (dirigendo il flusso dal lato pulito verso il lato sporco) con acqua di rubinetto a bassa pressione.
    5. Dopo il risciacquo, eliminare l’acqua in eccesso e lasciar asciugare il materiale filtrante all’aria. NON utilizzare aria compressa o una pistola termica per velocizzare l’asciugatura.
    6. Quando il materiale filtrante è completamente asciutto, è possibile spruzzare olio per filtri dell’aria lungo ciascuna piega una sola volta tenendo l’ugello a una distanza di circa 8 mm (3 in) dal materiale, oppure utilizzare con cautela una bottiglia dispenser per depositare l’olio lungo ciascuna piega per una volta sola. Prima di procedere, attendere 20 minuti per consentire al materiale filtrante di assorbire l’olio. Dopo 20 minuti, ispezionare il materiale filtrante. Applicare con cautela l’olio sui punti bianchi visibili ancora restanti sul materiale filtrante. Lasciare che venga assorbito.
Parti di ricambio

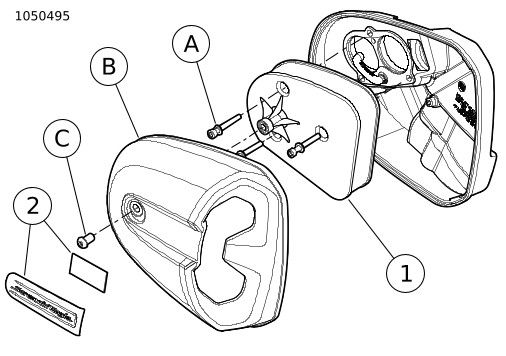

Figura 1. Parti di ricambio: Filtro dell’aria ad alto flusso Screamin’ Eagle Stage: Milwaukee Eight
Tabella 1. Parti di ricambio: Filtro dell’aria ad alto flusso Screamin’ Eagle Stage: Milwaukee Eight
Articolo
Descrizione (quantità)
Numero codice
1
Elemento del filtro dell’aria
Parte non venduta separatamente
2
Inserto del filtro dell’aria
61300835
Elementi menzionati nel testo, ma non contenuti nel kit:
A
Vite del filtro dell’aria (3)
B
Coperchio del filtro dell’aria
C
Vite del coperchio del filtro dell’aria
