Depurador de aire de flujo alto Screamin' Eagle - XG750A
J065332017-08-23
GENERALIDADES
Número de kit
29400350
Modelos
Para obtener información sobre la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Requisitos para la instalación
La instalación correcta de este kit requiere la calibración del ECM. Póngase en contacto con un concesionario Harley-Davidson para obtener detalles.
Este kit requiere la compra por separado del limpiador/desgrasador (99883-88T) disponible en un concesionario Harley-Davidson.
Este kit requiere la compra por separado de fijatornillos y sellador de mediana resistencia Loctite® 243, azul, (99642-97) disponible en un concesionario Harley-Davidson.
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación se requiere el Manual de servicio de su modelo de motocicleta. Disponible en un concesionario Harley-Davidson.
Contenido del kit
Vea Figura 1 y Tabla 1
NOTA
La instalación de este kit por un concesionario autorizado Harley-Davidson no afectará su garantía limitada del vehículo.
Este kit Stage 1 está diseñado para aplicaciones de alto rendimiento solamente. Esta pieza de rendimiento para el motor es legal para la venta o uso en los vehículos con motores con control de la contaminación en California. Las piezas funcionales relacionadas con el motor están diseñadas PARA EL MOTOCICLISTA CON EXPERIENCIA SOLAMENTE.
El depurador de aire contenido en este kit está diseñado para funcionar con este kit solamente. No es legal usar alguna otra combinación de componentes para uso en la calle.
EXTRACCIÓN
  1. Vea fusible principal en el manual de servicio. Quite el fusible principal.
  2. Vea Figura 1 y Tabla 1 Quite la cubierta y el filtro del depurador de aire.
INSTALACIÓN
Instalación del depurador de aire
ADVERTENCIA
El elemento en este kit está diseñado específicamente para utilizarse con la cubierta de equipo original. El uso de este kit con una cubierta del depurador de aire que no sea la cubierta de equipo original podría causar la falla de la carátula del elemento. El kit puede utilizarse junto con otras cubiertas accesorias H-D siempre y cuando se utilice el adaptador correspondiente recomendado en esos kits. Si la carátula del elemento falla, la cubierta podría desprenderse y posiblemente distraer al motociclista, lo cual podría causar la muerte o lesiones graves. (00400b)
NOTA
Siempre que la cubierta del depurador de aire se instale, aplique Loctite® 243 (azul) al tornillo de la cubierta del depurador de aire (3).
1. Vea Figura 1 Asegure el elemento del filtro de aire (1) a la contraplaca del depurador de aire usando los tornillos (A). Ajuste.
Par de ajuste: 5–7 N·m (44–62 in-lbs)
2. Cuidadosamente quite y deseche el inserto original de la cubierta del depurador de aire del depurador de aire (2). Quite todo el adhesivo residual de la cubierta con solvente mineral.
3. Para comprobar la limpieza de la superficie, limpie el área del inserto con una mezcla de 50 a 79% de alcohol isopropílico y 30 a 50% de agua destilada. Permita que seque completamente.
NOTA
El inserto de la cubierta del depurador de aire en este kit utiliza cinta resellable 3M™ Dual Lock™. La cinta se puede separar y volver a juntar para acceder al tornillo de la cubierta del depurador de aire y darle servicio.
4. Despegue el forro del respaldo adhesivo del inserto de la cubierta del depurador de aire (2). Coloque el inserto sobre la cubierta del depurador de aire (B) sin que el adhesivo de la superficie toque la cubierta. Alinee el inserto con el hueco en la cubierta del depurador de aire.
5. Presione el inserto de la cubierta del depurador de aire firmemente contra la cubierta en toda la circunferencia y sostenga la presión durante 30 segundos. Después de soltar la presión, evite el contacto directo con el inserto durante aproximadamente 20 minutos.
NOTA
Como mínimo permita 24 horas después de colocar el inserto antes de exponer el área al lavado vigoroso, rocío fuerte de agua o clima extremo. La unión del adhesivo aumentará a su fuerza máxima después de 72 horas aproximadamente a la temperatura ambiente normal.
6. Con cuidado haga palanca para sacar el inserto del depurador de aire (3) fuera de la cubierta del depurador de aire, para acceder al agujero del tornillo de montaje de la cubierta del depurador de aire.
7. Instale el tornillo de la cubierta del depurador de aire (C). Ajuste.
Par de ajuste: 6–8 N·m (53–71 in-lbs)
Armado final
  1. Vea el manual de servicio. Instale el fusible principal.
Recalibración del ECM
AVISO
Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b)
MANTENIMIENTO
Mantenimiento del elemento del depurador de aire
  1. Inspeccione el elemento del filtro de aire cada 8047 km (5000 mi) o más a menudo en condiciones de mucho polvo.
    2. NOTA
      El uso de métodos o productos de limpieza, secado o lubricación que no sean los que se muestran puede ocasionar daños en el filtro y anular la garantía del fabricante.
      El limpiador para filtro de aire K&N® Air Filter Cleaner está disponible en un concesionario Harley-Davidson. botella de aerosol de 0,95 l (1 qt), (99883-88T) o una botella de aerosol de 0,35 l (12 oz líquidas) como parte del kit de servicio para el cuidado de filtros (99850-92T).
      El aceite para filtro de aire K&N® también está disponible en un concesionario Harley-Davidson. Lata de aerosol de 12,25 oz (347 gramos), (99882-88T) o una de 6,5 oz. (184 g) como parte del kit de servicio para el cuidado de filtros.
      NO LUBRIQUE EN EXCESO EL FILTRO DE AIRE. El exceso de aceite interferirá con el funcionamiento correcto del motor o ciertos componentes del motor. Si después de 20 minutos de aplicar aceite el medio de filtración aún está drenando o goteando aceite, limpie y vuelva a aplicar aceite al elemento del filtro.
  2. Limpiar el elemento del filtro:
    1. Extraiga la cubierta del depurador de aire y el elemento del filtro de aire.
    2. Golpee el elemento para soltar la suciedad floja. Cepille suavemente con un cepillo de cerdas suaves.
    3. Rocíe limpiador de filtro de aire abundantemente en el medio de filtración de algodón. Permita que se empape durante 10 minutos o bien haga rodar y empape el medio de filtración de algodón en un colector poco profundo con limpiador de filtro de aire. Sáquelo inmediatamente y permita que se empape durante diez minutos.
    4. Lave el medio de filtración (fluyendo del lado limpio al lado sucio) con agua del grifo a baja presión.
    5. Después de lavarlo, sacuda el exceso de agua y permita que el medio de filtración seque al aire. NO use aire comprimido ni una pistola de calor para acelerar el secado.
    6. Después de que el medio de filtración esté completamente seco, puede rociar aceite para filtro de aire solamente una vez a lo largo de cada pliegue, sosteniendo la boquilla de rociado aproximadamente a 8 cm (3 in) del medio o bien cuidadosamente utilizar una botella exprimible para depositar el aceite a lo largo de cada pliegue, solamente una vez. Deje que el aceite se absorba en el filtro durante 20 minutos antes de seguir. Transcurridos los 20 minutos, inspeccione el medio de filtración. Aplique cuidadosamente aceite a cualquier punto blanco que aún pueda verse en el medio de filtración. Permita que se absorba.
Piezas de servicio

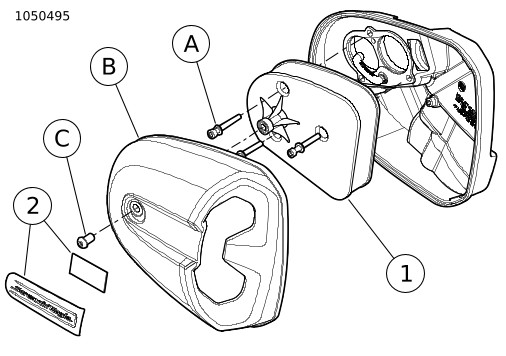

Figura 1. Piezas de servicio: Depurador de aire de flujo alto Screamin' Eagle - Milwaukee Eight™
Tabla 1. Piezas de servicio: Depurador de aire de flujo alto Screamin' Eagle - Milwaukee Eight™
Artículo
Descripción (cantidad)
Número de pieza
1
Elemento del filtro de aire
No se vende por separado
2
Inserto del depurador de aire
61300835
Artículos mencionados en el texto, pero no incluidos en el kit:
A
Tornillo para depurador de aire (3)
B
Cubierta del depurador de aire
C
Tornillo de la cubierta del depurador de aire
