SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3 KIT
J063142021-12-01
OPĆENITO
Broj kompleta
92500056, 92500057, 92500070, 92500071, 92500072
Modeli
Informacije o ugrađivanju dijelova za pojedini model potražite u Dijelovi i pribor (Dijelovi i pribor) Maloprodajnom katalogu ili odjeljku Parts and Accessories (Dijelovi i pribor) na stranici www.harley-davidson.com .
Pazite da imate najnoviju verziju uputa. Dostupna je na: h-d.com/isheets
Obratite se centru za podršku korisnicima tvrtke Harley-Davidson na broj telefona 1-800-258-2464 (samo u SAD-u) ili 1-414-343-4056.
Zahtjevi za postavljanje
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za ovo postavljanje potreban servisni priručnik za vaš model motocikla, koji je dostupan:
- Kod dobavljača za Harley-Davidson.
- Na H-D Portalu servisnih informacija, na koji se može pretplatiti i dostupan je za većinu modela iz 2001. i novijih. Za više informacija pogledajte Često postavljana pitanja o pretplatama.
- Svi modeli: za ispravan rad potrebno je kupiti Screamin' Eagle Pro Street Tuner (br. dijela 41000008C).
- 2017. – 2019.: potrebno je zasebno kupiti komplet za montažu pumpe ulja (br. dijela 62400247 – hlađeno uljem) ili (br. dijela 62400248 – dvostruko hlađenje).
- Za modele iz 2017. - 2018. s osnovnim motorom 107: potrebno je zasebno kupiti komplet spojke visokog kapaciteta SE (37000258).
- Potrebno je zasebno kupiti komplet filtra zraka Screamin‘ Eagle High Flow.
- Potrebno je zasebno kupiti komplet za pričvršćivanje pogona bregastog vratila (br. dijela 25566-06).
- Potrebno je zasebno kupiti komplet odstojnika bregastog vratila (br. dijela 25928-06).
Ove su stavke dostupne kod lokalnog dobavljača za Harley-Davidson.
NAPOMENA
Komplet je namijenjen samo za izvedbe visokih performansi. Komplet za poboljšanje performansi motora dostupan je za zakonitu kupovinu i upotrebu u Kaliforniji na motornim vozilima s kontroliranim zagađenjem na navedenim modelima. Obratite se lokalnom Harley-Davidson dobavljaču za usklađenost s propisima na svom području.
Oznaka ispušnih plinova se isporučuje s ovim kompletom na temelju emisijskih regulacija Kalifornijskog odbora za zračne resurse (CARB)/EPA.
PRIPREMA
UPOZORENJETijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
NAPOMENA
Pogledajte postupke u servisnom priručniku.
| 1. | Postavite motocikl uspravno. | |
| 2. | Deaktivirajte sigurnosni sustav. | |
| 3. | Uklonite sjedalo. | |
| 4. | Izvadite glavni osigurač. | |
| 5. | Uklonite spremnik goriva. | |
| 6. | Dvostruko hlađenje: Ispraznite rashladno sredstvo. |
UKLONITE
NAPOMENA
Sljedeći koraci služe za kratak pregled postupka. Slijedite postupke u servisnom priručniku.
| 1. | Uklonite sklop filtra zraka. | |
| 2. | Uklonite ispušni sustav. | |
| 3. | Izvadite indukcijski modul. | |
| 4. | Odspojite veze kabela s glave cilindra. | |
| 5. | Izvadite vodove hladnjaka ulja i razvodnike iz motora. | |
| 6. | Uklonite poklopce zglobnih prekidača, prekretne poluge, poluge podizača ventila i cijevi poluga podizača ventila. | |
| 7. | Uklonite glave cilindara, cilindar, i klipove. | |
| 8. | Uklonite poklopce podizača, proturotacijske uređaje i podizače. | |
| 9. | Uklonite poklopac bregaste osovine, ploče bregaste osovine i bregastu osovinu. | |
| 10. | Izvadite uljnu pumpu. | |
| 11. | Uklonite unutarnji ležaj bregaste osovine. | |
| 12. | Uklonite postojeću oprugu kvačila. |
POSTAVLJANJE
NAPOMENA
Sljedeći koraci služe za kratak pregled postupka. Slijedite postupke u servisnom priručniku.
Postavite komplet spojke visokog kapaciteta Screamin Eagle (37000258) ako nadograđujete na spojku s 10 lamela. Pogledajte servisni priručnik.
| 1. | Slika 3 Postavite iglični ležaj bregastog vratila (4). | |
| 2. | Postavite uljnu pumpu (5). Pogledajte zahtjeve za ugradnju. | |
| 3. | Postavite bregasto vratilo (3). | |
| 4. | Provjerite da je tempiranje bregaste osovine na koljenasto vratilo ispravno. | |
| 5. | Slika 2 Postavite podizače (5), proturotacijski uređaj, brtve poklopca podizača (4) i poklopce podizača. | |
| 6. | Slika 1
Postavite klipove (1) i cilindre (2).
Slijedite upute isporučene s kompletom klipova i cilindra. NAPOMENA Za ovaj se komplet upotrebljava posebni niz zateznog momenta glave. | |
| 7. | Postavite glave cilindra pomoću novih matica s prirubnicom (4). | |
| 8. | Postavite cijevi poluga podizača ventila i poluge podizača ventila. | |
| 9. | Dok je klip otprilike na položaju Donja mrtva točka (BDC) u radnom hodu, postavite klackalice. Pritežite vijke naizmjence kako biste ravnomjerno spustili vratilo zglobnog prekidača. | |
| 10. | Postavite poklopce zglobnih prekidača na motor. | |
| 11. | Postavite poklopac bregastog vratila. a. Provjerite da je tempiranje bregaste osovine na koljenasto vratilo ispravno. | |
| 12. | Postavite indukcijski modul. | |
| 13. | Spojite priključke kabelskih snopova na motor i indukcijski modul. | |
| 14. | Razvodnike i vodove hladnjaka ulja postavite na glave cilindara. | |
| 15. | Postavite ispušni sustav. | |
| 16. | Postavite sklop filtra zraka: | |
| 17. |
Postavite
novu
oznaku ispušnih plinova.
a. Pronađite oznaku ispušnih plinova na cijevi okvira ispod upravljača. b. Postavite novu djelomičnu oznaku iz kompleta na gornji dio oznake ispušnih plinova na cijevi okvira. |
U CIJELOSTI
NAPOMENA
Pogledajte postupke u servisnom priručniku.
| 1. | Postavite spremnik goriva. | |
| 2. | Postavite glavni osigurač. | |
| 3. | Dvostruko hlađenje: Napunite sustav hlađenja i pročistite zrak prema uputama u servisnom priručniku. | |
| 4. | Postavite sjedalo. Nakon postavljanja povucite sjedalo kako biste provjerili je li pričvršćeno. | |
| 5. | Ponovno kalibrirajte ECM s ispravnom konfiguracijom. |
SERVISNI DIJELOVI
Slika 1. Servisni dijelovi: Komplet Screamin' Eagle Milwaukee-Eight™ Stage 3
Tablica 1.
Stavka | Opis | Količina | Broj dijela |
|---|---|---|---|
1 | Komplet klipova, 114 in³ | 1 | 21900084 |
1 | Komplet klipova, 117 in³ | 1 | 21900087 |
2 | Komplet cilindra (HOG crna) | 1 | 16800120 |
2 | Komplet cilindra (crni granit) | 1 | 16800125 |
2 | Komplet cilindra, (HOG crni bez oznaka) | 1 | 16800174 |
3 | O-prsten, razdjelnik rashladnog sredstva | 4 | 11900090 |
4 | Matica prirubnice | 8 | 10200303 |
5 | Komplet opruga ventila visokih performansi | 18100080 | |
6 | Brtva ispuha | 2 | 65324-83B |
Napomene:
| |||
Slika 2. Servisni dijelovi, razvodni mehanizam: Komplet Screamin' Eagle Milwaukee-Eight™ Stage 3
Tablica 2.
Stavka | Opis | Količina | Broj dijela |
|---|---|---|---|
1 | O-prsten | 4 | 11293 |
2 | O-prsten | 4 | 11132A |
3 | O-prsten | 4 | 11145A |
4 | Brtva, poklopac podizača | 2 | 25700362 |
5 | Komplet podizača, visoki kapacitet | 1 | 18572-13 |
6 | Brtva, poklopac donjeg zglobnog prekidača | 2 | 25700425 |
7 | O-prsten, odzračnik | 2 | 11900116 |
8 | Brtva, poklopac gornjeg zglobnog prekidača | 2 | 25700372 |

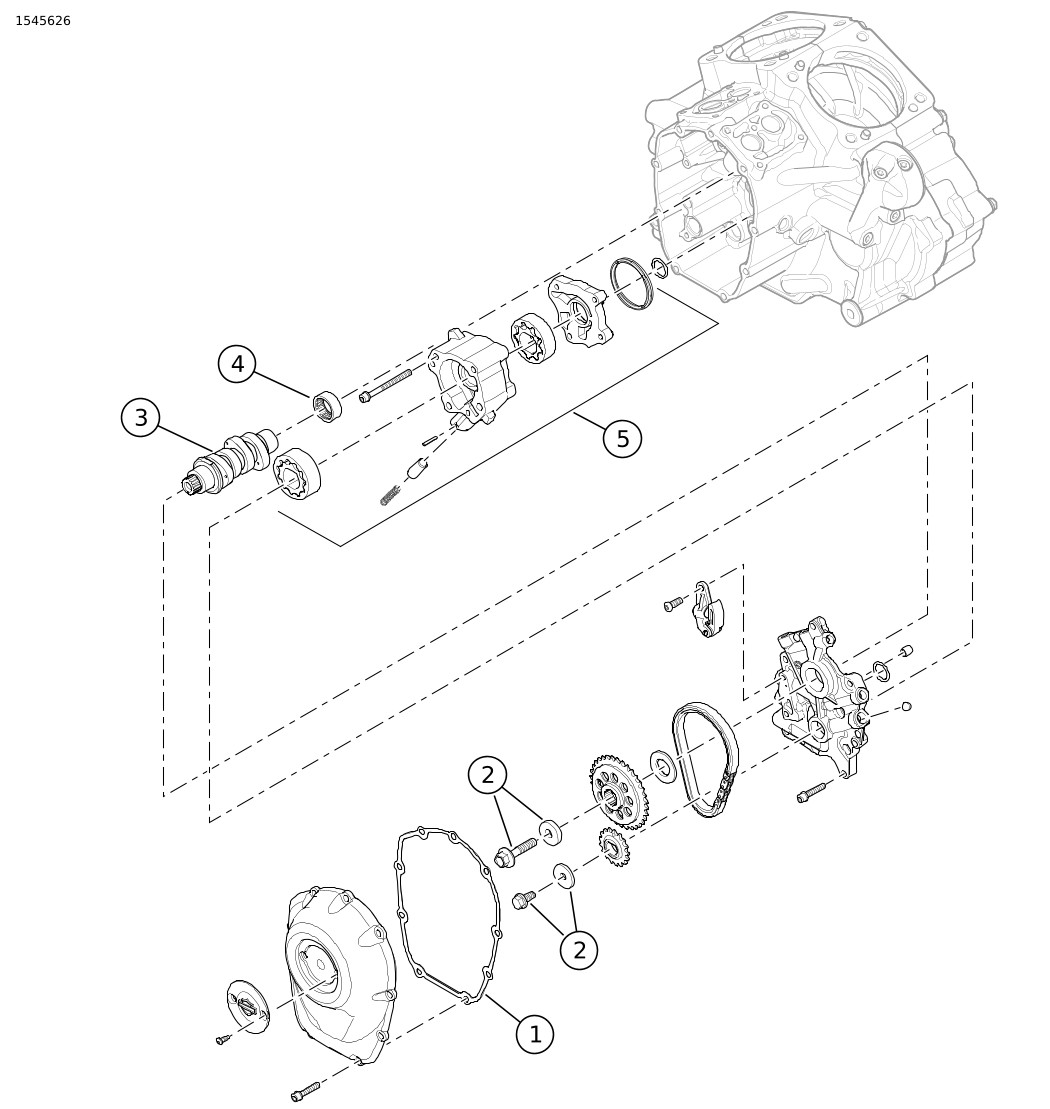

Slika 3. Servisni dijelovi: Komplet Screamin' Eagle Milwaukee-Eight™ Stage 3
Tablica 3. Servisni dijelovi
Stavka | Opis | Količina | Broj dijela |
|---|---|---|---|
1 | Brtva, poklopac bregaste osovine | 1 | 25700370 |
2 | Pričvrsni komplet pogonskog zupčanika bregaste osovine | 1 | 25566-06 |
3 | Bregasta osovina, SE8-498 | 1 | 25400202 |
4 | Ležaj, igla | 1 | 9298B |
5 | Sklop pumpe ulja (mora se kupiti zasebno, po potrebi) | 1 | 62400247 ili 62400248 |
6 | Oznaka ispušnih plinova (nije prikazano) | 1 | Ne prodaje se zasebno |
