SCREAMIN' EAGLE MILWAUKEE-EIGHT™ 3. ETAPI KOMPLEKT
J063142021-12-01
ÜLDOSA
Komplekti number
92500056, 92500057, 92500070, 92500071, 92500072
Mudelid
Mudeli sobivuse teavet vaadake Varuosad ja tarvikud (P&A) jaemüügikataloogist või www.harley-davidson.com varuosade ja tarvikute jaotisest.
Veenduge, et kasutatakse juhendi uusimat versiooni. See on saadaval aadressil: h-d.com/isheets
Võtke ühendust Harley-Davidsoni klienditeeninduskeskusega +1-800-258-2464 (ainult USA) või +1-414-343-4056.
Paigaldusnõuded
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
MÄRKUS.
See juhiste leht viitab hooldusjuhendi teabele. Paigaldamiseks vajate konkreetse mootorratta mudelile vastavat hooldusjuhendit ning see on saadaval:
- Harley-Davidsoni edasimüüja juures.
- H-D hooldusteabe portaalis, tellimispõhine juurdepääs on saadaval enamiku 2001. ja uuemate mudelite jaoks. Lisateabe saamiseks vt korduma kippuvad küsimused tellimuste kohta .
- Kõik mudelid: nõuetekohaseks toimimiseks on vaja osta eraldi Screamin’ Eagle Pro Street Tuner (tootenr 41000008C).
- 2017–2019: vajalik on eraldi müüdava õlipumba koostu komplekti (osa nr 62400247 – õlijahutusega) või (osa nr 62400248 – kaksikjahutusega) soetamine.
- 2017.–2018. a mudelid, millel on 107 baasvarustuse mootor: vajavad eraldi müüdava SE suure võimsusega sidurikomplekti (37000258) soetamist.
- Vajalik on Screamin Eagle‘i suure läbilaskevõimega õhupuhastikomplekti eraldi ostmine.
- Vajalik on nukk-ajami kinnituskomplekti eraldi ostmine (osa nr 25566-06).
- Vajalik on Cam Spacer (nuki vahepuksi) komplekti eraldi ostmine (osa nr 25928-06).
Need tooted saate tellida kohalikult Harley-Davidsoni edasimüüjalt.
MÄRKUS.
See komplekt on mõeldud ainult suure jõudlusega rakendustele, Antud mootoriga seotud jõudluse suurendamise komplekt on Californias legaalselt müüdav ja kasutatav saaste kontrollimisega sõidukitel, kui paigaldada määratletud mudelitele. Teie piirkonnas kohalike määruste kohta lisateabe saamiseks pöörduge Harley-Davidsoni volitatud edasimüüja poole.
Sellesse komplekti kuulub ka osalise heite silt, mis on California õhuressursside komitee (California Air Resource Board, CARB) ja EPA heidete määruse poolt nõutud.
ETTEVALMISTAMINE
HOIATUS!Kütusesüsteemi hooldamisel ärge suitsetage ega hoidke seda lahtise leegi või sädemete läheduses. Bensiin on väga kergesti süttiv ja väga plahvatusohtlik, mis võib põhjustada surma või raskeid vigastusi. (00330a)
MÄRKUS.
Vaadake toiminguid hooldusjuhendist.
| 1. | Seadke mootorratas püstiasendisse. | |
| 2. | Vabastage turvasüsteem. | |
| 3. | Eemaldage iste. | |
| 4. | Eemaldage peakaitse. | |
| 5. | Eemaldage kütusepaak. | |
| 6. | Topeltjahutusega: tühjendage jahutusvedeliku süsteem. |
EEMALDAMINE
MÄRKUS.
Järgmised toimingud on toodud toimingu juhistena. Järgige hooldusjuhendis olevaid toiminguid.
| 1. | Eemaldage õhupuhasti koost. | |
| 2. | Eemaldage väljalaskesüsteem. | |
| 3. | Eemaldage sisselaskemoodul. | |
| 4. | Ühendage juhtmeühendused plokikaane küljest lahti. | |
| 5. | Eemaldage mootorist õlijahutusvedeliku voolikud ja kollektorid. | |
| 6. | Eemaldage klapikaaned, nookurid, tõukurvardad ja tõukurvarraste torud. | |
| 7. | Eemaldage plokikaaned, silinder ja kolvid. | |
| 8. | Eemaldage tõstjate katted, pöörlemisvastased seadmed ja tõstjad. | |
| 9. | Eemaldage nuki kate, nuki plaat ja nukkvõll. | |
| 10. | Eemaldage õlipump. | |
| 11. | Eemaldage sisemise nuki laagrid. | |
| 12. | Eemaldage olemasolev sidurivedru. |
PAIGALDAMINE
MÄRKUS.
Järgmised toimingud on toodud toimingu juhistena. Järgige hooldusjuhendis olevaid toiminguid.
Paigaldage suure võimsusega sidurkomplekt Screamin Eagle High Capacity Clutch (37000258), kui uuendate 10 plaadisidurile. Vaadake hooldusjuhendit.
| 1. | Joonis 3 Paigaldage nukkvõlli nõellaager (4). | |
| 2. | Paigaldage õlipump (5). Vaadake paigaldusnõudeid. | |
| 3. | Paigaldage nukkvõllid (3). | |
| 4. | Veenduge, et nukkvõllilt väntvõllile ajastustähis on korralikult joondatud. | |
| 5. | Joonis 2 Paigaldage tõstjad (5), pöörlemisvastane seade, tõstjate katete tihendid (4) ja tõstjate katted. | |
| 6. | Joonis 1
Paigaldage kolvid (1) ja silindrid (2).
Järgige kolvi ja silindri komplektiga kaasas olevaid juhiseid. MÄRKUS. See komplekt nõuab kindlas järjekorras pingutamist. | |
| 7. | Paigaldage plokikaas kasutades uusi äärikute mutreid (4). | |
| 8. | Paigaldage tõukurvarraste torud ja tõukurvardad. | |
| 9. | Kolviga toitekäigu asendis umbes Alumine surnud koht (BDC) , paigaldage nookurid. Pingutage vaheldumisi kruvisid, et tõmmata lõikehoob ühtlaselt alla. | |
| 10. | Paigaldage klapikaaned mootori külge. | |
| 11. | Paigaldage nuki kate. a. Veenduge, et nukkvõllilt väntvõllile ajastustähis on korralikult joondatud. | |
| 12. | Paigaldage induktsioonimoodul. | |
| 13. | Ühendage juhtmestiku ühendused mootori ja induktsioonimooduliga. | |
| 14. | Paigaldage kollektorid ja jahutusvedeliku voolikud plokikaantele. | |
| 15. | Paigaldage väljalaskesüsteem. | |
| 16. | Paigaldage õhupuhasti koost. | |
| 17. |
Paigaldage
uus
emissioonide silt.
a. Kleepige emissioonide silt juhtraua alla raami torule. b. Pange selle komplekti uus osade silt raami torule emissioonide sildi kohale. |
KOMPLEKTEERIGE
MÄRKUS.
Vaadake toiminguid hooldusjuhendist.
| 1. | Paigaldage kütusepaak. | |
| 2. | Paigaldage peakaitse. | |
| 3. | Topeltjahutusega: Täitke jahutussüsteem ja õhutustage vastavalt hooldusjuhendi juhistele. | |
| 4. | Paigaldage iste. Tõmmake istet üles, et kontrollida, kas see on pärast paigaldamist kinnitatud. | |
| 5. | Kalibreerige ECM uuesti vajaliku õige kalibreerimisega. |
HOOLDATAVAD OSAD
Joonis 1. Hooldatavad osad: SCREAMIN' EAGLE MILWAUKEE-EIGHT™ 3. etapi komplekt
Tabel 1.
Üksus | Kirjeldus | Kogus | Tootenumber |
|---|---|---|---|
1 | Kolvi komplekt, 114 tolli³ | 1 | 21900084 |
1 | Kolvi komplekt, 117 tolli³ | 1 | 21900087 |
2 | Silindrikomplekt (must HOG) | 1 | 16800120 |
2 | Silindrikomplekt (must graniit) | 1 | 16800125 |
2 | Silindrikomplekt (must HOG ilma esiletõstmiseta) | 1 | 16800174 |
3 | O-rõngas, jahutusvedeliku kollektor | 4 | 11900090 |
4 | Ääriku mutter | 8 | 10200303 |
5 | Jõudluse klapi vedrukomplekt | 18100080 | |
6 | Väljalaske tihend | 2 | 65324-83B |
Märkused.
| |||
Joonis 2. Hooldatavad osad, klapirida: SCREAMIN' EAGLE MILWAUKEE-EIGHT™ 3. etapi komplekt
Tabel 2.
Üksus | Kirjeldus | Kogus | Tootenumber |
|---|---|---|---|
1 | O-rõngas | 4 | 11293 |
2 | O-rõngas | 4 | 11132A |
3 | O-rõngas | 4 | 11145A |
4 | Tihend, tõstja kate | 2 | 25700362 |
5 | Tõstja komplekt, suur võimsus | 1 | 18572-13 |
6 | Tihend, alumine klapikaas | 2 | 25700425 |
7 | O-rõngas, õhutusseade | 2 | 11900116 |
8 | Tihend, ülemine klapikaas | 2 | 25700372 |

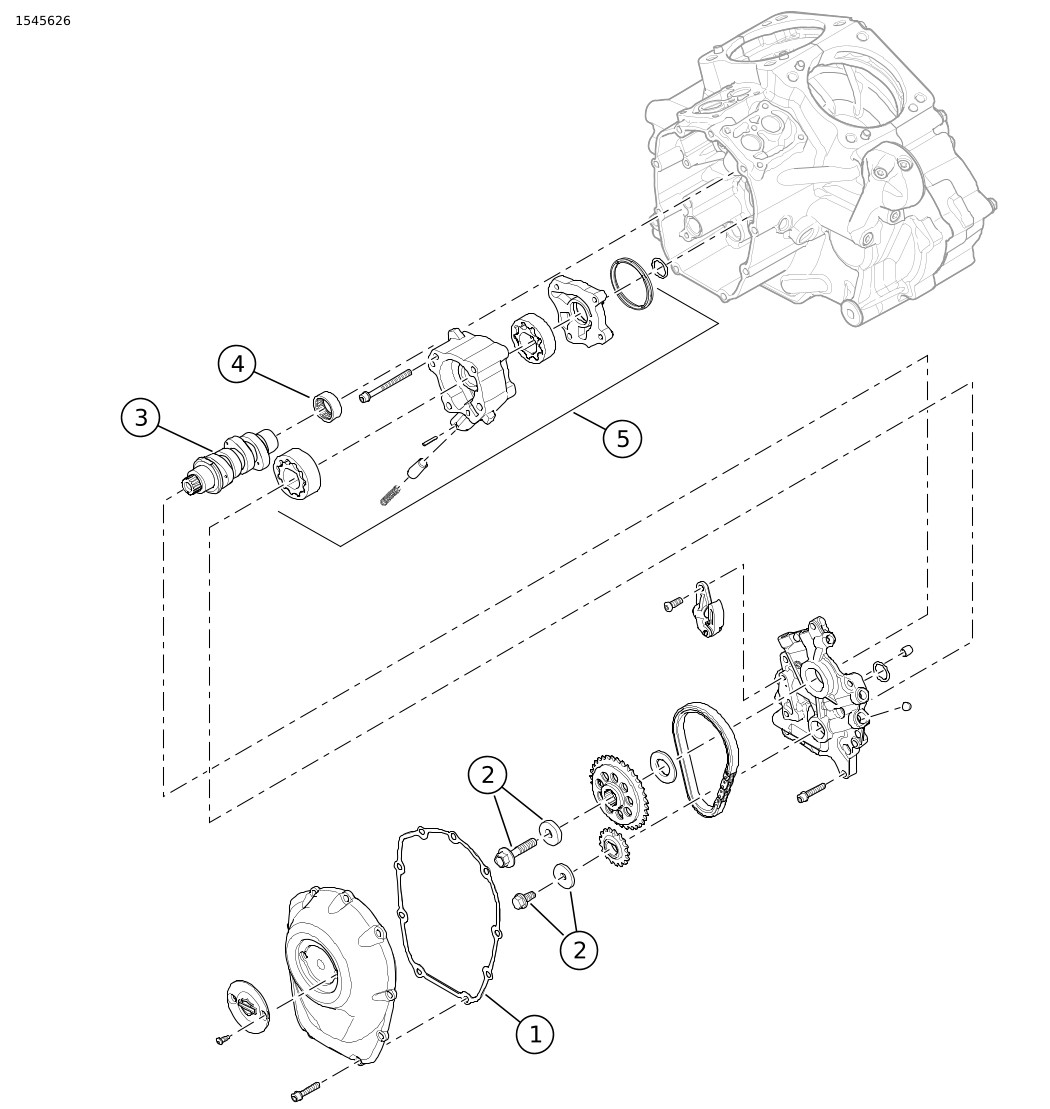

Joonis 3. Hooldatavad osad: SCREAMIN' EAGLE MILWAUKEE-EIGHT™ 3. etapi komplekt
Tabel 3. Hooldatavad osad
Üksus | Kirjeldus | Kogus | Tootenumber |
|---|---|---|---|
1 | Tihend, nuki kate | 1 | 25700370 |
2 | Nukkvõlli ajami ketiratta piiramiskomplekt | 1 | 25566-06 |
3 | Nukkvõll, SE8-498 | 1 | 25400202 |
4 | Laager, nõel | 1 | 9298B |
5 | Õlipumba koost (tuleb vajadusel eraldi osta) | 1 | 62400247 või 62400248 |
6 | Osalise heite reguleerimise silt (pole näidatud) | 1 | Ei müüda eraldi |
