ΚΙΤ ΣΤΑΔΙΟΥ 3 SCREAMIN' EAGLE ΓΙΑ MILWAUKEE-EIGHT™
J063142021-12-01
ΓΕΝΙΚΑ
Αριθμός κιτ
92500056, 92500057, 92500070, 92500071, 92500072
Μοντέλα
Για πληροφορίες σχετικά με την τοποθέτηση, ανατρέξτε στον Εξαρτήματα και αξεσουάρ (P&A) Κατάλογο Λιανικής Πώλησης ή στην ενότητα Εξαρτήματα και Αξεσουάρ του www.harley-davidson.com .
Βεβαιωθείτε ότι χρησιμοποιείτε την πιο πρόσφατη έκδοση του φύλλου οδηγιών. Είναι διαθέσιμο στο: h-d.com/isheets
Επικοινωνήστε με το Κέντρο υποστήριξης πελατών Harley-Davidson στο 1-800-258-2464 (μόνο ΗΠΑ) ή 1-414-343-4056.
Απαιτήσεις τοποθέτησης
ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ ασφάλεια του αναβάτη και του συνεπιβάτη εξαρτάται από τη σωστή τοποθέτηση αυτού του κιτ. Ακολουθήστε τις κατάλληλες διαδικασίες του εγχειριδίου σέρβις. Εάν δεν είστε σε θέση να εκτελέσετε τη διαδικασία ή εάν δεν διαθέτετε τα σωστά εργαλεία, ζητήστε από έναν εμπορικό αντιπρόσωπο Harley-Davidson να διεξαγάγει την τοποθέτηση. Η ακατάλληλη τοποθέτηση αυτού του κιτ θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00333b)
ΣΗΜΕΙΩΣΗ
Το παρόν φύλλο οδηγιών παραπέμπει σε πληροφορίες του εγχειριδίου σέρβις. Για αυτήν την εγκατάσταση απαιτείται εγχειρίδιο σέρβις για τη μοτοσικλέτα αυτού του έτους και μοντέλου, το οποίο είναι διαθέσιμο:
- σε έναν εμπορικό αντιπρόσωπο Harley-Davidson.
- στην Πύλη πληροφοριών σέρβις H-D, ένα σύστημα πρόσβασης με συνδρομή που διατίθεται για τα περισσότερα μοντέλα του έτους 2001 και μεταγενέστερα. Για περισσότερες πληροφορίες, ανατρέξτε στο θέμα Συχνές ερωτήσεις σχετικά με τις συνδρομές .
- Όλα τα μοντέλα: Για σωστή λειτουργία απαιτείται ξεχωριστή αγορά του Screamin' Eagle Pro Street Tuner (Συντονιστής Screamin' Eagle Pro Street) (Αρ. εξαρτήματος 41000008C).
- 2017-2019: Απαιτείται ξεχωριστή αγορά του κιτ μηχανισμού αντλίας λαδιού (Αρ. εξαρτήματος 62400247 - ελαιόψυκτο) ή (Αρ. εξαρτήματος 62400248 - Twin Cooled).
- Μοντέλα των ετών 2017-2018 εξοπλισμένα με βάση μηχανής 107: Απαιτεί ξεχωριστή αγορά κιτ συμπλέκτη υψηλής χωρητικότητας SE (37000258).
- Ξεχωριστή αγορά του κιτ φίλτρου αέρα υψηλής ροής Screamin Eagle.
- Απαιτείται ξεχωριστή αγορά του κιτ διατήρησης μονάδας δίσκου (Αρ. εξαρτήματος 25566-06).
- Απαιτείται η ξεχωριστή αγορά του Cam Spacer Kit (Κιτ αποστατών εκκεντροφόρου) (Αρ. εξαρτήματος 25928-06).
Τα προϊόντα αυτά είναι διαθέσιμα στον τοπικό εμπορικό αντιπρόσωπο Harley-Davidson.
ΣΗΜΕΙΩΣΗ
Το κιτ αυτό προορίζεται μόνο για εφαρμογές υψηλής απόδοσης. Αυτό το κιτ βελτίωσης απόδοσης του κινητήρα μπορεί να πωληθεί ή να χρησιμοποιηθεί νομίμως στην Καλιφόρνια σε μηχανοκίνητα οχήματα υπό καθεστώς ελέγχου εκπομπών καυσαερίων όταν τοποθετείται σε συγκεκριμένα μοντέλα. Για τις τοπικές απαιτήσεις συμμόρφωσης, ρωτήστε τον εμπορικό αντιπρόσωπο Harley-Davidson στην περιοχή σας.
Σε αυτό το κιτ περιλαμβάνεται μια τμηματική ετικέτα περί των εκπομπών βάσει της μηχανικής βελτίωσης, ως απαιτείται από το Συμβούλιο πόρων αέρα Καλιφόρνιας (CARB)/τους κανονισμούς του Οργανισμού Προστασίας Περιβάλλοντος (EPA) των Η.Π.Α.
ΠΡΟΕΤΟΙΜΑΣΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΣΗΚατά τη διεξαγωγή σέρβις στο σύστημα καυσίμου, μην καπνίζετε και μην επιτρέπετε γυμνές φλόγες ή σπινθήρες στο γύρω χώρο. Η βενζίνη είναι εξαιρετικά εύφλεκτη και ιδιαίτερα εκρηκτική, κάτι το οποίο θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00330a)
ΣΗΜΕΙΩΣΗ
Ανατρέξτε στις διαδικασίες του εγχειριδίου σέρβις.
| 1. | Τοποθετήστε τη μοτοσικλέτα σε όρθια θέση. | |
| 2. | Αφοπλίστε το σύστημα ασφάλειας. | |
| 3. | Αφαιρέστε τη σέλα. | |
| 4. | Αφαιρέστε την κύρια ασφάλεια. | |
| 5. | Αφαιρέστε το ρεζερβουάρ καυσίμου. | |
| 6. | Twin-Cooled: Αποστραγγίστε το σύστημα ψύξης. |
ΑΦΑΙΡΕΣΗ
ΣΗΜΕΙΩΣΗ
Τα παρακάτω βήματα παρέχονται ως σύνοψη της διαδικασίας. Ακολουθήστε τις διαδικασίες του εγχειριδίου σέρβις.
| 1. | Αφαιρέστε τη διάταξη φίλτρου αέρα. | |
| 2. | Αφαιρέστε το σύστημα εξάτμισης. | |
| 3. | Αφαιρέστε τη μονάδα εισαγωγής. | |
| 4. | Αποσυνδέστε την καλωδίωση από την κυλινδροκεφαλή. | |
| 5. | Αφαιρέστε τις γραμμές και τις πολλαπλές του ψυκτικού του λαδιού από τον κινητήρα. | |
| 6. | Αφαιρέστε τα καλύμματα των κυλινδροκεφαλών, τα ζύγωθρα, τους διωστήρες και τους σωλήνες διωστήρων. | |
| 7. | Αφαιρέστε κυλινδροκεφαλές, κυλίνδρους και έμβολα. | |
| 8. | Αφαιρέστε καλύμματα ανυψωτήρων, διατάξεις που εμποδίζουν την περιστροφή και τους ανυψωτήρες. | |
| 9. | Αφαιρέστε το κάλυμμα του εκκέντρου, την πλάκα εκκέντρου και τον εκκεντροφόρο. | |
| 10. | Αφαίρεση φίλτρου λαδιού. | |
| 11. | Αφαιρέστε το εσωτερικό ρουλεμάν του εκκέντρου. | |
| 12. | Αφαιρέστε το υπάρχον ελατήριο συμπλέκτη. |
ΤΟΠΟΘΕΤΗΣΗ
ΣΗΜΕΙΩΣΗ
Τα παρακάτω βήματα παρέχονται ως σύνοψη της διαδικασίας. Ακολουθήστε τις διαδικασίες του εγχειριδίου σέρβις.
Εγκαταστήστε το κιτ συμπλέκτη υψηλής χωρητικότητας Screamin Eagle (37000258) εάν ενημερώνεται σε συμπλέκτη 10 πλακών. Δείτε το εγχειρίδιο σέρβις.
| 1. | Εικόνα 3 Τοποθετήστε το βελονοειδές ρουλεμάν του εκκεντροφόρου (4). | |
| 2. | Τοποθετήστε την αντλία λαδιού (5). Δείτε τις απαιτήσεις εγκατάστασης. | |
| 3. | Τοποθετήστε το κάλυμμα του εκκεντροφόρου (3). | |
| 4. | Βεβαιωθείτε ότι έχουν ευθυγραμμιστεί σωστά οι ενδείξεις χρονισμού εκκεντροφόρου-στροφαλοφόρου. | |
| 5. | Εικόνα 2 Τοποθετήστε τους ανυψωτήρες (5), τη διάταξη που εμποδίζει την περιστροφή, τα παρεμβύσματα καλυμμάτων ανυψωτήρων (4) και τα καλύμματα των ανυψωτήρων. | |
| 6. | Εικόνα 1
Τοποθετήστε τα έμβολα (1) και τους κυλίνδρους (2).
Ακολουθήστε τις οδηγίες που παρέχονται με το κιτ εμβόλων και κυλίνδρου. ΣΗΜΕΙΩΣΗ Αυτό το κιτ χρησιμοποιεί μια ειδική ακολουθία ροπής κεφαλής. | |
| 7. | Τοποθετήστε τις κυλινδροκεφαλές χρησιμοποιώντας νέα παξιμάδια με φλάντζα (4). | |
| 8. | Τοποθετήστε τους σωλήνες διωστήρων και τους διωστήρες. | |
| 9. | Με το έμβολο να βρίσκεται περίπου στο Κάτω νεκρό σημείο (BDC) στη διαδρομή ισχύος, τοποθετήστε τα ζύγωθρα (ταλαντούμενους βραχίονες). Σφίξτε εκ περιτροπής τις βίδες ώστε να τραβηχτεί ομοιόμορφα ο άξονας των ζυγώθρων προς τα κάτω. | |
| 10. | Τοποθετήστε τα καλύμματα των κυλινδροκεφαλών στον κινητήρα. | |
| 11. | Εγκαταστήστε το κάλυμμα εκκεντροφόρου. a. Βεβαιωθείτε ότι έχουν ευθυγραμμιστεί σωστά οι ενδείξεις χρονισμού εκκεντροφόρου-στροφαλοφόρου. | |
| 12. | Τοποθετήστε τη μονάδα εισαγωγής. | |
| 13. | Συνδέστε την καλωδίωση στον κινητήρα και στη μονάδα εισαγωγής. | |
| 14. | Τοποθετήστε τις πολλαπλές και τις γραμμές ψυκτικού μέσου στις κυλινδροκεφαλές. | |
| 15. | Τοποθετήστε το σύστημα εξάτμισης. | |
| 16. | Τοποθετήστε τη διάταξη φίλτρου αέρα. | |
| 17. |
Εγκαταστήστε
νέα
ετικέτα εκπομπών.
a. Εντοπίστε την ετικέτα εκπομπών στον σωλήνα του σκελετού κάτω από τις μπάρες τιμονιού. b. Τοποθετήστε την νέα τμηματική ετικέτα από αυτό το κιτ πάνω από το επάνω τμήμα της ετικέτας εκπομπών που υπάρχει στον σωλήνα του σκελετού. |
ΟΛΟΚΛΗΡΩΣΗ
ΣΗΜΕΙΩΣΗ
Ανατρέξτε στις διαδικασίες του εγχειριδίου σέρβις.
| 1. | Τοποθετήστε το ρεζερβουάρ καυσίμου. | |
| 2. | Τοποθετήστε την κύρια ασφάλεια. | |
| 3. | Twin-Cooled: Γεμίστε το σύστημα ψύξης και κάντε εξαέρωση σύμφωνα με τις οδηγίες του εγχειριδίου σέρβις. | |
| 4. | Τοποθετήστε τη σέλα. Μετά την τοποθέτηση της σέλας, τραβήξτε την προς τα πάνω για να επαληθεύσετε ότι έχει ασφαλίσει. | |
| 5. | Κάντε εκ νέου βαθμονόμηση της ECM εφαρμόζοντας σωστή διαμόρφωση. |
ΑΝΤΑΛΛΑΚΤΙΚΑ
Εικόνα 1. Ανταλλακτικά: Κιτ σταδίου 3 Screamin' Eagle για Milwaukee-Eight™
Πίνακας 1.
Στοιχείο | Περιγραφή | Ποσότητα | Αριθμός εξαρτήματος |
|---|---|---|---|
1 | Κιτ εμβόλων, 114 in³ | 1 | 21900084 |
1 | Κιτ εμβόλων, 117 in³ | 1 | 21900087 |
2 | Κιτ κυλίνδρου (HOG μαύρο) | 1 | 16800120 |
2 | Κιτ κυλίνδρου (μαύρο Granite) | 1 | 16800125 |
2 | Κιτ κυλίνδρου (HOG μαύρο Non-Highlight) | 1 | 16800174 |
3 | Δακτύλιος κυκλικής διατομής, πολλαπλή ψυκτικού | 4 | 11900090 |
4 | Παξιμάδι με φλάντζα | 8 | 10200303 |
5 | Κιτ ελατηρίων βαλβίδων υψηλής απόδοσης | 18100080 | |
6 | Παρέμβυσμα εξάτμισης | 2 | 65324-83B |
Σημειώσεις:
| |||
Εικόνα 2. Ανταλλακτικά, σύστημα βαλβίδων: Κιτ σταδίου 3 Screamin' Eagle για Milwaukee-Eight™
Πίνακας 2.
Στοιχείο | Περιγραφή | Ποσότητα | Αριθμός εξαρτήματος |
|---|---|---|---|
1 | Δακτύλιος κυκλικής διατομής | 4 | 11293 |
2 | Δακτύλιος κυκλικής διατομής | 4 | 11132A |
3 | Δακτύλιος κυκλικής διατομής | 4 | 11145A |
4 | Παρέμβυσμα, κάλυμμα ανυψωτήρα | 2 | 25700362 |
5 | Κιτ ανυψωτήρων, υψηλών δυνατοτήτων | 1 | 18572-13 |
6 | Παρέμβυσμα, κάτω κάλυμμα ζυγώθρων | 2 | 25700425 |
7 | Δακτύλιος κυκλικής διατομής, σύστημα εξαερισμού | 2 | 11900116 |
8 | Παρέμβυσμα, πάνω κάλυμμα ζυγώθρων | 2 | 25700372 |

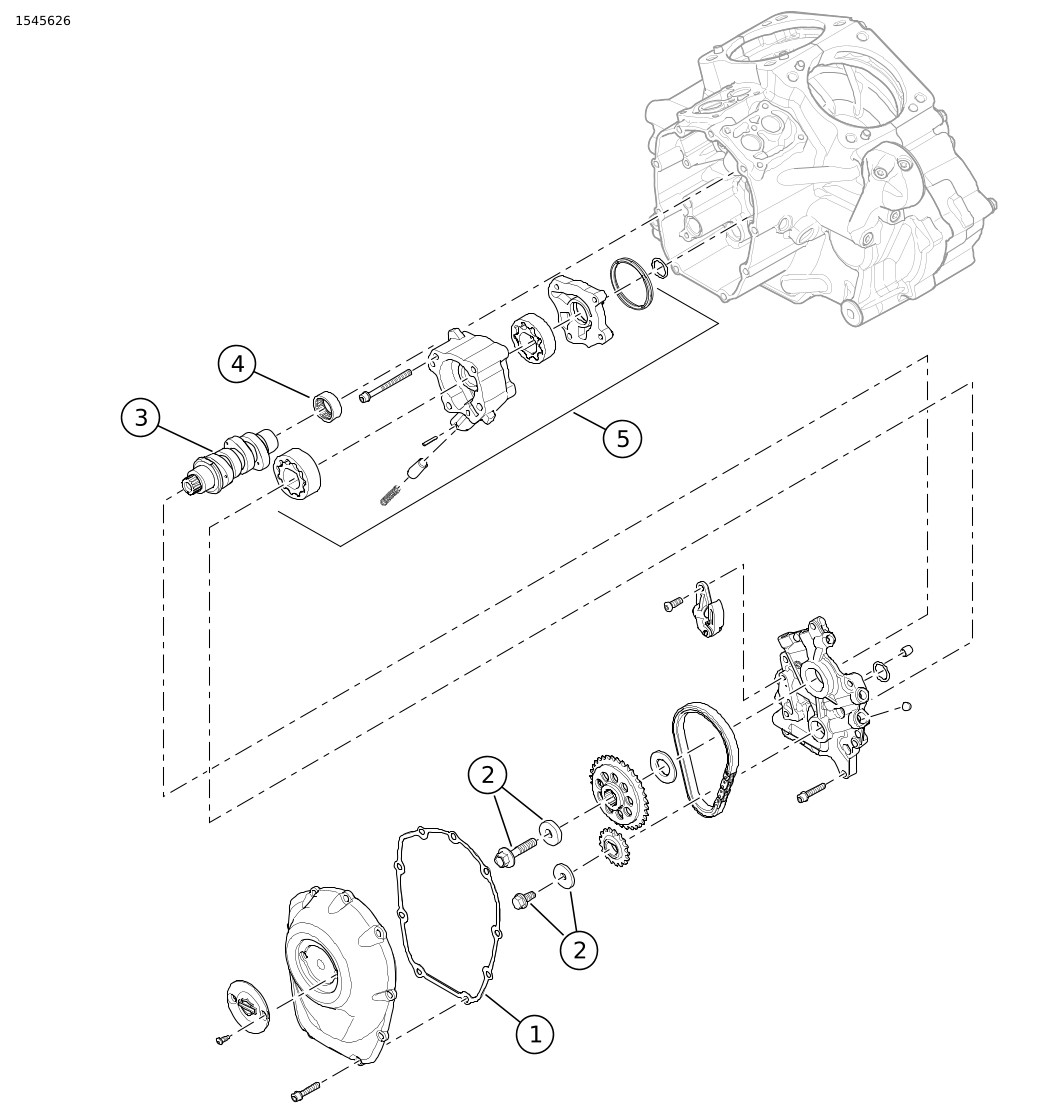

Εικόνα 3. Ανταλλακτικά: Κιτ σταδίου 3 Screamin' Eagle για Milwaukee-Eight™
Πίνακας 3. Ανταλλακτικά
Στοιχείο | Περιγραφή | Ποσότητα | Αριθμός εξαρτήματος |
|---|---|---|---|
1 | Παρέμβυσμα, κάλυμμα εκκέντρου | 1 | 25700370 |
2 | Κιτ συγκράτησης οδοντοτροχού μετάδοσης κίνησης εκκεντροφόρου | 1 | 25566-06 |
3 | Εκκεντροφόρος, SE8-498 | 1 | 25400202 |
4 | Ρουλεμάν, βελονοειδές | 1 | 9298B |
5 | Μηχανισμός αντλίας λαδιού (πρέπει να αγοραστεί ξεχωριστά, αν χρειάζεται) | 1 | 62400247 ή 62400248 |
6 | Τμηματική ετικέτα εκπομπών καυσαερίων βάσει της μηχανικής βελτίωσης (δεν απεικονίζεται) | 1 | Δεν πωλείται χωριστά |
