SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3 KOMPLEKTS
J063142021-12-01
VISPĀRĪGI
Komplekta numurs
92500056, 92500057, 92500070, 92500071, 92500072
Modeļi
Informāciju par modeļu atbilstību skatiet detaļas un piederumi (P&A) Mazumtirdzniecības katalogā vai www.harley-davidson.com sadaļā Daļas un piederumi.
Pārbaudiet, vai lietojiet instrukciju lapu jaunāko versiju. Tās ir pieejamas šeit: h-d.com/isheets
Sazinieties ar Harley-Davidson klientu atbalsta centru (tikai ASV) 1-800-258-2464 vai 1-414-343-4056.
Uzstādīšanas prasības
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)
PIEZĪME
Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Lai veiktu uzstādīšanu, ir nepieciešama jūsu modeļa motocikla apkopes rokasgrāmata, kuru var saņemt no:
- Harley-Davidson dīlera.
- H-D pakalpojumu informācijas portāls, abonēšanas pieeja, kas pieejama lielākajai daļai 2001. gada un jaunāku modeļu. Lai iegūtu papildus informāciju, skatiet Bieži uzdotos jautājumus par abonēšanu .
- Visi modeļi: Pareizai darbībai nepieciešams atsevišķi iegādājams Screamin’ Eagle Pro Street regulētājs (detaļa Nr. 41000008C).
- 2017.-2019.g.: Nepieciešama atsevišķa eļļas sūkņa mezgla komplekta (daļa Nr. 62400247-ar eļļas dzesēšanu) vai (daļas Nr. 62400248-ar dubultu dzesēšanu) iegāde.
- 2017.-2018.g. modeļi, kuri aprīkoti ar 107. bāzes dzinēju: nepieciešams atsevišķi iegādāties SE lieljaudas sajūga komplektu (37000258).
- Nepieciešama Screamin Eagle augstas caurlaidības gaisa tīrītāja komplekta iegāde.
- Nepieciešama sadales vārpstas piedziņas stiprinājuma komplekta (daļas Nr. 25566-06) atsevišķa iegāde.
- Nepieciešama atsevišķa Sadales vārpstas starplikas komplekta (daļas Nr. 25928-06) iegāde.
Šīs preces ir pieejamas pie Harley-Davidson izplatītāja.
PIEZĪME
Šis komplekts ir paredzēts tikai augstas veiktspējas lietojumam. Šo ar dzinēju saistīto sporta komplektu ir atļauts pārdot un izmantot Kalifornijā uz uzskaitītajiem motorizēto transportlīdzekļu modeļiem, kuriem tiek veikta izmešu kontrole. Konsultējieties ar savu pilnvaroto Harley-Davidson® izplatītāju, lai uzzinātu par prasībām jūsu reģionā.
Daļējas emisiju regulēšanas uzlīme ir pievienota šim komplektam kā Kalifornijas gaisa resursu padomes (CARB)/EPA emisiju kontroles prasība.
SAGATAVOŠANĀS
BRĪDINĀJUMSVeicot degvielas sistēmas apkopi, nesmēķējiet un nepieļaujiet atklātas liesmas vai dzirksteļu rašanos darbu veikšanas tuvumā. Benzīns ir ļoti viegli uzliesmojošs un sprādzienbīstams - tas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00330a)
PIEZĪME
Skatiet procedūras apkopes rokasgrāmatā.
| 1. | Novietojiet motociklu vertikālā pozīcijā. | |
| 2. | Viedā drošības sistēma | |
| 3. | Noņemiet sēdekļa pārsegu. | |
| 4. | Izņemiet galveno drošinātāju. | |
| 5. | Noņemiet degvielas tvertni. | |
| 6. | Twin-Cooled: Iztukšojiet dzesēšanas sistēmu. |
NOŅEMŠANA
PIEZĪME
Sekojošie soļi ir iekļauti, lai parādītu procesa būtību. Skatiet procedūras apkopes rokasgrāmatā.
| 1. | Noņemiet gaisa tīrītāja bloku. | |
| 2. | Noņemiet izplūdes sistēmu. | |
| 3. | Noņemiet indukcijas moduli. | |
| 4. | Atvienojiet savienotājkabeļus no cilindra galvas. | |
| 5. | Noņemiet eļļas dzesēšanas cauruļvadus un kolektorus no dzinēja. | |
| 6. | Noņemiet rokeru pārsegu, rokerus, bīdītājus, un bīdītāju caurules. | |
| 7. | Noņemiet cilindra galvas, cilindrus un virzuļus. | |
| 8. | Noņemiet atspiedēju pārsegus, bloķētājus un atspiedējus. | |
| 9. | Noņemiet sadales vārpstas pārsegu, sadales plāksni un sadales vārpstu. | |
| 10. | Noņemiet eļļas sūkni. | |
| 11. | Noņemiet iekšējo izciļņu gultni. | |
| 12. | Noņemiet esošo sajūga atsperi. |
UZSTĀDĪŠANA
PIEZĪME
Sekojošie soļi ir iekļauti, lai parādītu procesa būtību. Skatiet procedūras apkopes rokasgrāmatā.
Uzstādiet Screamin Eagle augstas veiktspējas sajūga komplektu (37000258), ja atjaunināt uz 10 plākšņu sajūgu. Skatiet apkopes rokasgrāmatu.
| 1. | Attēls 3 Uzstādiet sadales vārpstas adatu gultni (4). | |
| 2. | Uzstādiet eļļas sūkni (5). Skatiet uzstādīšanas prasības. | |
| 3. | Uzstādiet sadales vārpstu (3). | |
| 4. | Pārliecinieties vai sadales vārpsta ir pareizi novietota attiecībā pret sinhronizācijas atzīmēm. | |
| 5. | Attēls 2 Uzstādiet pacēlājus (5), pretrotācijas ierīci, pacēlāja pārsega blīves (4) un pacēlāja pārsegus. | |
| 6. | Attēls 1
Uzstādiet virzuļus (1) un cilindrus (2).
Sekojiet instrukcijām, kas nāca līdzi virzuļa un cilindra komplektam. PIEZĪME Šajā komplektā tiek izmantota īpaša galvenā griezes momenta secība. | |
| 7. | Uzstādiet cilindru galvas, izmantojot jaunos atloka uzgriežņus (4). | |
| 8. | Uzstādiet bīdītāju caurules un bīdītājus. | |
| 9. | Virzuļiem atrodoties aptuveni Zemākais maiņas punkts (BDC) zemākajā punktā, uzstādiet piedziņas sviras. Mainīgi pievelciet skrūves, lai vienmērīgi novilktu rokeru vārpstu uz leju. | |
| 10. | Uzstādiet rokeru pārsegus dzinējam. | |
| 11. | Uzstādiet sadales vārpstas vāku. a. Pārliecinieties vai sadales vārpsta ir pareizi novietota attiecībā pret sinhronizācijas atzīmēm. | |
| 12. | Uzstādiet indukcijas moduli. | |
| 13. | Savienojiet savienotājkabeli ar dzinēju un indukcijas moduli. | |
| 14. | Uzstādiet kolektorus un dzesēšanas cauruļvadus cilindru galvām. | |
| 15. | Uzstādiet izplūdes sistēmu. | |
| 16. | Uzstādiet gaisa tīrītāja bloku. | |
| 17. |
Uzstādiet
jaunu
emisiju uzlīmi.
a. Atrodiet emisiju uzlīmi uz rāmja caurules zem stūres. b. Uzstādiet jaunu daļējo uzlīmi no komplekta pāri emisiju uzlīmes augšējai daļai uz rāmja caurules. |
GATAVS
PIEZĪME
Skatiet procedūras apkopes rokasgrāmatā.
| 1. | Uzstādiet degvielas tvertni. | |
| 2. | Uzstādīt galveno drošinātāju. | |
| 3. | Dubultā dzesēšana: Piepildiet dzesēšanas sistēmu un atgaisojiet vadoties pēc apkopes rokasgrāmatā sniegtajām instrukcijām. | |
| 4. | Uzstādiet sēdekli. Pēc sēdekļa uzstādīšanas pavelciet to augšup, lai pārliecinātos, ka tas ir cieši nostiprināts. | |
| 5. | Pārkalibrējiet ECM ar pareizu konfigurāciju. |
APKOPES DAĻAS
Attēls 1 Apkopes daļas: Screamin' Eagle Milwaukee-Eight™ Stage 3 komplekts
Tabula 1.
Elements | APRAKSTS | Daudzums | Partijas numurs |
|---|---|---|---|
1 | Virzuļa komplekts, 114 in³ | 1 | 21900084 |
1 | Virzuļa komplekts, 117 in³ | 1 | 21900087 |
2 | Cilindra komplekts (HOG Black) | 1 | 16800120 |
2 | Cilindra komplekts (Black Granite) | 1 | 16800125 |
2 | Cilindra komplekts (HOG Black Non-Highlighted) | 1 | 16800174 |
3 | Blīvslēgs, dzesēšanas šķidruma kolektors | 4 | 11900090 |
4 | Atloka uzgrieznis | 8 | 10200303 |
5 | Augstas veiktspējas vārstu atsperu komplekts | 18100080 | |
6 | Izplūdes blīvslēgs | 2 | 65324-83B |
Piezīmes:
| |||
Attēls 2 Apkopes daļas, vārstu mezgls: Screamin' Eagle Milwaukee-Eight™ Stage 3 komplekts
Tabula 2.
Elements | APRAKSTS | Daudzums | Partijas numurs |
|---|---|---|---|
1 | Blīvgredzens | 4 | 11293 |
2 | Blīvgredzens | 4 | 11132A |
3 | Blīvgredzens | 4 | 11145A |
4 | Blīve, atspiedēju pārsegs | 2 | 25700362 |
5 | Atspiedēju komplekts, augsta veiktspēja | 1 | 18572-13 |
6 | Blīvslēgs, apakšējais rokeru pārsegs | 2 | 25700425 |
7 | Blīvgredzens, gaisa filtrs | 2 | 11900116 |
8 | Blīvslēgs, augšējais rokeru pārsegs | 2 | 25700372 |

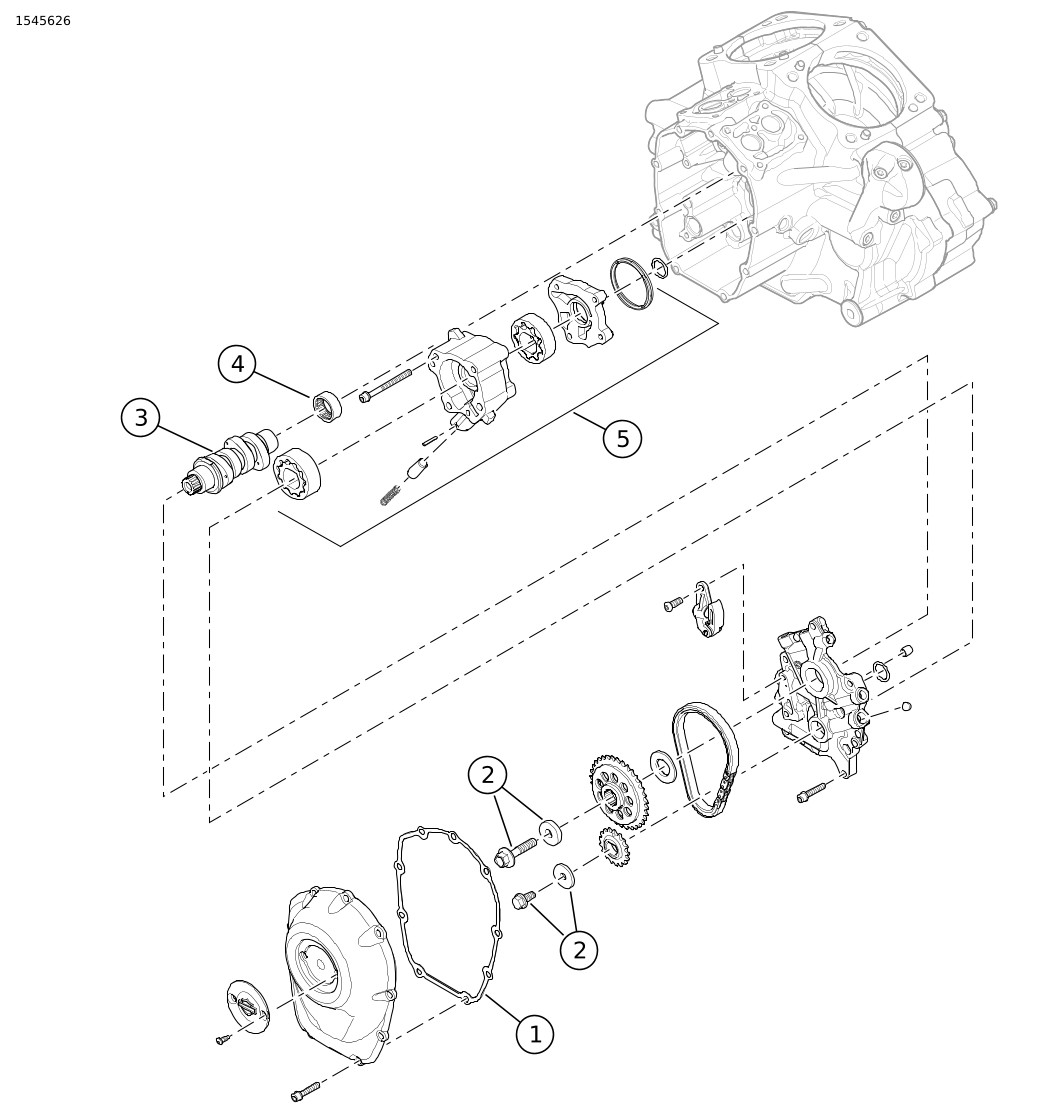

Attēls 3 Apkopes daļas: Screamin' Eagle Milwaukee-Eight™ Stage 3 komplekts
Tabula 3. Apkopes daļas
Elements | APRAKSTS | Daudzums | Partijas numurs |
|---|---|---|---|
1 | Blīve, sadales pārsegs | 1 | 25700370 |
2 | Sadales vārpstas piedziņas mehānisma fiksācijas komplekts | 1 | 25566-06 |
3 | Sadales vārpsta, SE8-498 | 1 | 25400202 |
4 | Gultnis, adata | 1 | 9298B |
5 | Eļļas sūkņa mezgls (jāiegādājas atsevišķi, ja nepieciešams) | 1 | 62400247 vai 62400248 |
6 | Daļēja emisiju regulēšanas uzlīme (Nav parādīta) | 1 | Netiek pārdots atsevišķi |
