„SCREAMIN' EAGLE MILWAUKEE-EIGHT™“ 3 PAKOPOS RINKINYS
J063142021-12-01
BENDROJI INFORMACIJA
Komplekto numeris
92500056, 92500057, 92500070, 92500071, 92500072
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. Dalys ir priedai (P&A) mažmeninės prekybos kataloge arba dalių ir priedų katalogo skyriuje www.harley-davidson.com .
Įsitikinkite, kad naudojate naujausią instrukcijų lapą. Jį rasite čia: h-d.com/isheets
Su „Harley-Davidson“ klientų aptarnavimo centru galite susisiekti telefonu 1-800-258-2464 (tik JAV) arba 1-414-343-4056.
Montavimo reikmenys
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti jūsų modelio motociklui reikalingas techninės priežiūros vadovas, kurį galite gauti iš:
- „Harley-Davidson“ prekybos atstovo.
- H-D techninės priežiūros informacijos portalo, kuriame, įsigijus prenumeratą, teikiama informacija apie daugumą 2001 m. ir naujesnių modelių. Jei pageidaujate daugiau informacijos, žr. dažnai užduodamus klausimus apie prenumeratas .
- Visi modeliai: „Screamin‘ Eagle Pro Street Tuner“ (dalies nr. 41000008C) skirtas tinkamam naudojimui, įsigyjamas atskirai.
- 2017-2019: Reikalingas atskirai įsigyjamas alyvos siurblio surinkimo komplektas (dalies nr. 62400247 - alyvos aušinimas) arba (dalies nr. 62400248 - dvigubo aušinimo sistema).
- 2017-2018 m. modeliai turi įdiegtus 107 bazinius variklius: SE Didelės Gebos Sankabos rinkinys (37000258) perkamas atskirai.
- Atskirai įsigyjamas „Screamin‘ Eagle“ didelio srauto oro valytuvo komplektas.
- Reikalingas atskirai įsigyjamas paskirstymo veleno laikymo komplektas (dalies nr. 25566-06).
- Reikalingas atskirai įsigyjamas paskirstymo veleno skyriklių komplektas (dalies nr. 25928-06).
Šiuos elementus galima įsigyti „Harley-Davidson“ prekybos atstovybėje.
PASTABA
Šis rinkinys sukurtas naudoti tik su didelio efektyvumo motociklais. Šis su varikliu susijęs eksploatacinių charakteristikų rinkinys legaliai parduodamas ir naudojamas Kalifornijoje, nes atitinka variklinių transporto priemonių taršos tikrinimo standartus, kai jis yra sumontuotas nurodytuose modeliuose. Dėl atitikties reikalavimų kreipkitės į vietinį „Harley-Davidson“ pardavėją.
Šis rinkinys turi dalinę išmetamųjų teršalų kiekio nustatymo etiketę, kad atitiktų Kalifornijos emisijų kontrolės tarybos (angl. CARB) / EPA teršalų išmetimo reglamentus.
PARUOŠIMAS
ĮSPĖJIMASAtlikdami degalų sistemos techninę priežiūrą, nerūkykite ir nesukelkite atvirų liepsnų ar kibirkščių. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. (00330a)
PASTABA
Procedūras žr. techninės priežiūros vadove.
| 1. | Pastatykite motociklą stačią. | |
| 2. | Deaktyvinkite apsaugos sistemą. | |
| 3. | Nuimkite sėdynę. | |
| 4. | Išimkite pagrindinį saugiklį. | |
| 5. | Nuimkite degalų baką. | |
| 6. | „Twin-Cooled“. Išleiskite aušinimo sistemos skystį. |
IŠĖMIMAS
PASTABA
Toliau pateikiami žingsniai skirti apibrėžti procesą. Vadovaukitės techninės priežiūros vadove pateiktomis procedūromis.
| 1. | Nuimkite oro valytuvo bloką. | |
| 2. | Nuimkite išmetamųjų dujų sistemą. | |
| 3. | Nuimkite indukcijos modulį. | |
| 4. | Atjunkite pynės jungtis nuo cilindro galvutės. | |
| 5. | Nuo variklio nuimkite alyvos aušinimo skysčio vamzdelius ir kolektorius. | |
| 6. | Nuimkite skriejiklio dangčius, skriejiklio svirtis, stūmiklius ir stūmiklio vamzdelius. | |
| 7. | Nuimkite cilindro galvutes, cilindrą ir stūmoklius. | |
| 8. | Nuimkite kėliklių dangčius, apsaugos nuo sukimosi įtaisus ir kėliklius. | |
| 9. | Nuimkite kumštelio dangtelį, plokštę ir kumštelinį veleną. | |
| 10. | Nuimkite alyvos siurblį. | |
| 11. | Nuimkite vidinį kumštelio guolį. | |
| 12. | Nuimkite esamą sankabos spyruoklę. |
MONTAVIMAS
PASTABA
Toliau pateikiami žingsniai skirti apibrėžti procesą. Vadovaukitės techninės priežiūros vadove pateiktomis procedūromis.
Jeigu darote atnaujinimą į 10 plokščių sankabą, sumontuokite „Screamin Eagle“ aukšto pajėgumo sankabos rinkinį (37000258). Žr. techninės priežiūros vadovą.
| 1. | Pav 3 Sumontuokite paskirstymo veleno adatinį guolį (4). | |
| 2. | Sumontuokite alyvos siurblį (5). Žr. montavimo reikalavimus. | |
| 3. | Sumontuokite paskirstymo veleną (3). | |
| 4. | Įsitikinkite, kad kumštelinio veleno ir alkūninio veleno laiko žymos tinkamai sulygiuotos. | |
| 5. | Pav 2 Sumontuokite kėliklius (5), sukimosi apsaugos įtaisą, kėliklio gaubto tarpiklius (4) ir kėliklio gaubtą. | |
| 6. | Pav 1
Sumontuokite stūmoklius (1) ir cilindrus (2).
Vadovaukitės pateiktomis stūmoklio ir cilindro rinkinių instrukcijomis. PASTABA Šiam komplektui reikalinga speciali galvutės priveržimo seka. | |
| 7. | Naujomis flanšinėmis veržlėmis (4) sumontuokite cilindrų galvutes. | |
| 8. | Sumontuokite stūmiklio vamzdelius ir stūmiklius. | |
| 9. | Stūmokliui esant ties Absoliutus centras apačioje (BDC) uždegimo taktu, sumontuokite svirtis. Iš eilės priveržkite varžtus, kad skriejiklio velenas būtų lygiai nuleistas. | |
| 10. | Ant variklio sumontuokite skriejiklio dangčius. | |
| 11. | Sumontuokite veleno gaubtą. a. Įsitikinkite, kad kumštelinio veleno ir alkūninio veleno laiko žymos tinkamai sulygiuotos. | |
| 12. | Įtaisykite įleidimo modulį. | |
| 13. | Prijunkite laidų pynės jungtis prie variklio ir indukcinio modelio. | |
| 14. | Ant cilindrų galvučių sumontuokite kolektorius ir aušinimo skysčio vamzdelius. | |
| 15. | Sumontuokite išmetimo sistemą. | |
| 16. | Sumontuokite oro filtro bloką. | |
| 17. |
Sumontuokite
naują
išmetamųjų teršalų etiketę.
a. Ant rėmo vamzdžio po vairu raskite išmetamųjų teršalų etiketę. b. Naują dalinę komplekto etiketę uždėkite ant viršutinės rėmo vamzdžio teršalų etiketės dalies. |
UŽBAIGIMAS
PASTABA
Procedūras žr. techninės priežiūros vadove.
| 1. | Sumontuokite degalų baką. | |
| 2. | Įdėkite pagrindinį saugiklį. | |
| 3. | Dvigubo aušinimo sistema: Vadovaudamiesi techninės priežiūros vadovu užpildykite aušinimo skysčio sistemą ir nuorinkite. | |
| 4. | Sumontuokite sėdynę. Kai sėdynę sumontuojate, patraukite ją aukštyn, kad įsitikintumėte, jog ji gerai įtvirtinta. | |
| 5. | Iš naujo, į tinkamą konfigūraciją sukalibruokite ECM. |
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI
Pav 1. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Milwaukee-Eight™“ 3 pakopos rinkinys
Lent 1.
Elementas | Aprašas | Kiekis | Dalies numeris |
|---|---|---|---|
1 | Stūmoklio rinkinys, 114 in³ | 1 | 21900084 |
1 | Stūmoklio rinkinys, 117 in³ | 1 | 21900087 |
2 | Cilindro rinkinys (HOG juodas) | 1 | 16800120 |
2 | Cilindro rinkinys (juodo granito) | 1 | 16800125 |
2 | Cilindro rinkinys (HOG juodas, neparyškintas) | 1 | 16800174 |
3 | Sandarinimo žiedas, aušinimo sistemos kolektorius | 4 | 11900090 |
4 | Jungės veržlė | 8 | 10200303 |
5 | Efektyvus vožtuvo spyruoklės rinkinys | 18100080 | |
6 | Išmetamųjų dujų tarpiklis | 2 | 65324-83B |
Pastabos:
| |||
Pav 2. Prižiūrimos dalys, vožtuvų valdymas: „Screamin' Eagle Milwaukee-Eight™“ 3 pakopos rinkinys
Lent 2.
Elementas | Aprašas | Kiekis | Dalies numeris |
|---|---|---|---|
1 | Sandarinimo žiedas | 4 | 11293 |
2 | Sandarinimo žiedas | 4 | 11132A |
3 | Sandarinimo žiedas | 4 | 11145A |
4 | Tarpiklis, kėliklio dangtis | 2 | 25700362 |
5 | Didelės galios kėliklio rinkinys | 1 | 18572-13 |
6 | Tarpiklis, apatinis skriejiklio dangtelis | 2 | 25700425 |
7 | Sandarinimo žiedas, alsuoklis | 2 | 11900116 |
8 | Tarpiklis, viršutinis skriejiklio dangtelis | 2 | 25700372 |

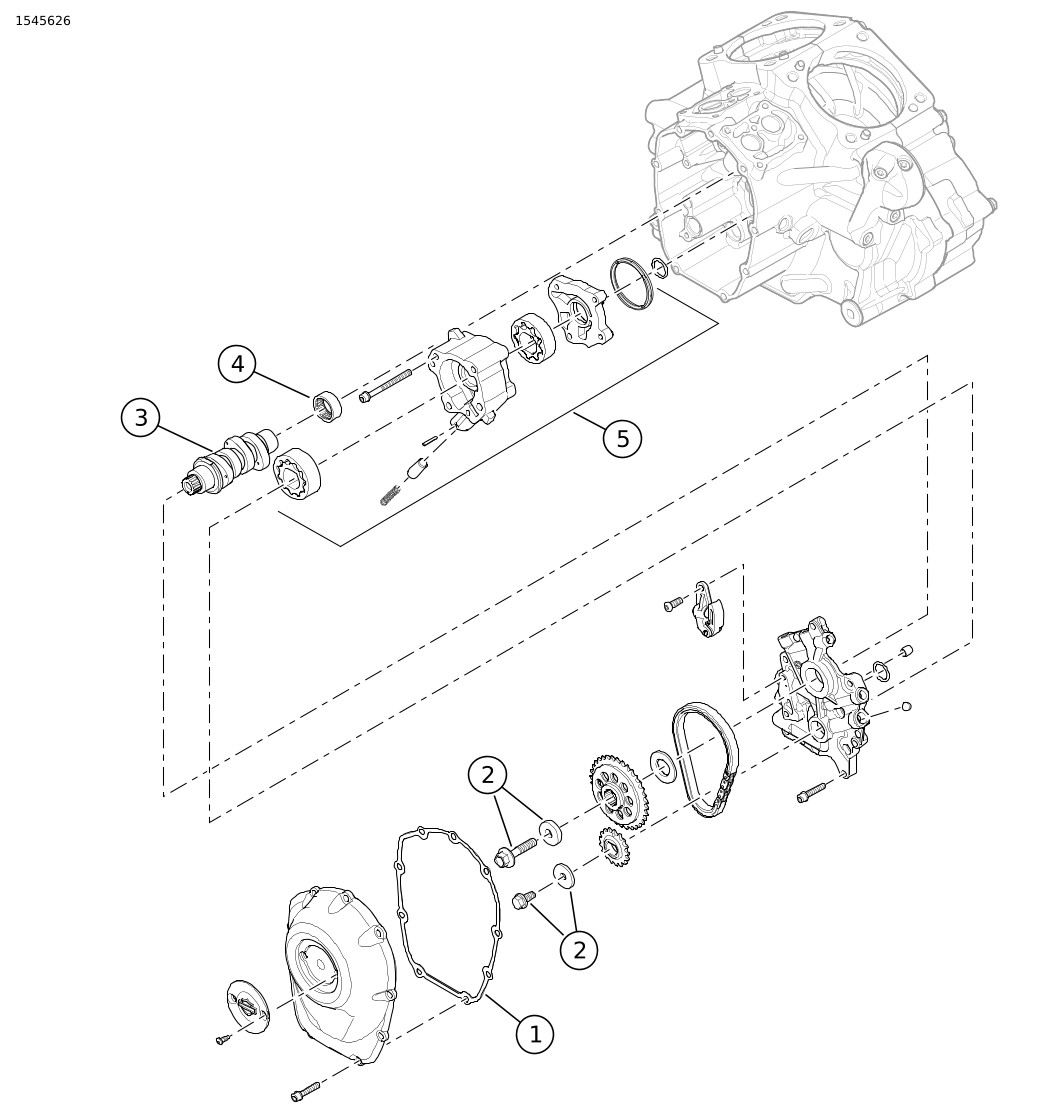

Pav 3. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Milwaukee-Eight™“ 3 pakopos rinkinys
Lent 3. Dalys, reikalingos užduočiai atlikti
Elementas | Aprašas | Kiekis | Dalies numeris |
|---|---|---|---|
1 | Tarpiklis, kumštelio dangtelis | 1 | 25700370 |
2 | Kumštelinio veleno pavaros krumpliaratį laikantis rinkinys | 1 | 25566-06 |
3 | Kumštelinis velenas, SE8-498 | 1 | 25400202 |
4 | Guolis, adata | 1 | 9298B |
5 | Alyvos siurblio blokas (jeigu reikalingas, įsigyjamas atskirai) | 1 | 62400247 arba 62400248 |
6 | Dalinė išmetamųjų teršalų kiekio nustatymo etiketė (nerodoma) | 1 | Atskirai neparduodama |
