SCREAMIN' EAGLE STREET CANNON -LIU’UTETTAVAT VAIMENNINSARJAT
J064542021-09-29
YLEISTÄ
Sarjojen numerot
64900636, 64900638, 64900690, 64900691, 64901192, 64901193
Mallit
Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).
Asennusvaatimukset
Näiden sarjojen asianmukainen asennus edellyttää kahden vaimentimen puristimen erillistä hankintaa (A: Osa nro 65900012) ja kaksi tiivistettä (B: Osanumero 65900017). Katso Kuva 2 .
Sarjat 64901192, 64901193 vaativat O2-tiivisteet (osanumero 11936), jotka ostetaan erikseen.
Nämä sarjat vaativat Loctite ® 242 -kierrelukitetta asianmukaiseen asennukseen.
Kaikki mallit vaativat Screamin' Eagle Pro Street-virittimellä suoritettavan ECM-kalibroinnin asianmukaiseen asennukseen.
VAROITUS
Kuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tätä asennusta varten tarvitaan moottoripyörämallisi/vuosimallisi mukainen huolto-opas. Saat käsikirjan Harley-Davidson-jälleenmyyjältä.
Sarjan sisältö
Katso kohdat Kuva 3 ja Taulukko 1.
Tuotetiedot
Melupäästöjen takuu
Harley-Davidson takaa, että nämä äänenvaimentimet täyttävät myyntihetkellä kaikki sovellettavat melu- ja päästönormit. Tämä kattaa alkuperäisen ostajan muutoin kuin jälleenmyyntitarkoituksiin, sekä kaikki myöhemmät ostajat. Kohdista takuuvaateet valtuutetulle Harley-Davidson-jälleenmyyjälle.
Peukalointikielto
Säännöissä kielletään kaikki tähän pakojärjestelmään tehdyt muutokset, jotka aiheuttavat moottoripyörän melunormien ylittymisen. Tämänkaltaisesti muokatun moottoripyörän käyttö on myös kiellettyä.
HUOMAUTUS
Korjaa tai korvaa tämä tuote mikäli moottoripyörän melu kasvaa huomattavasti käytössä välttääksesi osavaltion ja paikallisten sääntöjen määräämät seuraamukset.
VALMISTELU
VAROITUS
Irrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)
HUOMAUTUS
  • Turvajärjestelmän sireeni VARUSTEENA: Kun kauko-ohjain on mukanasi, käännä virtakytkin ON-asentoon. Katso lisätietoja korjaamokäsikirjasta. Kytke turvajärjestelmä pois käytöstä. Käännä virta pois (OFF). Irrota pääsulake VÄLITTÖMÄSTI .
  • ILMAN turvajärjestelmän sireeniä: Katso huolto-opas. Irrota pääsulake.
ASENTAMINEN
HUOMAUTUS
Pura pakojärjestelmän osat, kun moottori on jäähtynyt. Kun moottori on kuuma, pakoputkistossa tai sen lähellä työskentely voi aiheuttaa vakavia palovammoja.
1. Avaa pakoputken suojuksen puristimet. Poista alkuperäiset äänenvaimentimen suojukset. Merkitse puristinten sijainnit muistiin ja säästä ne asennusta varten.
2. Sarjat 64901192, 649001193: Poista O2-anturit Alkuperäinen varustelu (OE) vaimentimista. Katso korjaamokäsikirjaa
3. Irrota ruuvit ja aluslevyt, jotka kiinnittävät äänenvaimentimen tukipalkkiin.
4. Löysää vaimentimen puristimet ja irrota alkuperäiset äänenvaimentimet. Hävitä vaimentimet, tiivisteet ja puristimet. Asenna uudet pakotiivisteet ja vaimentimen puristimet (myydään erikseen) äänenvaimentimiin. Älä kiristä puristimia vielä kokonaan.
5. Asenna vaimentimet pakoputkiin. Älä kiristä äänenvaimentimen kiinnityspantoja vielä.
HUOMAUTUS
Äänenvaimentimet ovat paikkakohtaisia joissakin malleissa. Asenna vaimentimet niin, että niitit ovat kohti rengasta. Vahvista myös etu- ja takavaimentimien osanumerot ja tarkista vaimentimien pyöriminen vertaamalla kahden vaimentimen päätykorkkiruuvien suuntaa.
6. Levitä Loctite 242 -kierrelukitetta vaimentimien kiinnitysruuveille ja asenna vaimentimien kiinnitysruuvit. Kiristä
Vääntömomentti: 13,6–16,3 N·m (10–12 ft-lbs)
7. Sarjat 64901192, 649001193: Asenna uudet tiivisteet (11936) O2-antureihin, jotka poistettiin aiemmin uuteen vaimentimeen.
Vääntömomentti: 16–19 N·m (12–14 ft-lbs)
8. Kohdista puristimet. Kiristä.
Vääntömomentti: 51,2–58,3 N·m (38–43 ft-lbs)
HUOMAUTUS
Pyyhi kaikki sormenjäljet pois pakoputkiston osista asennuksen jälkeen ja ennen moottorin käynnistämistä. Käsien öljyjäämät saattavat jättää pysyviä jälkiä pakoputkiston pintaan. (00346a)
9. Asenna alkuperäiset vaimentimen suojien nauhapuristimet. Kiristä.
Vääntömomentti: 2,3–4,6 N·m (20–41 in-lbs)

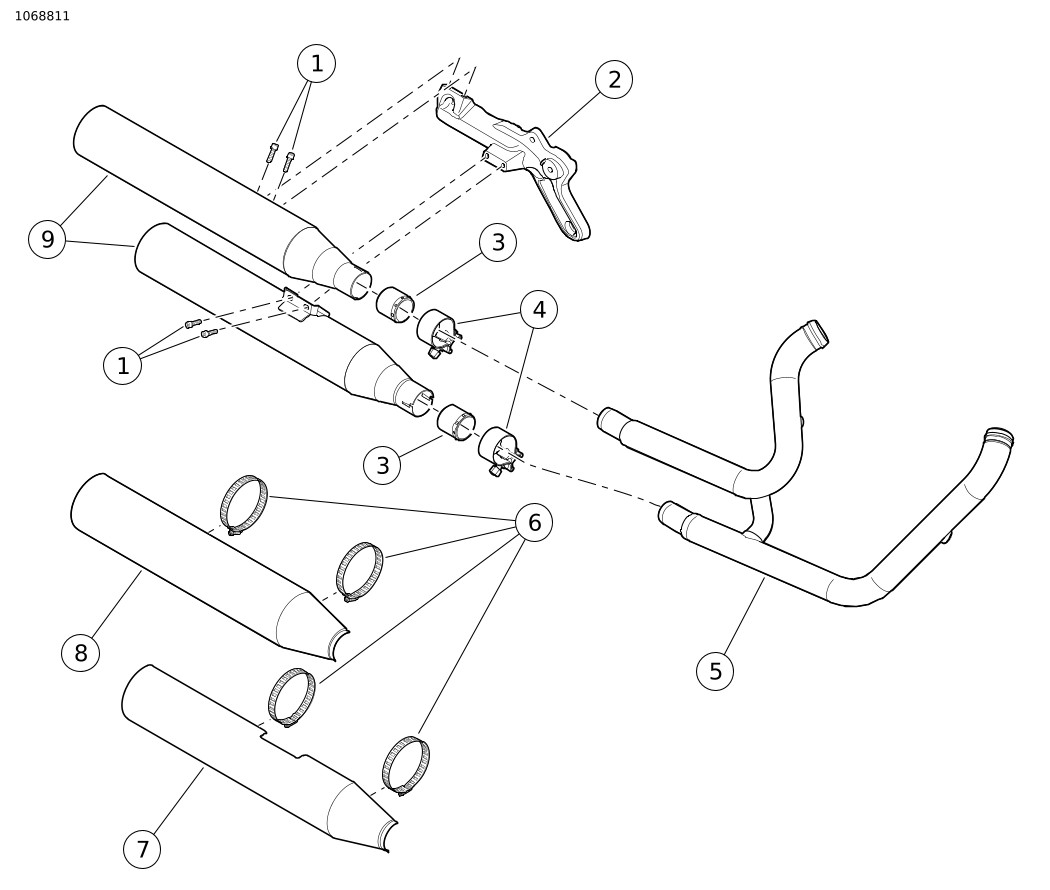

1Ruuvi (4)
2Yhdistä kannattimet toisiinsa
3Pakoputken tiiviste (2)
4Äänenvaimentimen puristin (2)
5Pakoputki
6Suojuksen puristin (4)
7Etusuojus
8Takasuojus
9Äänenvaimennin (2)
Kuva 1. Liu’utettavan vaimentimen asennus

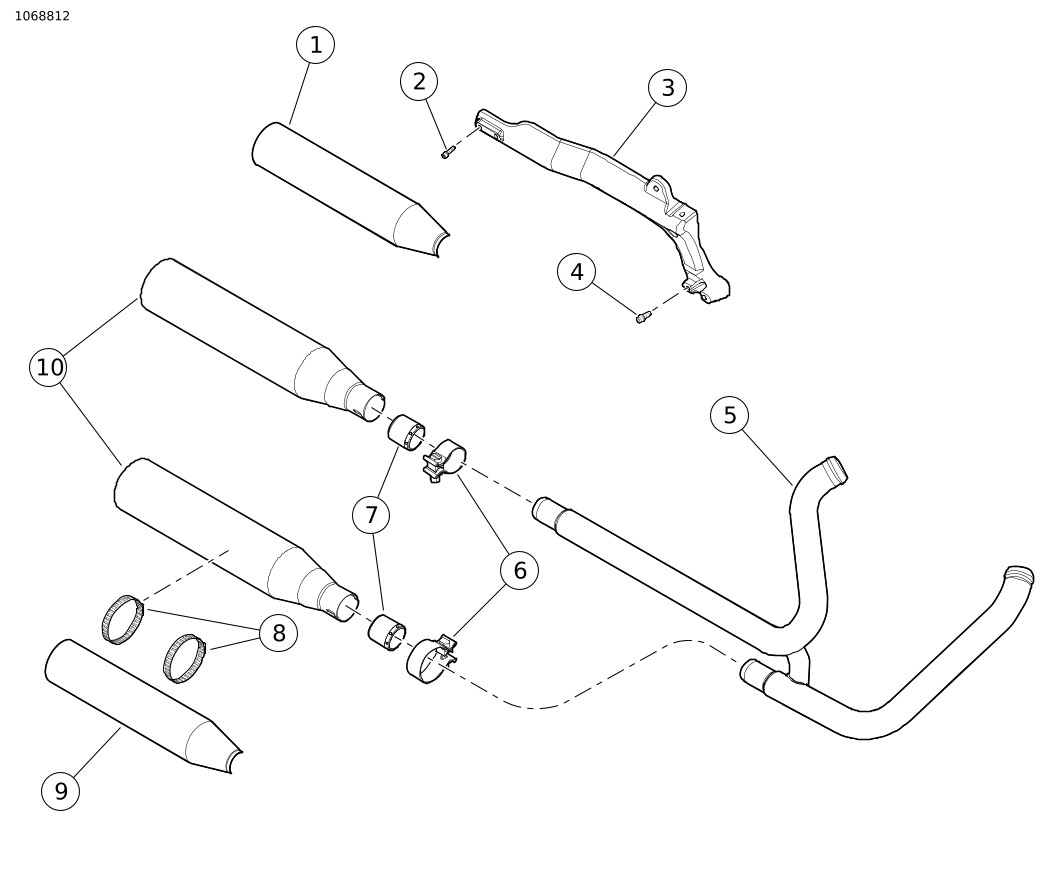

1Takasuojus
2Yhdistä kannattimien ruuvit
3Yhdistä kannattimet toisiinsa
4Yhdistä kannattimien ruuvit
5Pakoputki
6Äänenvaimentimen puristin (2)
7Pakoputken tiiviste (2)
8Suojuksen puristin (4)
9Etusuojus
10Äänenvaimennin (2)
Kuva 2. Liu’utettavan vaimentimen asennus
HUOLTO-OSAT

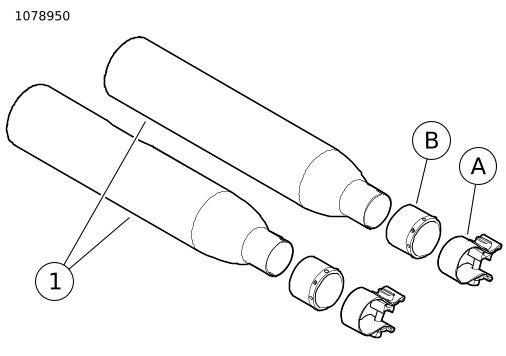

Kuva 3. Huolto-osat: Liu’utettavat vaimenninsarjat
Taulukko 1. Huolto-osat
Kohde
Kuvaus (määrä)
Osanumero
1
Yhdysvaltain lyhyt kaksoisvaimenninsarja
64900636
HDI-lyhyt kaksoisvaimenninsarja
64900638
Yhdysvaltain shotgun-kaksoisvaimenninsarja
64900690
HDI shotgun -kaksoisvaimenninsarja
64900691
Vaimennin, lyhyt, kromi (2)
64901196
Vaimennin, pitkä, ylin, kromi
64901197
Vaimennin, pitkä, alin, kromi
64901198
Tuotteet, jotka mainitaan tekstissä, mutta jotka eivät sisälly sarjaan.
A
Kiinnityspanta, äänenvaimennin (2)
65900012
B
Tiiviste, pakoputki (2)
65900017
