Screamin' Eagleストリートキャノンスリップオンマフラーキット
J064542021-09-29
概略
キット番号
64900636, 64900638, 64900690, 64900691, 64901192, 64901193
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
取り付け要件
これらのキットを正しく取り付けるには、マフラークランプ2個の別途購入が必要です(A： 部品番号65900012) 2つとガスケット(B: 部品番号65900017) 2つが必要です。 「 図2 」を参照。
キット64901192および64901193を使用する場合、O2ガスケット(品番 11936)の別途購入が必要です。
これらのキットを正しく取り付けるには、Loctite
®
242 スレッドシーラントが必要です。
適切に取り付けるためには、すべてのモデルで、Screamin' Eagle Pro Street Tuner (Screamin' Eagleプロストリートチューナー)を使用してECMキャリブレーションを行う必要があります。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルの車両用のサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
製品情報
騒音放出の保証
ハーレーダビッドソンは、販売時点で、これらのマフラーが該当する騒音およびガス排出規格を全て満たしていることを保証します。 この保証は、再販売以外の目的のもとの購入者、およびその後の全購入者にも適用されます。 ハーレーダビッドソン ジャパン正規販売網店に対して直接保証を請求します。
改造の禁止
規制により、車両が騒音規格を超えることになるこのエキゾーストシステムへの変更は禁止されています。 また、このような変更の加えられたエキゾーストシステムを装備した車両の使用も禁止されています。
注記
使用を通じて車両ノイズが著しく大きくなる場合は、州および地方自治体の法令に基づく罰則を受けずに済むように、この製品を修理または交換してください。
準備
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
注記
- スマートサイレン装備車: セキュリティフォブがある状態で、イグニッションスイッチをON(オン)にします。 サービスマニュアルを参照してください。 セキュリティシステムを作動解除します。 イグニッションスイッチをOFF (オフ)にします。 直ちに メインヒューズを取り外します。
- スマートサイレン非装備車: サービスマニュアルを参照してください。 メインヒューズを取り外します。
取り付け
注記
エンジンが冷えた状態でエキゾーストシステムコンポーネントを分解します。 エンジンが熱いときにエキゾーストシステムまたはその付近で作業を行うと重度の火傷を負うおそれがあります。
| 1. | エキゾーストシールドクランプを開きます。 標準装備(OE)のマフラーシールドを取り外します。 クランプの位置を書き留め、後で取り付けられるように保管しておきます。 | |
| 2. | キット64901192、649001193： O2センサーを 標準装備 (OE) マフラーから取り外します。 サービスマニュアルを参照してください。 | |
| 3. | マフラーをサポートバーに固定しているスクリューとワッシャーを取り外します。 | |
| 4. | マフラークランプを緩め、OEのマフラーを取り外します。 マフラー、ガスケット、クランプを廃棄します。 新品のエキゾーストガスケットとマフラークランプ(別売り)をマフラーに取り付けます。 クランプはまだ締め付けないでください。 | |
| 5. | マフラーをエキゾーストパイプに取り付けます。 マフラークランプはまだ完全に締め付けないでください。 注記 モデルによっては、位置によってマフラーが異なります。 タイヤに面しているリベットを使ってマフラーを取り付けます。 また、フロント/リアマフラーの部品番号を確認し、2つのマフラーについて、エンドキャップスクリューの向きを比較し、マフラーが回転していないか確認します。 | |
| 6. | ロックタイト242スレッドロッカーをマフラーのマウントスクリューに塗布し、このスクリューを取り付けます。 締める トルク: 13.6–16.3 N·m (10–12 ft-lbs) | |
| 7. |
キット64901192、649001193：
新品
のガスケット(11936)を先ほど取り外したO2センサーに取り付け、
新品
のマフラーに取り付けます。
トルク: 16–19 N·m (12–14 ft-lbs) | |
| 8. | クランプの位置を合わせます。 締め付ける。 トルク: 51.2–58.3 N·m (38–43 ft-lbs) | |
ご注意 取り付け後、エキゾーストシステム構成部品に付いた指紋を全て拭き取ってからエンジンを始動させてください。 手に付いたオイルによってエキゾーストシステムの仕上げ部分に汚れが付着すると、取れなくなる場合があります。 (00346a) | ||
| 9. | OEのマフラーシールドバンドクランプを取り付けます。 締め付ける。 トルク: 2.3–4.6 N·m (20–41 in-lbs) |

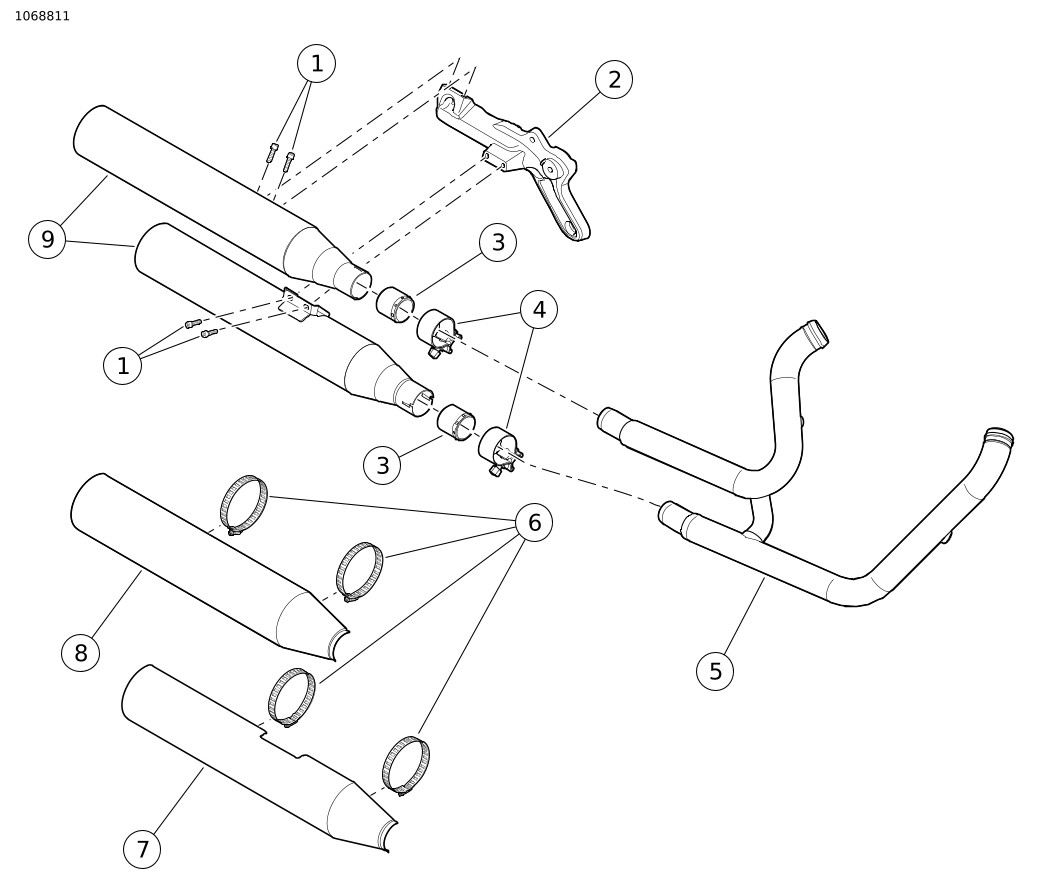

| 1 | スクリュー(4) |
| 2 | インターコネクトブラケット |
| 3 | エキゾーストガスケット(2) |
| 4 | マフラークランプ(2) |
| 5 | エキゾーストパイプ |
| 6 | シールドクランプ(4) |
| 7 | フロントシールド |
| 8 | リアシールド |
| 9 | マフラー(2) |
図1。 スリップオンマフラーの取り付け

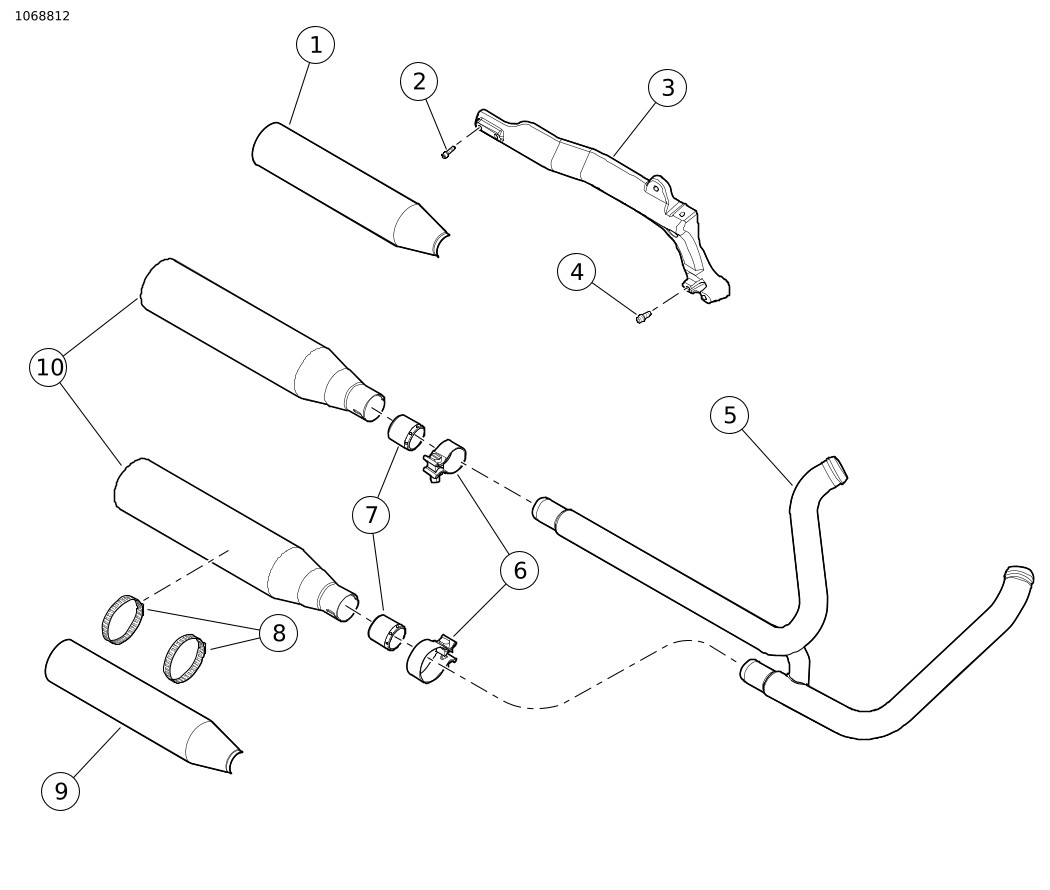

| 1 | リアシールド |
| 2 | インターコネクトブラケットスクリュー |
| 3 | インターコネクトブラケット |
| 4 | インターコネクトブラケットスクリュー |
| 5 | エキゾーストパイプ |
| 6 | マフラークランプ(2) |
| 7 | エキゾーストガスケット(2) |
| 8 | シールドクランプ(4) |
| 9 | フロントシールド |
| 10 | マフラー(2) |
図2。 スリップオンマフラーの取り付け
交換用パーツ

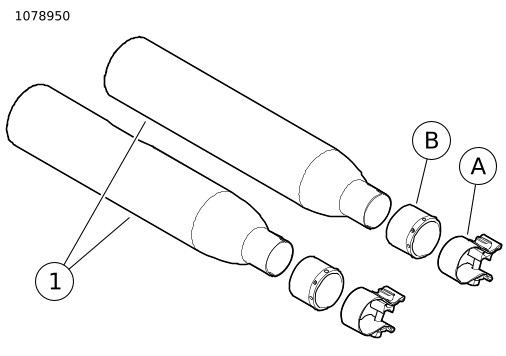

図3。 交換用パーツ: スリップオンマフラーキット
表1。 交換用パーツ
アイテム | 詳細（数量） | 部品番号 |
|---|---|---|
1 | 米国仕様ショーティーデュアルマフラーキット | 64900636 |
HDI仕様ショーティーデュアルマフラーキット | 64900638 | |
米国仕様ショットガンデュアルマフラーキット | 64900690 | |
HDI仕様ショットガンデュアルマフラーキット | 64900691 | |
マフラー、ショート、クローム(2) | 64901196 | |
マフラー、ロング、トップ、クローム | 64901197 | |
マフラー、ロング、ボトム、クローム | 64901198 | |
キットには含まれない本文中記載のアイテム。 | ||
A | クランプ、マフラー(2) | 65900012 |
B | ガスケット、エキゾースト(2) | 65900017 |
