DETACHABLE WINDSHIELD AND DOCKING HARDWARE KIT (デタッチャブルウィンドシールドおよびドッキングハードウェアキット)
J065322017-08-23
概要
キット番号
57400324、57400330
モデル
モデルの備品に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
装着に必要となる追加パーツ
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書は、サービスマニュアルの記載情報の参照を必要としています。 このキットを取り付ける際は、お持ちのバイクのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
取り付け
| 1. | ナセルを取り外します。 サービスマニュアルを参照してください。 | |
| 2. | 「図1」を参照してください。 ウィンドシールドマウント用のマウントハードウェアを組み立てます。 次の手順で組み立て、アッセンブリーは緩めておきます。 a. キット内のマウントハードウェアを確認します。 b. 平ワッシャー(2)とブッシング(1)をボルト(3)上に置き、クランプ(5)上に取り付けます。 締め付けます。 c. クランプアッセンブリーをフォークチューブに、クランプナット(4)を使用してライダーの後方に取り付けます。 | |
| 3. | ナセルを取り付けます。 サービスマニュアルを参照してください。 | |
| 4. | ウィンドシールドアッセンブリー上部の2つの「ジョー」を、ブッシング上部の溝にひっかけ、下側のクランプアッセンブリーを、下側のブッシングが下側のウィンドシールドの「ジョー」にしっかりとはまるまで上にスライドします。 | |
| 5. | マウントクランプハードウェアスクリュー(3)を締め付けます。 トルク: 11 N·m (8 ft-lbs) | |
| 6. | ウィンドシールドが所定の位置にある状態で、クランプアッセンブリーを、最初にクランプナット(4)を締めてから締め付けます。 締めるときにクランプが回らないように注意してください。 トルク: 6.8 N·m (60 in-lbs) 注記 マウントブッシングがウィンドシールドブラケットに平行になるようにしてください。 | |
| 7. | 取り付け後、ウィンドシールドを点検してください。 ウィンドシールドの取り付けによって、フロントフォークアッセンブリー左右の動きが妨害されていないことを確認します。 |
警告アクセサリーの取り付けや荷物の積載を適切に行わないと、車両の安定性やハンドリングに悪影響を及ぼし、死亡事故または重大な人身事故を引き起こすおそれがあります。 (00455b)
警告ステーショナリーと可動パーツの間に十分な間隔を作らないと、ハンドル操作が奪われ、死亡事故や重大な人身事故を引き起こすおそれがあります。 (00378a)
注記
マウントハードウェアは定期的に点検してください。 部品が緩んだ状態では運転しないでください。 部品が緩んでいると、他の全ての部品、ウィンドシールド自体に過剰な負担がかかり、部品に修復できない不具合が生じる恐れがあります。
お手入れについて
ご注意
ポリカーボネート製ウィンドスクリーン/ウィンドシールドには注意を払い、適切に手入れをする必要があります。 ポリカーボネートを適切に手入れしない場合、ウィンドシールド/ウィンドデフレクターが損傷する恐れがあります。 (00483e)
- ウィンドスクリーン/ウィンドシールドにベンジン、塗装用シンナー、ガソリン、または他の強力なクリーナーを使用しないでください。 表面が損傷します。
- 直射日光の下または高温時にポリカーボネートを洗浄しないでください。
- 粉末、研磨剤入り、またはアルカリ性クレンザーを使用するとウィンドスクリーン/ウィンドシールドが損傷します。
- ウィンドスクリーン/ウィンドシールドの内側の屈曲によって、太陽光がバイクの特定部分に集中し、非常に高温になることがあります。 駐車時は注意してください。 太陽に向けて駐車するか、半透明素材を計器にかぶせるか、またはウィンドスクリーン/ウィンドシールドを反射しないように調整してください。
- ラバーブッシュにはベンジン、塗装用シンナー、ガソリン、または他の洗浄剤を使用しないでください。 ブッシュの表面が損傷します。
注記
ウィンドシールドにあらかじめ濡らしたきれいな布を15 分間程度かぶせておくと、洗浄時にこびり付いた虫を簡単に取り除くことができます。
ハーレーダビッドソンウィンドシールド撥水加工処理部品番号99841-01 は、ハーレーダビッドソンのポリカーボネートウィンドシールド用として承認されています。
交換用パーツ

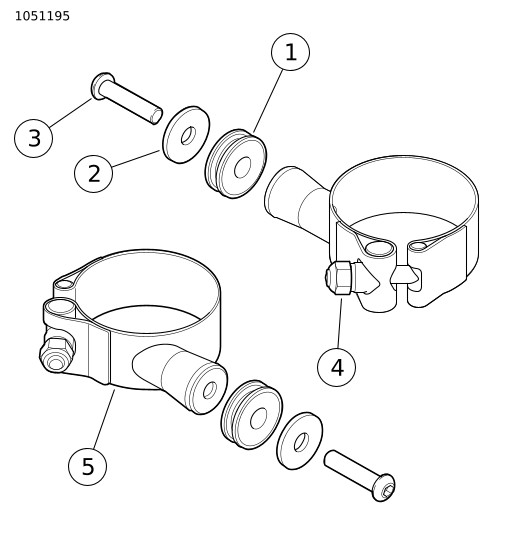

図1。 クランプアッセンブリー
表1。 交換用パーツ: ドッキングハードウェアキット
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | ブッシング(4) | 10200110 |
2 | ワッシャー(4) | 10300129 |
3 | 1/4-20ボタンヘッドTORXスクリュー(4) | 10200588 |
4 | 1/4-20ロックナット(4) | 7683 |
5 | アッセンブリー、クランプ、バンド(ボス付き)(4) | 57300161 |

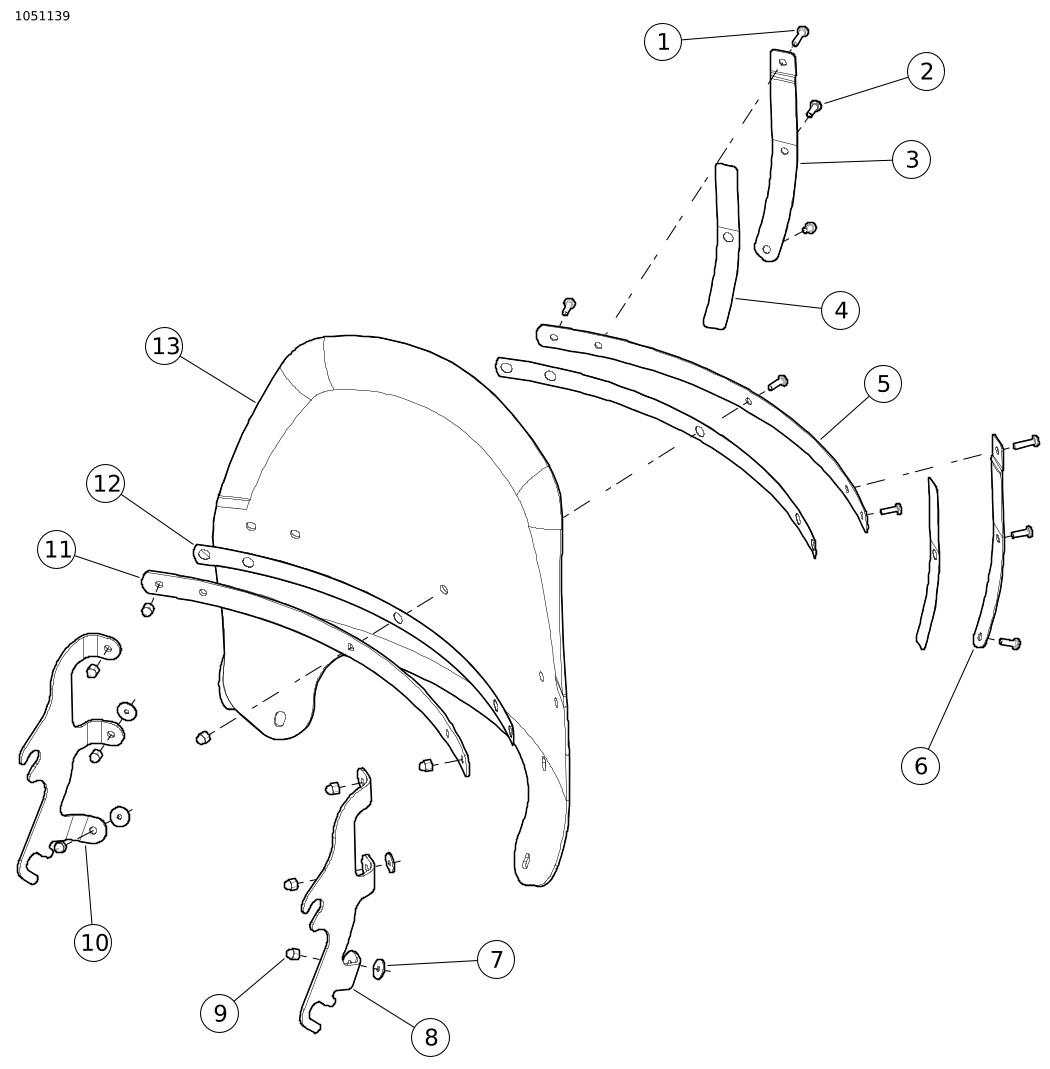

図2。 ウィンドシールドアッセンブリー
表2。 交換用パーツ: ウィンドシールドキット
アイテム | 詳細(数量) | 部品番号 | アイテム | 詳細(数量) | 部品番号 |
|---|---|---|---|---|---|
1 | パンヘッドスクリュー、TORX (2) | 2452 | 8 | ブラケット、右側 | 57300146 |
2 | パンヘッドスクリュー、TORX (7) | 2921A | 9 | エイコーンナット(9) | 7651A |
3 | アウターブレース、LH | 57300145 | 10 | ブラケット、左側 | 57300147 |
4 | 縦用テープ(2) | 11100168 | 11 | インナー水平ブレース | 57300142 |
5 | アウター垂直ブレース | 57300144 | 12 | 横用テープ(2) | 11100187 |
6 | アウターブレース、RH | 57300143 | 13 | 15 in フリップウィンドシールドキット、スモーク | 57400353 |
7 | ワッシャー(4) | 58152-96 | 19 in フリップウィンドシールドキット、クリア | 57400363 |
