ערכת מגן רוח נתיק עם שחרור מהיר
J032412022-09-23
כללי
מספר ערכה
טבלה 1. ערכות
ערכות | דגמים |
|---|---|
59802-05 | גובה סטנדרטי, שקוף |
58751-05 | גובה סטנדרטי, עשן |
57199-05 | פרופיל נמוך קומפקטי, עשן |
58360-09 | גובה סטנדרטי, פלטה שקופה ושחורה |
58376-09 | קומפקטי, פרופיל נמוך, עשן, פלטה שחורה |
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
התקנה
הכן אופנוע - כל הדגמים למעט FXSTB
הערה
כסה את הפגוש הקדמי ואת החזית של מכל הדלק עם מגבות נקיות כדי למנוע שריטות. יכול להיגרם נזק לגימור.
| 1. | העבר את כבל המצמד לחלק הפנימי של הכידון באופן הבא: | |||||||||||
| 2. | ראה איור 1 . החלק את מגף הגומי על ידי כוונון הכבלים. המתאם ממוקם בערך באמצע הדרך לאורך כבל המצמד על ידי המסגרת הקדמית למטה. | |||||||||||
| 3. | מחזיק מכוון כבל עם מפתח ברגים בגודל 1/2 אינץ ', לשחרר את אום הריבה באמצעות מפתח ברגים בגודל 9/16 אינץ '. הרחק את אום הנעילה ממכוונן הכבל. הזז את המתכוונן לכיוון אום הריבה כדי להציג כמות גדולה של משחק חופשי במנוף היד. | |||||||||||
| 4. | הסר טבעת הצמדה קטנה מחריץ פין ציר בתחתית סוגר מנוף המצמד. הסר פין ציר ומנוף יד מצמד מהסוגר. יש להסיר את פין העוגן ואת עפעף כבל המצמד מידית היד של המצמד. | |||||||||||
| 5. | ראה איור 2 . סובבו מחדש את כבל המצמד לחלק הפנימי של הכידון וחברו מחדש את כבל המצמד לידית המצמד. | |||||||||||
| 6. | ראה איור 3 . סובב את מכוונן הכבל והרחק אותו מאום הנעילה עד שלא יהיה עוד חופש בידית הבקרה. משכו את כבל המצמד הרחק מתושבת מנוף המצמד כדי לבדוק משחק חופשי. סובב את כוונון הכבלים לפי הצורך כדי להשיג משחק חופשי של 1/16 עד 1/8 אינץ' (1.6-3.2 מ"מ) בין קצה ברזל הכבל לסוגר ידית המצמד. | |||||||||||
| 7. | מחזיק כוונון עם מפתח ברגים בגודל 1/2 אינץ '. באמצעות מפתח ברגים בגודל 9/16 אינץ', הדקו את אום הריבה כנגד כוונון הכבלים. כסה את מנגנון מכוונן הכבל בכיסוי גומי. |

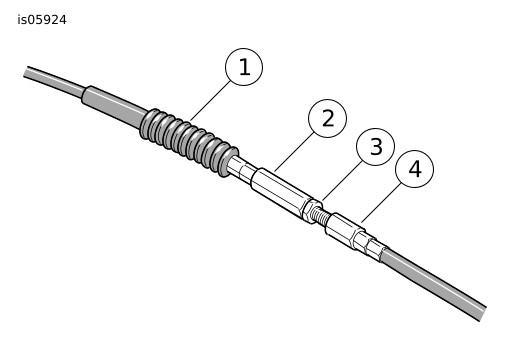

תרשים 1. מכוונן כבל המצמד

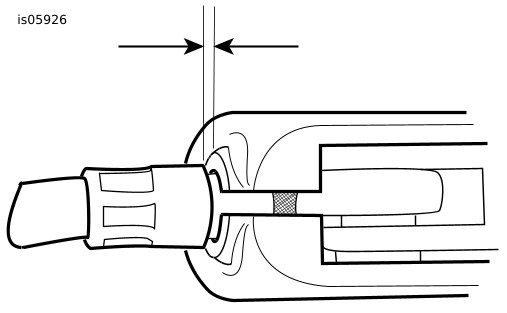

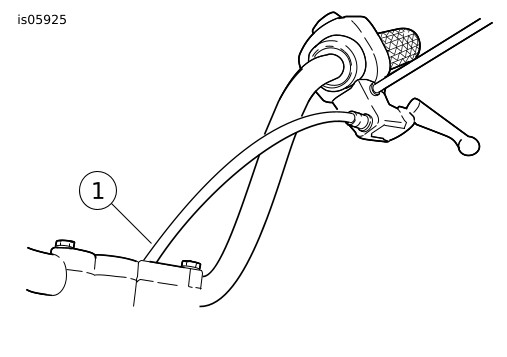

תרשים 2. ניתוב מחדש של כבל המצמד  תרשים 3. 1/16 - 1/8 אינץ' (1.6 - 3.2 מ"מ) משחק ללא כבל מצמד | ||||||||||
| 8. | במידת הצורך, מקם מחדש את אזיקוני הכבל של המצמד המחוברים לצינור ההנמכה של המסגרת כדי לאפשר בצורה הטובה ביותר לכבל המצמד לנוע באופן טבעי כאשר הכידון מסתובב במלואו מנעולי מזלג שמאלה לימין. סובבו את ידית היד מספר פעמים כדי לאשר. | |||||||||||
| אזהרה לאחר מיקום כבל המצמד מחדש, ודא שידית המצמד נפתחת ונסגרת בצורה חלקה כאשר מפנים את הכידון ימינה או שמאלה באופן מלא. תגובת מצמד אטית עלולה לגרום לאובדן שליטה, מוות או פציעה חמורה. (00424d) אזהרהודא כי ההיגוי פועל באופן חלק וללא הפרעה. הפרעה להיגוי עלולה לגרום לאובדן השליטה ברכב, למוות או לפציעה חמורה. (00371a) | ||||||||||||
| 9. | ראה את איור 6 ואת טבלה 2 . העבר את אותות הפנייה בהתאם להוראות הכלולות בערכת העברת האותות (23). |
התקנת מגן הרוח - כל הדגמים
| 1. | ראה איור 4 . הסר את תת-מכלול השמשה מהאריזה והנח כלפי מטה על משטח נקי ורך כאשר מסגרות ההתקנה פונות כלפי מעלה. | |||||||||||
| 2. | ראה את איור 6 ואת טבלה 2 . הסר את ערכות התפסים והחומרה מהאריזה, והפרד חלקים דומים כהכנה להרכבה. שים לב שהמהדקים התחתונים זהים לחלוטין, וניתן לזהות את המהדקים העליונים השמאלי והימני על ידי הרחבות המצביעות כלפי מעלה. | |||||||||||
| 3. | ראה איור 5 . חבר את מכלולי החבקים ואת אביזרי החיבור וההתקנה. | |||||||||||
| אזהרה הצדדים הקעורים של דיסקיות המרווח Belleville (חרוטיות) חייבים לפנות זה לעבר זה, ולעטוף משני הצדדים את מסגרת ההרכבה של מגן הרוח בכל נקודת הרכבה. כוונון לא נכון של דיסקיות המרווח עלול להפחית את היכולת של מגן הרוח להתנתק במקרה התנגשות, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00422b) | ||||||||||||
| 4. | הדק את בורגי הכתף (1) במידה שתספיק להחזיק את החבק בכיוון מגן הרוח במהלך ההרכבה של מגן הרוח באופנוע. יש לבצע פעולה זו בחבק אחד בכל פעם, כאשר החבק פונה כלפי מעלה, ופנימה ביחס לתושבת מגן הרוח (2). הברגים יהודקו לגמרי אחר כך. הערה שמור גלגל קדמי ישר כדי למנוע את שריטת מיכל הדלק על ידי המסגרת. | |||||||||||
| 5. | ודא שכל ארבעת החבקים במצב פתוח, והבא את מגן הרוח (כשהצד של החבק מרוחק ממך) לחזית האופנוע. הערה שמשת הפוליקרבונט גמישה למדי וניתנת לכיפוף כדי להרחיק את התופסנים מהפנס הראשי כדי להקל על ההתקנה על האופנוע. הקפד לא לשרוט את תושבת הפנס הראשי עם התופסנים בעת הצבת השמשה על המזלג. |
תרשים 4. מסגרות התקנת השמשה הקדמית

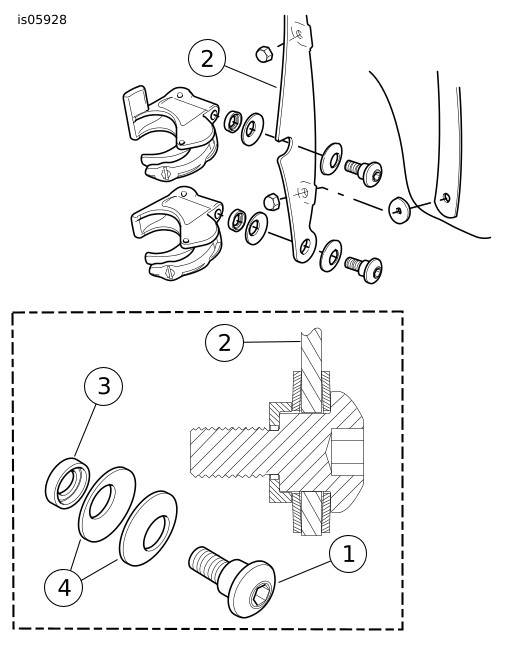

תרשים 5. תפסי מסגרת התקנת השמשה הקדמית | ||||||||||
| 6. | עמוד בפישוק מעל הפגוש הקדמי. מקם את אמצע מגן הרוח במרכז מסביב לפנס הראשי ומקם את החבקים על צינורות החלקה של המזלג. | |||||||||||
| 7. | מתחילים מלמטה (בכל אחד מהצדדים) וכאשר בורגי הכתף מהודקים רק מעט, סגור את כל תפס, ושים לב שהתופסנים מתישרים למזלג והאחד לשני. | |||||||||||
התראה אל תחרוג מערך המומנט המומלץ בעת התקנת בורגי החיבור. נזק עלול להיגרם למגן הרוח. (00385a) | ||||||||||||
| 8. | כאשר תופסני השמשה מהודקים כעת אל המזלג, ודא שהשוליים של בורגי הכתף מוברגים עד הסוף בכל מיקום של מסגרת השמשה. הדק למומנט המתאים. מומנט: 6,7 N·m (60 in-lbs) | |||||||||||
| 9. | הפנה את הכידון באופן מלא לימין או לשמאל עד סוף המהלך של המזלג כדי לוודא שכבלי המצערת נעים בחופשיות. |
הסרת מגן הרוח - כל הדגמים
- כדי להסיר את מגן הרוח, פתח את ארבעת הברגים, לא משנה באיזה סדר. הקפד לא לשרוט את תושבת הפנס הראשי או את מיכל הדלק, כפי שצוין, במהלך ההתקנה.
- בעת אחסון השמשה הקדמית, מקם במיקום שבו התופסנים יהיו מוגנים בצורה הטובה ביותר. הישמר ממקומות שבהם השמשה עלולה להיפגע או ליפול. אל תניח חפצים מעל למכלול.
- לפני ההתקנה מחדש לאחר כל תקופת אחסון, בדוק את התופסנים והחיבורים של כל תופסן ואת הניקיון שלו. כל תופסן צריך זוג אטמי גומי באוגן התופסן התואמים למחוון מזלג, וצריכים להיפתח ולהיסגר בחופשיות.
טיפול ושטיפה
התראה
כדי לשמור על מגני רוח/מסיטי זרימת האוויר מפוליקרבונט יש לטפל בהם ולתחזק אותם בצורה נאותה. אם אין מטפלים בפוליקרבונט כראוי עלול להיגרם נזק למגן הרוח/מסיט זרימת האוויר. (00483e)
- אל תשתמש בבנזן, מדללי צבע, בדלק או בכל סוג אחר של חומרי ניקוי קשים על מגן הרוח. במקרה כזה, עלול להיגרם נזק לפני השטח.
- אל תנקה פוליקרבונט תחת שמש קופחת או במקום עם טמפרטורות גבוהות.
- אבקת אבקה, ניקוי שוחק או אלקליין יפגע בשמשה הקדמית / השמשה הקדמית.
- השתקפויות אור השמש מהצד הפנימי הקעור של מגן הרוח, בשעות מסוימות של היום, עלולות לגרום להצטברות חום קיצוני על אביזרי האופנוע. היזהר בעת חניה. חנה מול השמש, הנח חפץ אטום על אביזרי הרכב או כוון את מגן הרוח כך שתימנע השתקפות.
- אסור להשתמש בבנזין, במדלל צבע, בדלק או בכל חומר ניקוי אחר על תותבי הגומי. במקרה כזה, עלול להיגרם נזק לפני התותב.
הערה
כיסוי השמשה במטלית נקייה ורטובה למשך כ-15 דקות לפני הרחיצה מקלה על הסרת חרקים מתים שהתייבשו.
חלקי שירות

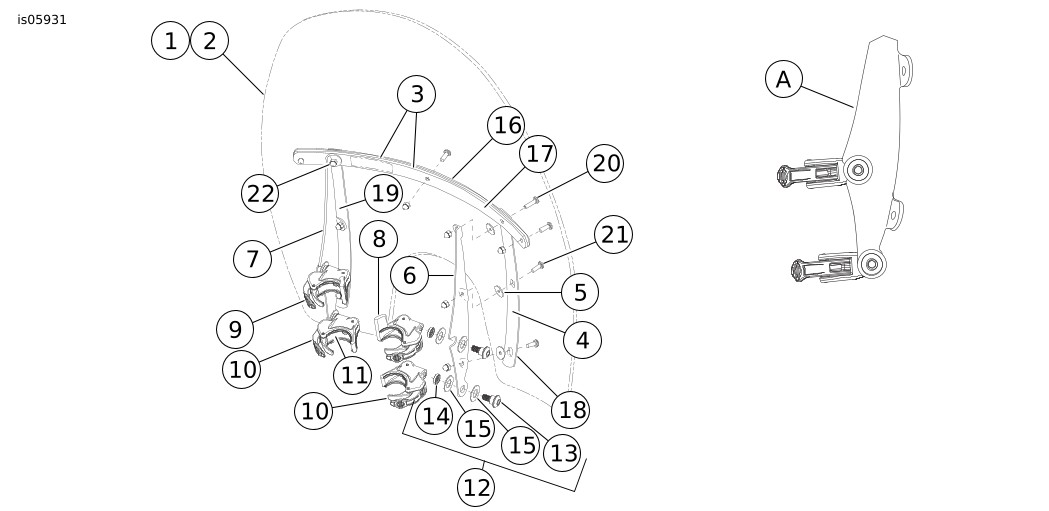

תרשים 6. חלקי שירות: ערכות מגן רוח נתיק עם שחרור מהיר
טבלה 2. חלקי שירות: ערכות מגן רוח נתיק עם שחרור מהיר
פריט | תיאור (כמות) | מספר חלק | פריט | תיאור (כמות) | מספר חלק | |
|---|---|---|---|---|---|---|
1 | ערכת שירות לשמשה הקדמית (כולל פריטים 2-5) | 12 | ערכת אביזרי חיבור והתקנה, בסיס מגן הרוח (4) (כלולים פריטים 13 עד 15) | 58790-04 | ||
לערכות 59802-05 ו-58360-09 | 58750-05 | 13 | בורג, ראש כפתור | לא נמכר בנפרד | ||
עבור ערכה 58751-05 | 58777-05 | 14 | תותב מרווח, דסקית בצורת גביע | לא נמכר בנפרד | ||
לערכות 57199-05 ו-58376-09 | 57201-05 | 15 | דסקית Belleville (2) | לא נמכר בנפרד | ||
2 | מגן רוח (כלול בפריט 1) | 16 | מסגרת, אופקי, חיצוני תומך, אופקי, חיצוני, שחור | 58051-78A 58069-09 | ||
3 | סרט, אופקי (2) | 58052-78 | 17 | מסגרת, אופקי, פנימי תומך, אופקי, פנימי, שחור | 58050-78A 58068-09 | |
4 | סרט הדבקה, אנכי | 59804-05 | 18 | סד, אנכי, ימינה תומך, אנכי, ימין, שחור | 59809-05 58616-09 | |
5 | מכונת כביסה, גומי, שחור | 58152-96 | 19 | סד, אנכי, שמאלי תומך, אנכי, שמאל, שחור | 59808-05 58388-09 | |
6 | מסגרת, כן לשמשה, ימין תושבת, בסיס מגן רוח, ימין, שחור | 59855-05 58399-09 | 20 | בורג, ראש כפתור, TORX ® , עם ציפוי נעילה לתבריג, #12-24 x 13/16 אינץ' (2) | 2452 | |
7 | מסגרת, כן לשמשה, שמאל תושבת, בסיס מגן רוח, שמאל, שחור | 59844-05 58398-09 | 21 | בורג, ראש כפתור TORX, עם ציפוי נעילה לתבריג, #12-24 x 5/8 אינץ' (7) | 2921A | |
8 | מכלול מהדק, עליון ימני (כולל שניים מפריט 11) | 59868-05 | 22 | אום כיפה, 12-24 (כרום) (9) | 7651 | |
9 | מכלול מהדקים, שמאל עליון (כולל שניים מפריט 11) | 59859-05 | 23 | ערכת מיקום מחדש של איתות פנייה (לא מוצגת) | 58742-05 | |
10 | מכלול מהדקים (2) (כולל שניים מפריט 11) | 58740-05 | A | מבט צד על תופסנים מותקנים למסגרת | ||
11 | אטם (8) (שניים לכל חבק) | 58791-04 | הערה: המראה של הרכיבים בפועל עשוי להיות שונה מהאיור. | |||
