エアクリーナーカバートリムキット
J059072018-01-16
概要
キット番号
29400343、61300227、61300228、61300229、61300520
モデル
モデルの備品に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
取り外し
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
- オーナーズマニュアルを参照してください。 メインヒューズを取り外します。
- 「図1 」を参照してください。 既存カバートリム(2)をゆっくり外します。 エアクリーナーカバー(3)から粘着剤を取り除きます。
- エアクリーナーカバースクリュー(1)を取り外す。 取付用に、スクリューを保管します。
注記
標準装備(OE)のカバートリムは粘着剤で固定されています。 取り外しの間、エアクリーナーカバーが損傷しないように注意します。
取り付け
| 1. | 「図2」を参照してください。 ブラケット(4)とエアクリーナーカバー(5)を、先ほど取り外したカバースクリュー(3)で固定します。 1つのブラケットスポークを12時の位置に合わせます。 スクリューを締め付けます。 トルク: 6–8 N·m (53–71 in-lbs) 六角ソケットスクリュー | |
| 2. | カバートリム(2)をスクリュー(1)5 本で取り付けます。 スクリューを締め付けます。 トルク: 3.4–4.2 N·m (30–37 in-lbs) 六角ソケットスクリュー | |
| 3. | オーナーズマニュアルを参照してください。 メインヒューズを取り付けます。 |
| 1 | スクリュー |
| 2 | カバートリム |
| 3 | エアクリーナーカバー |

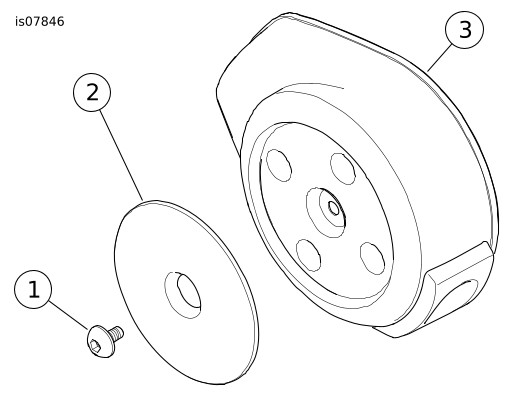

図1。 OE トリムを外します
| 1 | スクリュー(5) |
| 2 | カバートリム |
| 3 | スクリュー |
| 4 | ブラケット |
| 5 | エアクリーナーカバー |
図2。 カバーキットの取り付け
交換用パーツ
図3。 交換用パーツ: エアクリーナーカバーキット
表1。 交換用パーツ
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | キット61300227、61300228、61300229、61300520 | |
トルクスボタンヘッドキャップスクリュー(5) | 94590-98 | |
キット29400343用 | ||
スクリュー、TORX、ブラックオキサイド(5) | 10200435 | |
2 | カバートリム | 別売りなし |
3 | キット61300227、61300228、61300229、61300520 | |
ブラケット | 61300240 | |
キット29400343用 | ||
ブラケット | 61300519 | |
