VERCHROMTES INNERES PRIMÄRKETTENGEHÄUSE
J066322021-04-15
ALLGEMEINES
Satz-Nummer
36500131, 36500131A
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
Für den ordnungsgemäßen Einbau von Satz 36500131 müssen die folgenden Teile zusätzlich erworben werden: Dichtung des Primärkettengehäusedeckels (25700378), O-Ring (11105) und O-Ring (27444-00Y). Diese Teile sind bei einem Harley-Davidson-Vertragshändler erhältlich.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 1.
INSTALLATION
HINWEIS
Wenn die Dichtungsbefestigungsteile gelöst oder entfernt werden, müssen sie ausgetauscht werden. Immer durch Original-Dichtungsbefestigungsteile von Harley-Davidson® ersetzen, Teilenummer 786A. Nicht Teilenummer 786 verwenden.
Das in diesem Satz enthaltene Primärkettengehäuse wird auf dieselbe Weise eingebaut, wie das serienmäßigen innere Primärkettengehäuse, allerdings mit folgender Ausnahme: Die fünf Dichtungsbefestigungsteile verwenden, die in diesem Satz enthalten sind. Die Befestigungsteile einbauen und mit dem unten angegebenen Drehmoment anziehen.
Die Stützplatte des Kettenspanners mitsamt der Schrauben aus dem serienmäßigen inneren Primärkettengehäuse ausbauen, nachdem dieses ausgebaut wurde, und dann die Stützplatte am verchromten inneren Primärkettengehäuse einbauen. Das entsprechende Werkstatthandbuch enthält das ordnungsgemäße Anzugsverfahren und die Drehmomentwerte.
| 1. | Siehe entsprechendes Werkstatthandbuch. Das serienmäßige innere Primärkettengehäuse ausbauen. Die Innengewinde im Kurbelwellengehäuse und Getriebegehäuse reinigen, bei denen die Dichtungsbefestigungsteile entfernt wurden. Das verchromte innere Primärkettengehäuse wie unten angegebenen einbauen. Die fünf Dichtungsbefestigungsteile durch die fünf Schrauben ersetzen, die in diesem Satz enthalten sind. Eine dünne Schicht Primärkettengehäuseöl unter die Dichtungsbefestigungsteile geben und dann festziehen. Drehmoment: 35,3–38 N·m (26–28 ft-lbs) Dichtungsschraube |
Ersatzteile

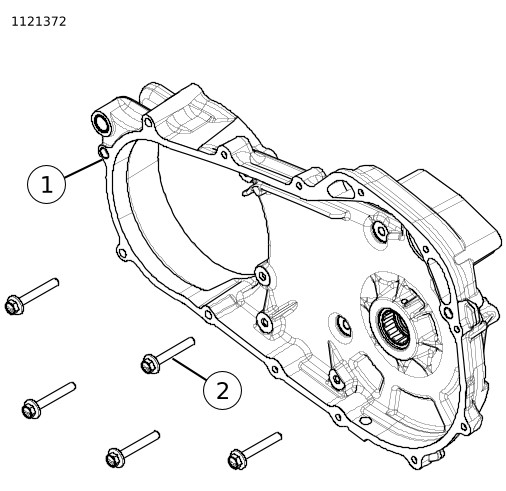

Abbildung 1. Ersatzteile: Verchromtes inneres Primärkettengehäuse
Tabelle 1. Ersatzteile
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Verchromtes inneres Primärkettengehäuse | Nicht einzeln erhältlich |
2 | Dichtungsbefestigungsteil (5) | 786A |
