PENUTUP RODA GIGI PRIMER KROM
J066322021-04-15
UMUM
Nomor Kit
36500131, 36500131A
Model
Untuk informasi kesesuaian model, lihat Katalog Ritel P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Komponen Tambahan Diperlukan
Agar Kit 36500131 bisa dipasang dengan benar, diperlukan pembelian terpisah komponen-komponen berikut: Gasket Penutup Primer (25700378), O-Ring (11105) dan O-Ring (27444-00Y). Kunjungi dealer resmi Harley-Davidson untuk pembelian semua komponen ini
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini mengacu pada informasi Manual Servis. Manual Servis untuk model sepeda motor Anda dibutuhkan untuk pemasangan kit ini dan tersedia di Dealer Harley-Davidson.
PEMASANGAN
CATATAN
Jika baut pengencang dilonggarkan atau dilepas, pengencang harus diganti. Selalu ganti dengan baut pengencang Harley-Davidson ® asli, nomor komponen 786A. Jangan menggunakan nomor komponen 786.
Penutup roda gigi primer yang disertakan dalam kit ini dipasang dengan cara yang sama seperti penutup roda gigi primer bawaan dengan pengecualian berikut: Gunakan lima baut pengencang yang disertakan dengan kit ini. Pasang dan kencangkan pengencang ke torsi yang ditentukan di bawah ini.
Lepaskan sekrup, baut dan pelat jangkar penegang rantai dari penutup roda gigi primer bawaan setelah penutup dilepaskan, lalu pasangkan ke pelat pendukung pada penutup roda gigi primer krom. Lihat Manual Servis untuk prosedur pengencangan yang benar dan spesifikasi torsi .
| 1. | Lihat Manual Servis yang sesuai. Lepas penutup roda gigi primer krom. Bersihkan ulir internal di bak mesin dan wadah transmisi dengan baut pengencang dilepas. Pasang penutup roda gigi primer krom seperti yang ditunjukkan di bawah ini. Ganti lima baut pengencang dengan lima baut yang disertakan dalam kit ini. Oleskan sedikit oli pada roda gigi utama di bawah baut pengencang lalu kencangkan. Torque: 35,3–38 N·m (26–28 ft-lbs) Baut Pengencang |
Komponen Servis

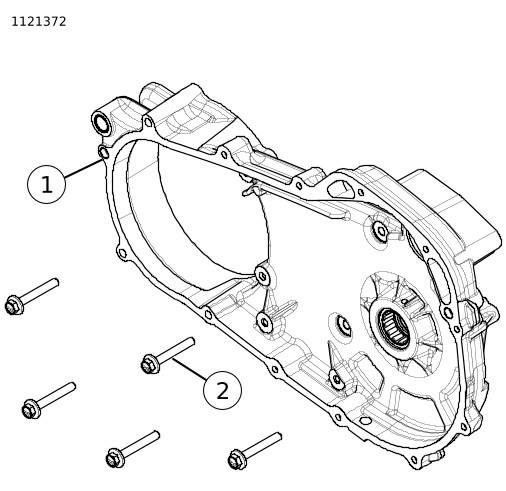

Gambar 1. Komponen Servis: Penutup Roda Gigi Primer Krom
Tabel 1. Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Penutup Roda Gigi Primer Krom | Tidak Dijual Terpisah |
2 | Baut pengencang (5) | 786A |
