ХРОМИРОВАННЫЙ ВНУТРЕННИЙ КОЖУХ ПЕРВИЧНОЙ ПЕРЕДАЧИ

J066322021-04-15

ОБЩИЕ СВЕДЕНИЯ

Номера комплекта

36500131, 36500131A

Модели

Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).

Требуются дополнительные запасные части

Для правильной установки данного комплекта 36500131 требуется отдельно приобрести следующие детали: Прокладка крышки первичной передачи (25700378), уплотнительное кольцо (11105) и (27444-00Y). Для покупки деталей обращайтесь к авторизованному дилеру Harley-Davidson.

ПРЕДУПРЕЖДЕНИЕ

От правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)

ПРИМЕЧАНИЕ

В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для выполнения данной процедуры установки требуется руководство по техническому обслуживанию для соответствующей модели вашего мотоцикла, которое можно приобрести у дилера Harley-Davidson.

Содержимое комплекта

См. Рисунок 1 и Таблица 1 .

УСТАНОВКА

ПРИМЕЧАНИЕ

Всякий раз, когда уплотнение крепления ослаблены или удалены, их следует заменять. Всегда заменяйте с помощью оригинального уплотнительного крепежа Harley-Davidson ^® с номером по каталогу 786A. Не используйте номер по каталогу 786.

Корпус первичной передачи этого комплекта устанавливается таким же образом, как и заводской корпус первичной передачи, за следующим исключением: Используйте пять уплотнительных крепежных элементов из комплекта. Установите и затяните крепления до указанного ниже момента затяжки.

Снимите анкерную пластину натяжителя цепи, болт и винты с заводского внутреннего кожуха первичной передачи после того, как он был снят, а затем установите его на хромированный внутренний кожух первичной передачи. Смотрите соответствующее руководство по техническому обслуживанию для надлежащей процедуры по затяжке и моменту затяжки.

См. соответствующее руководство по техническому обслуживанию. Снимите заводской внутренний кожух первичной передачи. Очистите внутреннюю резьбу в картере и корпусе коробки передач, где были сняты уплотнительные крепления. Установите хромированный внутренний кожух первичной передачи, как указано ниже. Замените пять уплотнителей на пять болтов, включенных в этот комплект. Нанесите легкий слой масла для первичной передачи под уплотнительный крепеж, а затем затяните.

Крутящий момент: 35,3–38 N·m (26–28 ft-lbs) Уплотнительный крепеж

Запасные части:

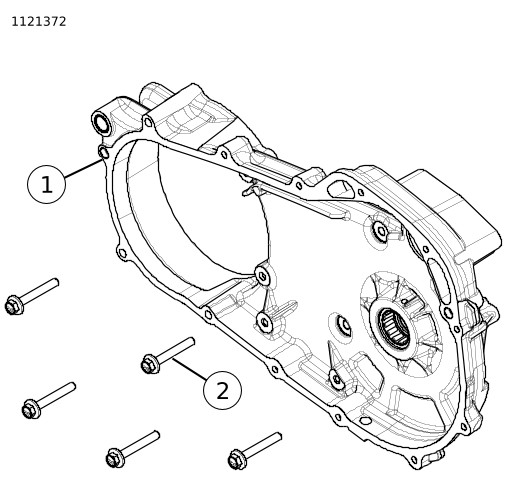

Рисунок 1. Запасные части: Хромированное внутреннее покрытие главного корпуса

Таблица 1. Запасные части:

Позиция	Описание (количество)	Номер запасной части
1	Хромированный внутренний кожух первичной передачи	Отдельно не продается
2	Уплотнительный крепеж (5)	786A
