LUKKIUTUVA POLTTOAINESÄILIÖN KORKKISARJA

J013492019-04-23

YLEISTÄ

Sarjan numero

62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A

Mallit

Mallien sovitustiedot löytyvät P&A-myyntiluettelosta ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiosta (vain englanniksi).

Huolto-osat

Vaaraosa avainsarja osanumero 71639-98/4 numeroinen avainluku.

ASENTAMINEN

1.	Aseta avain lukkoon ennen polttoainetankin korkin asentamista. Ota napakka ote polttoainesäiliö korkin kromisesta yläosasta ja käännä avainta kunnes se pysähtyy. Käännä avainta oikeanpuoleisessa kierteisessä polttoainesäiliön korkissa vastapäivään, kunnes se pysähtyy. Käännä avainta vasemmanpuoleisessa kierteisessä polttoainesäiliön korkissa myötäpäivään, kunnes se pysähtyy. Tämä varmistaa polttoainesäiliön korkin lukkiutumattoman asennon. Anna avaimen palata neutraaliin asentoon.

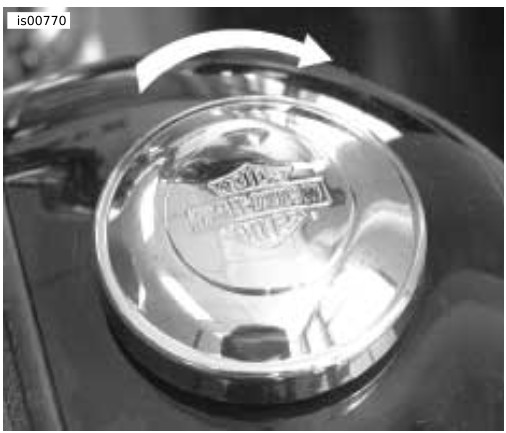

2.	Poista avain ja asenna polttoainesäiliön korkki ajoneuvoon. HUOMAUTUS Kun asetat polttoainesäiliön korkin paikalleen, kierrä sitä vielä kierros kuultuasi napsahdusäänen. Tämä asettaa polttoainesäiliön korkin automaattisesti lukittu -asentoon. Oikein lukittu/asennettu polttoainesäiliön korkki kääntyy vapaasti molempiin suuntiin. Tämän laiminlyönti antaa helposti virheellisen käsityksen, ettei polttoainesäiliön korkki toimi asianmukaisesti.	Kuva 1. Oikeanpuoleisen kierteisen polttoainesäiliön korkin asennus

Irrottaminen

Oikeanpuoleisen kierteisen polttoainesäiliön korkki; aseta avain paikalleen samaan aikaan pitäen polttoainesäiliön korkkia toisella kädellä paikallaan. Käännä avainta vastapäivään kunnes se pysähtyy ja palauta se sitten takaisin alkuperäiseen asentoon. Säiliön korkin täytyy kääntyä 270 astetta vastapäivään ennen kuin mekanismi kytkeytyy ja mahdollistaa korkin irrottamisen. Jatka vastapäivään kääntämistä irrottaaksesi säiliön korkin.

Vasemmanpuoleisen kierteisen polttoainesäiliön korkki; aseta avain paikalleen samaan aikaan pitäen polttoainesäiliön korkkia toisella kädellä paikallaan. Käännä avainta myötäpäivään kunnes se pysähtyy ja palauta se sitten takaisin alkuperäiseen asentoon. Säiliön korkin täytyy kääntyä 270 astetta myötäpäivään ennen kuin mekanismi kytkeytyy ja mahdollistaa korkin irrottamisen. Jatka myötäpäivään kääntämistä irrottaaksesi säiliön korkin.

Vara-avaimet

Laita nelinumeroinen avainluku muistiin. Löydät avainluvun leimattuna avaimen takaa Harley-Davidson -logoa vastapäätä, alueelta, joka on löytyy alta. Mikäli varaosa avainta tarvitaan, ole Harley-Davidson -jälleenmyyjääsi yhteydessä nelinumeroisen avainlukusi kanssa saadaksesi uuden avaimen.

Nelinumeroinen avainluku: ___________________

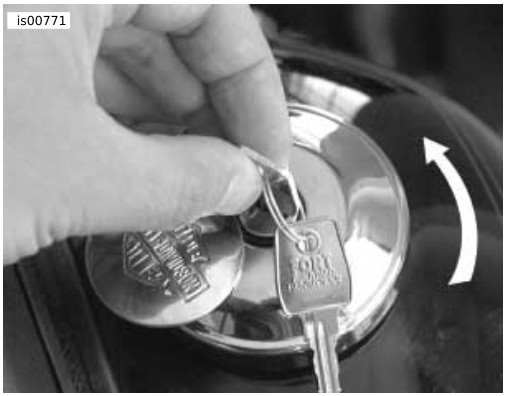

Kuva 2. Oikeanpuoleisen kierteisen polttoainesäiliön korkin irrottaminen
