KIT BLOCCAGGIO TAPPO DEL SERBATOIO DEL COMBUSTIBILE
J013492019-04-23
GENERALE
Numero kit
62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A
Modelli
Per informazioni sugli abbinamenti dei modelli, si prega di vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti di ricambio
Numero codice set chiave di sostituzione, numero chiave 71639-98/4.
INSTALLAZIONE
| 1. | Prima di installare il tappo del serbatoio del combustibile, inserire la chiave nella serratura. Afferrare con decisione la parte superiore cromata del tappo del serbatoio del combustibile e ruotare la chiave, fino a quando si arresta. Sui tappi filettati di destra, girare la chiave in senso antiorario fino all'arresto. Sui tappi filettati di sinistra, girare la chiave in senso orario fino all'arresto. Questo garantisce che il tappo del gas sia in posizione sbloccata. Portare la chiave in posizione neutra. | |

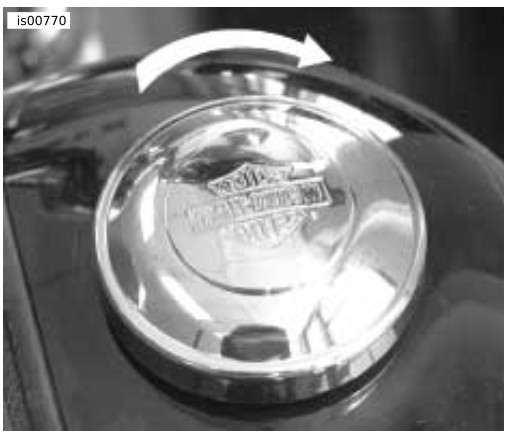

| 2. | Rimuovere la chiave e installare il tappo del serbatoio del combustibile sul veicolo. NOTA Durante l’installazione, ruotare il tappo di un giro completo una volta avvertito lo scatto. Questo automaticamente posiziona il tappo del gas in posizione di blocco. Un tappo bloccato/installato correttamente gira liberamente in entrambe le direzioni. L'inosservanza di questa precauzione suggerirà l'idea errata che il tappo del serbatoio del combustibile non funziona correttamente. |  Figura 1. Installazione del cappuccio del combustibile con filettatura di destra |
Rimozione
Sui tappi filettati del serbatoio del combustibile di destra, inserire la chiave e tenendo fermo il tappo in posizione con la mano, girarla in senso antiorario fino a quando si arresta, far tornare la chiave nella posizione originale. Il tappo del gas deve girare di 270 gradi in senso antiorario prima che il meccanismo si inserisca per consentire la rimozione del tappo gas. Continuare a girare in senso antiorario per rimuovere completamente il tappo.
Sui tappi filettati del serbatoio del combustibile di sinistra, inserire la chiave e tenendo fermo il tappo in posizione con la mano, girarla in senso orario fino a quando si arresta, far tornare la chiave nella posizione originale. Il tappo del gas deve girare di 270 gradi in senso orario prima che il meccanismo si inserisca per consentire la rimozione del tappo gas. Continuare a girare in senso orario per rimuovere completamente il tappo.
Chiavi di ricambio
Annotare il numero a 4 cifre stampigliato sulla parte posteriore della chiave, di fronte al logo Harley-Davidson, nell'area indicata di seguito. Se occorre una chiave di ricambio, indicare al concessionario Harley-Davidson il numero a 4 cifre per ordinare una chiave di ricambio.
numero a 4 cifre della chiave:_______________

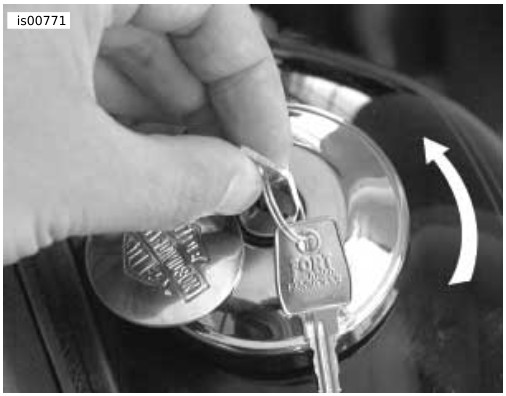

Figura 2. Rimozione del cappuccio del combustibile con filettatura di destra
