MENGUNCI KIT PENUTUP PENGISI BAHAN API
J013492019-04-23
UMUM
Nombor Kit
62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Bahagian Servis
Set Kunci Gantian Nombor Bahagian 71639-98/Nombor Kunci 4 digit.
PEMASANGAN
1. Sebelum memasang penutup gas pada kenderaan, masukkan kunci ke dalam pengunci. Genggam bahagian krom penutup bahan api dengan kuat dan pusingkan kunci sehingga ia terhenti. Bagi penutup bahan api berulir sebelah kanan, pusing kunci melawan arah jam, sehingga ia terhenti. Bagi penutup bahan api berulir sebelah kiri, pusing kunci mengikut arah jam, sehingga ia terhenti. Ini meletakkan penutup gas dalam posisi tidak dikunci. Biarkan kunci kembali ke posisi neutral.
2. Keluarkan kunci dan pasangkan penutup bahan api pada kenderaan.
CATATAN
Apabila memasang penutup tangki bahan api, putarkan penutup satu pusingan penuh sehingga berbunyi klik. Ini meletakkan penutup gas dalam posisi dikunci secara automatik. Penutup gas yang dikunci/dipasang dengan betul boleh berputar bebas dalam kedua-dua arah. Tidak berbuat demikian akan memberi andaian penutup bahan api tidak berfungsi dengan betul.

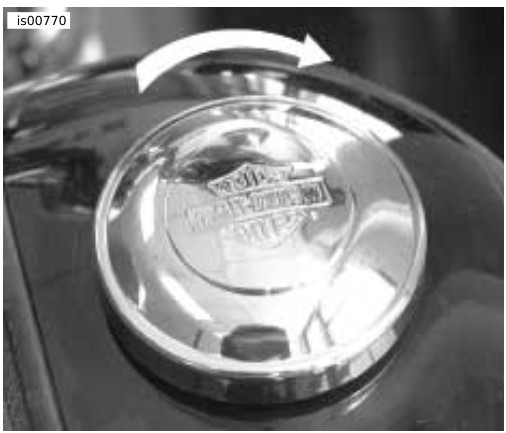

Rajah 1. Pemasangan Penutup Bahan Api Berulir Sebelah Kanan
Penanggalan
Pada penutup bahan api berulir sebelah kanan, masukkan kunci, dan sambil memegang penutup gas di tempatnya, pusing kunci melawan arah jam sehingga ia terhenti, kembalikan kunci ke posisi asal. Penutup gas mesti diputarkan 270 darjah melawan arah jam sebelum penutup gas boleh ditanggalkan oleh mekanisme penutup. Teruskan memutar melawan arah jam untuk menanggalkan penutup gas sepenuhnya.
Bagi penutup bahan api berulir sebelah kiri, masukkan kunci, dan sambil memegang penutup gas di tempatnya, pusing kunci mengikut arah jam sehingga ia terhenti, kembalikan kunci ke posisi asal. Penutup gas mesti diputarkan 270 darjah mengikut arah jam sebelum mekanisme boleh menanggalkan penutup. Teruskan memutar mengikut arah jam untuk menanggalkan penutup gas sepenuhnya.
Anak kunci Gantian
Catatkan nombor kunci 4 digit pada belakang kunci bertentangan dengan logo Harley-Davidson, dalam ruang yang disediakan di bawah. Jika anda memerlukan kunci gantian, rujuk kepada Pengedar Harley-Davidson dan gunakan nombor 4 digit tersebut untuk memesan kunci gantian.
Nombor kunci 4 digit: ___________________

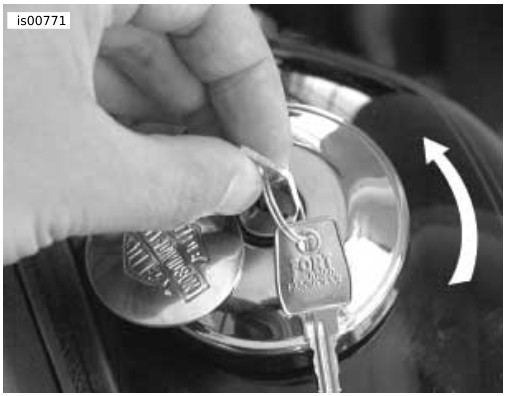

Rajah 2. Penanggalan Penutup Bahan Api Berulir Sebelah Kanan
