KIT DE TRAVAMENTO DA TAMPA DO RESERVATÓRIO DE COMBUSTÍVEL

J013492019-04-23

GERAL

Kit n.º

62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A

Modelos

Para obter informações sobre modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção Parts and Accessories (Peças e acessórios) no site www.harley-davidson.com (somente em inglês).

Peças de reposição

Número da peça de substituição do conjunto de chaves 71639-98/ Número da chave de 4 dígitos

INSTALAÇÃO

1.	Antes de instalar a tampa do tanque de combustível no veículo, insira a chave na trava. Com firmeza, segure a parte superior cromada da tampa do reservatório de combustível e gire a chave até ela parar. Gire a chave da tampa direita do reservatório de combustível rosqueada no sentido anti-horário até que ela pare. Gire a chave da tampa esquerda do reservatório de combustível rosqueada no sentido horário até que ela pare. Isso garante a posição destravada da tampa do tanque de combustível. Deixe a chave voltar à posição de ponto morto.

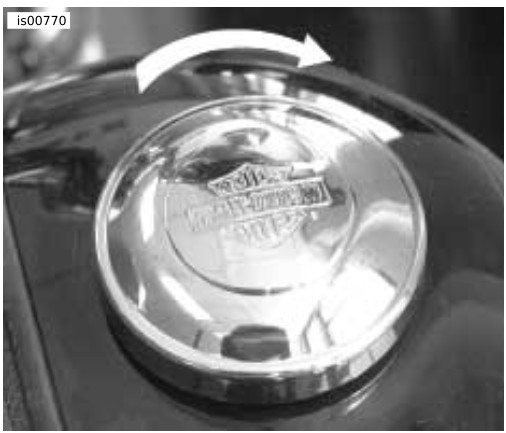

2.	Remova a chave e instale a tampa do reservatório de combustível no veículo. NOTA Ao instalar a tampa do reservatório de combustível, gire-a uma volta completa até ouvir um clique. Isto posiciona automaticamente a tampa do tanque de combustível na posição travada. Uma tampa de combustível travada/instalada corretamente vai girar livremente em ambas as direções. O não cumprimento dessa instrução dá a ideia errada de que a tampa do reservatório de combustível não está funcionando corretamente.	Figura 1. Instalação da tampa rosqueada do reservatório de combustível direita

Remoção

Nas tampa direitas do reservatório de combustível rosqueadas, insira a chave e enquanto segura a tampa do tanque reservatório de combustível no lugar com uma mão, gire a chave no sentido anti-horário até que ela pare, voltando para a posição original. A tampa do tanque de combustível deve girar 270 graus no sentido anti-horário antes do mecanismo encaixar, permitindo a remoção da tampa do tanque de combustível. Continue girando no sentido anti-horário para remover completamente a tampa do tanque de combustível.

Nas tampa esquerdas do reservatório de combustível rosqueadas, insira a chave e enquanto segura a tampa do tanque reservatório de combustível no lugar com uma mão, gire a chave no sentido horário até que ela pare, voltando para a posição original. A tampa do tanque de combustível deve girar 270 graus no sentido horário antes do mecanismo encaixar, permitindo a remoção da tampa do tanque de combustível. Continue girando no sentido horário para remover completamente a tampa do tanque de combustível.

Chaves de substituição

Escreva o número da chave de 4 dígitos estampado na parte de trás da chave, do lado oposto ao logotipo da Harley-Davidson, na área fornecida a seguir. Se for necessária uma chave de substituição, entre em contato com a sua concessionária Harley-Davidson com o número de 4 dígitos para solicitar uma substituição.

Número da chave de 4 dígitos:___________________

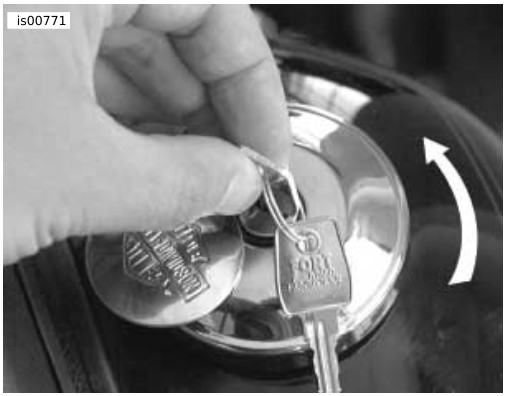

Figura 2. Remoção da tampa rosqueada do reservatório de combustível direita
