КОМПЛЕКТ ЗАПИРАЮЩЕЙСЯ КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ

J013492019-04-23

ОБЩИЕ СВЕДЕНИЯ

Номера комплекта

62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A

Модели

Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).

Запасные части:

Номер комплекта запасных ключей по каталогу 71639-98/4-значный номер ключа.

УСТАНОВКА

1.	Перед установкой крышки топливного бака на транспортное средство вставьте ключ в замок. Крепко ухватите хромированную верхнюю часть крышки заливной горловины топливного бака и поверните ключ до упора. На крышках заливной горловины топливного бака с правой резьбой поверните ключ против часовой стрелки до упора. На крышках заливной горловины топливного бака с левой резьбой поверните ключ по часовой стрелке до упора. После этого крышка топливного бака будет находиться в разблокированном положении. Отпустите ключ, чтобы он вернулся в нейтральное положение.

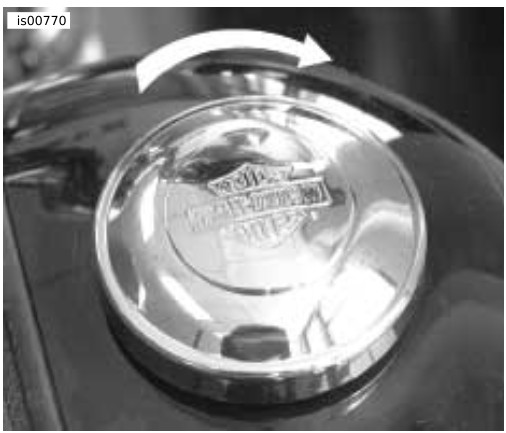

2.	Выньте ключ и установите крышку заливной горловины топливного бака на транспортное средство. ПРИМЕЧАНИЕ При установке крышки топливного бака поверните крышку на один полный оборот после щелчка. После этого крышка топливного бака автоматически перейдет в заблокированное положение. Правильно заблокированная/установленная крышка топливного бака будет свободно вращаться в обоих направлениях. Невыполнение этого требования приведет к ложному предположению, что крышка заливной горловины топливного бака работает неправильно.	Рисунок 1. Установка крышки заливной горловины топливного бака с правой резьбой

Демонтаж

При использовании крышки заливной горловины топливного бака с правой резьбой вставьте ключ и поверните его до упора против часовой стрелки, удерживая при этом крышку топливного бака рукой на месте, затем поверните ключ в первоначальное положение. Крышка топливного бака должна повернуться на 270 градусов против часовой стрелки, чтобы механизм заработал и дал возможность ее снять. Чтобы полностью снять крышку топливного бака, продолжайте вращать ее против часовой стрелки.

При использовании крышки заливной горловины топливного бака с левой резьбой вставьте ключ и поверните его до упора по часовой стрелке, удерживая при этом крышку топливного бака рукой на месте, затем поверните ключ в первоначальное положение. Крышка топливного бака должна повернуться на 270 градусов по часовой стрелке, чтобы механизм заработал и дал возможность ее снять. Чтобы полностью снять крышку топливного бака, продолжайте вращать ее по часовой стрелке.

Запасные ключи

Запишите 4-значный номер ключа, расположенный на оборотной стороне ключа напротив логотипа H-D, в указанном ниже месте. Если вам необходим запасной ключ, свяжитесь с дилером Harley-Davidson и предоставьте ему 4-значный номер, чтобы он смог заказать его.

4-значный номер ключа: ___________________

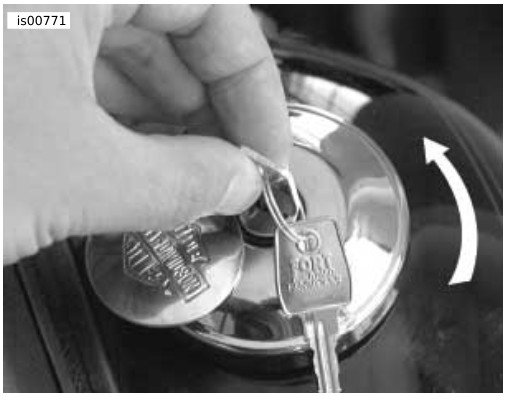

Рисунок 2. Снятие крышки заливной горловины топливного бака с правой резьбой
