KİLİTLİ YAKIT DOLDURMA KAPAĞI KİTİ
J013492019-04-23
GENEL
Kit Numarası
62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A
Modeller
Model uyum bilgisi için P&A Perakende Satış Kataloğunu veya www.harley-davidson.com adresinden Parts and Accessories (sadece İngilizce) bölümüne bakın.
Servis Parçaları
Yedek Anahtar Seti Parça Numarası 71639-98/4 haneli Anahtar Numarası.
KURULUM
1. Yakıt deposu kapağını araca takmadan önce, anahtarı kilide takın. Yakıt kapağının krom tepesini sıkıca kavrayarak anahtarı sonuna kadar döndürün. Sağ taraftan dişli yakıt kapaklarında anahtarı saat yönünün tersi istikamette sonuna kadar döndürün. Sol taraftan dişli yakıt kapaklarında anahtarı saat yönünde sonuna kadar döndürün. Bu, yakıt kapağı kilidinin açıldığını teyit etmek içindir. Anahtarı düz konuma getirin.
2. Anahtarı çıkarın ve yakıt kapağını araca takın.
NOT
Yakıt kapağını takarken kapağı bir klik sesi duyulana kadar bir tam devir döndürün. Yakıt kapağını aracı taktığınızda kendiliğinden kilitlenir. Düzgün kilitlenmiş/takılmış yakıt kapağı iki yöne de rahatça döner. Öyle olmaması yakıt kapağının düzgün çalışmadığı anlamına gelir.

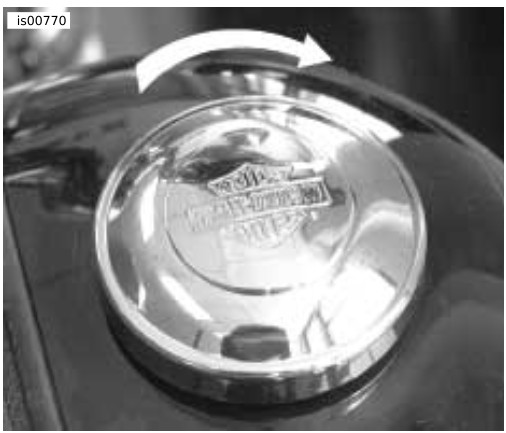

Şekil 1. Sağdan Dişli Yakıt Kapağının Takılması
Çıkarma
Sağdan dişli yakıt kapaklarında anahtarı takın ve yakıt kapağını elinizle tutarak anahtarı saat yönünün tersine sonuna kadar döndürün ve geri bırakın. Yakıt kapağının çıkmasını sağlayan mekanizmanın devreye girmesi için yakıt kapağının saat yönünün tersine 270 derece dönmesi gerekir. Yakıt kapağını tamamen çıkarmak için saat yönünün tersine döndürmeye devam edin.
Soldan dişli yakıt kapaklarında anahtarı takın ve yakıt kapağını elinizle tutarak anahtarı saat yönünde sonuna kadar döndürün ve geri bırakın. Yakıt kapağının çıkmasını sağlayan mekanizmanın devreye girmesi için yakıt kapağının saat yönünde 270 derece dönmesi gerekir. Yakıt kapağını tamamen çıkarmak için saat yönünde döndürmeye devam edin.
Yeni Anahtarlar
Anahtarda, aşağıda verilen, Harley-Davidson logosunun arka tarafına basılı 4 haneli numarayı kaydedin. Yedek anahtar gerekirse, yedek anahtar siparişi vermesi için 4 haneli numarayla Harley-Davidson Bayinize başvurun.
4 haneli anahtar numarası: ___________________

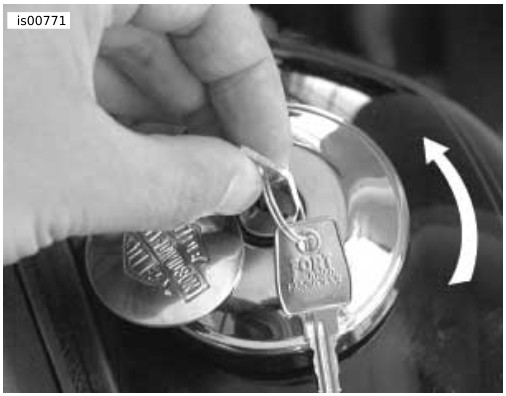

Şekil 2. Sağdan Dişli Yakıt Kapağının Çıkarılması
