КОМПЛЕКТ КАПАЧКА ЗА РЕЗЕРВОАРА ЗА ГОРИВО СЪС ЗАКЛЮЧВАНЕ
J013492019-04-23
ОБЩИ
Номер на комплект
62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A
Модели
За информация за съвместимост на моделите, моля вижте каталога за части и аксесоари или раздела „Части и аксесоари“ на www.harley-davidson.com (само на английски).
Части за обслужване
Каталожен номер на комплект резервен ключ 71639-98/4-цифрен номер на ключ.
МОНТАЖ
1. Преди да монтирате капачката на резервоара на превозното средство, поставете ключа в ключалката. Хванете здраво хромирания край на капачката за резервоара за гориво и завъртете ключа, докато спре. На десните резбовани капачки за резервоара за гориво, завъртете ключа обратно на часовниковата стрелка, докато спре. На левите резбовани капачки за резервоара за гориво, завъртете ключа по часовниковата стрелка, докато спре. Това осигурява отключена позиция на капачката за резервоара. Оставете ключа да се върне в неутрално положение.
2. Извадете ключа и монтирайте капачката за резервоара за гориво на превозното средство.
NOTE
Когато поставяте капачката на горивния резервоар, я завъртете на един пълен оборот след щракването. Това автоматично позиционира капачката за резервоара в заключена позиция. Правилно заключената/монтираната капачка за резервоара ще се върти свободно в двете посоки. В противен случай, това ще даде неправилно усещане, че капачката за резервоара не работи правилно.
Фигура 1. Монтиране на дясна резбована капачка за резервоара за гориво
Сваляне
На десните резбовани капачки за резервоара за гориво поставете ключа и, докато държите капачката за резервоара на място с ръка, завъртете ключа обратно на часовниковата стрелка, докато спре; върнете ключа към първоначалното му положение. Капачката за резервоара трябва да се завърти на 270 градуса обратно на часовниковата стрелка, преди механизмът да се включи, за да позволи свалянето на капачката за резервоара. Продължете да въртите обратно на часовниковата стрелка, за да извадите напълно капачката за резервоара.
На левите резбовани капачки за резервоара за гориво поставете ключа и, докато държите капачката за резервоара на място с ръка, завъртете ключа по часовниковата стрелка, докато спре; върнете ключа към първоначалното му положение. Капачката за резервоара трябва да се завърти на 270 градуса по часовниковата стрелка, преди механизмът да се включи, за да позволи свалянето на капачката за резервоара. Продължете да въртите по часовниковата стрелка, за да извадите напълно капачката за резервоара.
Резервни ключове:
Запишете 4-цифрения номер на ключа, щампован на гърба на ключа срещу логото на Harley-Davidson, в зоната, описана по-долу. Ако е нужен резервен ключ, посетете вашия дилър на Harley-Davidson с 4-цифрения номер, за да поръчате резервен.
4-цифрен номер на ключа: ___________________

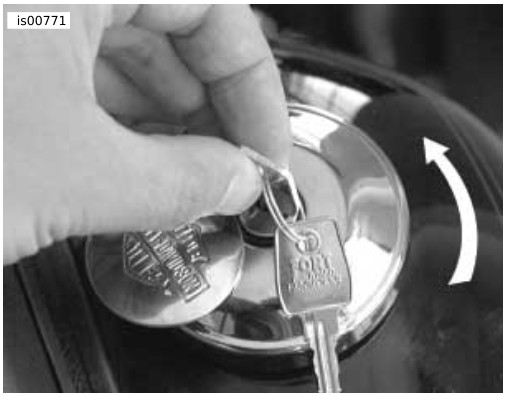

Фигура 2. Сваляне на дясна резбована капачка за резервоара за гориво
