ZAMYKATELNÝ UZÁVĚR PALIVOVÉ NÁDRŽE
J013492019-04-23
OBECNÉ INFORMACE
Číslo sady
62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A
Modely
Informace o vhodnosti pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Servisní díly
Číslo dílu sady náhradního klíče 71639-98 / 4místné číslo klíče.
MONTÁŽ
1. Před montáží uzávěru paliva na motocykl vložte klíč do zámku. Pevně uchopte chromovanou horní část uzávěru palivové nádrže a otáčejte klíčem až na doraz. Na pravé straně závitového uzávěru palivové nádrže otáčejte klíčem proti směru hodinových ručiček až na doraz. Na levé straně závitového uzávěru palivové nádrže otáčejte klíčem proti směru hodinových ručiček až na doraz. Toto zajišťuje odemčenou polohu pro uzávěr palivové nádrže. Klíč nechte, aby se vrátil do původní pozice.
2. Odeberte klíč a namontujte uzávěr palivové nádrže na motocykl.
POZNÁMKA
Při montáži víčka nádrže otočte víčkem po slyšitelném cvaknutí ještě o jednu otáčku. Toto automaticky umístí uzávěr nádrže do zamčené polohy. Řádně uzamčený/namontovaný uzávěr nádrže se bude volně otáčet v obou směrech. Pokud tak neučiníte, získáte nesprávný dojem, že uzávěr palivové nádrže nefunguje správně.

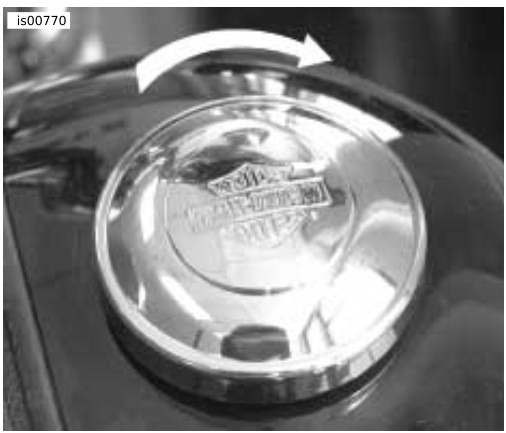

Ilustrace 1. Montáž závitového uzávěru palivové nádrže
Demontáž
Na pravé straně závitových uzávěrů palivové nádrže vložte klíč a zatímco uzávěr palivové nádrže držíte rukou na místě, otáčejte klíčem proti směru hodinových ručiček až na doraz a poté vraťte klíč do původní pozice. Uzávěr palivové nádrže se musí otočit o 270 stupňů proti směru hodinových ručiček, než se zapojí mechanismus a povolí odstranění uzávěru palivové nádrže. Pokračujte v otáčení proti směru hodinových ručiček, abyste zcela odstranili uzávěr nádrže.
Na levé straně závitových uzávěrů palivové nádrže vložte klíč a zatímco uzávěr palivové nádrže držíte rukou na místě, otáčejte klíčem ve směru hodinových ručiček až na doraz. Poté vraťte klíč do původní pozice. Uzávěr palivové nádrže se musí otočit o 270 stupňů ve směru hodinových ručiček, než se zapojí mechanismus a povolí odstranění uzávěru palivové nádrže. Pokračujte v otáčení ve směru hodinových ručiček, abyste zcela odstranili uzávěr nádrže.
Náhradní klíčky
Zaznamenejte si 4místné číslo vyražené na zadní straně klíče naproti logu společnosti Harley-Davidson v níže uvedené oblasti. Pokud potřebujete náhradní klíč, kontaktuje prodejce Harley-Davidson, uveďte 4místné číslo a objednejte náhradní klíč.
4místné číslo klíče: ___________________

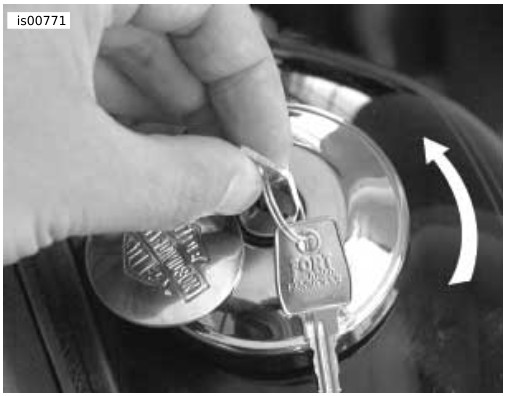

Ilustrace 2. Odstranění pravé strany závitového uzávěru palivové nádrže
