SET VERGRENDELTANKDOP
J013492019-04-23
ALGEMEEN
Setnummer
62803-97A, 62804-97A, 62805-97, 62806-97, 61100129A, 61100117A
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandelcatalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Serviceonderdelen
Reservesleutelset onderdeelnummer 71639-98/4-cijferig sleutelnummer.
MONTAGE
1. Steek de sleutel in het slot voordat u de tankdop op de motorfiets monteert. Houd de verchroomde bovenzijde van de tankdop stevig vast en draai de sleutel tot deze niet verder kan. Op tankdoppen met rechtsdraaiend schroefdraad draait u de sleutel linksom tot deze niet verder kan. Op tankdoppen met linksdraaiend schroefdraad draait u de sleutel rechtsom tot deze niet verder kan. Dit zorgt voor een ontgrendelde positie van de tankdop. Laat de sleutel terugkeren naar de neutrale stand.
2. Verwijder de sleutel en monteer de tankdop op de motorfiets.
OPMERKING
Bij het plaatsen van de brandstoftankdop draait u de dop één volledige slag door nadat u een klik hebt gehoord. Dit brengt de tankdop automatisch in de vergrendelde stand. Een correct vergrendelde/gemonteerde tankdop kan vrij draaien in beide richtingen. Als u deze stappen niet uitvoert, lijkt het alsof de tankdop niet goed werkt, terwijl dit wel het geval is.

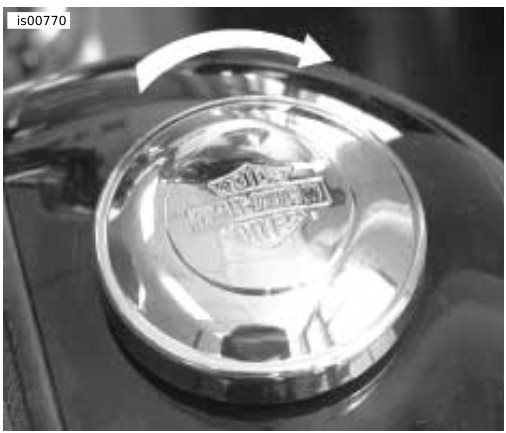

Afbeelding 1. Montage van tankdop met rechtsdraaiend schroefdraad
Verwijdering
Bij tankdoppen met rechtsdraaiend schroefdraad steekt u de sleutel in, en terwijl u de tankdop met de hand op zijn plaats houdt, draait u de sleutel linksom tot deze niet verder kan. Vervolgens laat u de sleutel terugkeren naar de oorspronkelijke stand. De tankdop moet 270 graden linksom draaien voordat het mechanisme wordt ingeschakeld en de tankdop kan worden verwijderd. Blijf linksom draaien om de tankdop volledig te verwijderen.
Bij tankdoppen met linksdraaiend schroefdraad steekt u de sleutel in, en terwijl u de tankdop met de hand op zijn plaats houdt, draait u de sleutel rechtsom tot deze niet verder kan. Vervolgens laat u de sleutel terugkeren naar de oorspronkelijke stand. De tankdop moet 270 graden rechtsom draaien voordat het mechanisme wordt ingeschakeld en de tankdop kan worden verwijderd. Blijf rechtsom draaien om de tankdop volledig te verwijderen.
Vervangende sleutels
Noteer in de ruimte hieronder het viercijferige sleutelnummer dat op de achterkant van de sleutel tegenover het H-D-logo is gestanst. Als er een reservesleutel nodig is, neemt u het viercijferige nummer mee naar uw Harley-Davidson dealer om een reservesleutel te bestellen.
Viercijferig sleutelnummer:___________________

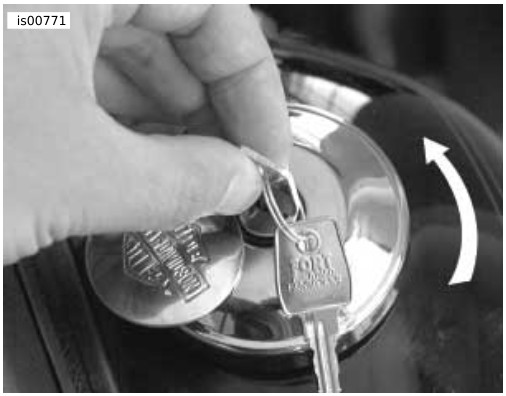

Afbeelding 2. Verwijderen van tankdop met rechtsdraaiend schroefdraad
