SOFTAILスイングアームバッグ
J052472018-01-16
概要
キット番号
90200417、90200456、90201567、90201568
モデル
モデルの適合性については、純正P&Aカタログまたはharley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
取り付け
2017年以前のSoftail:

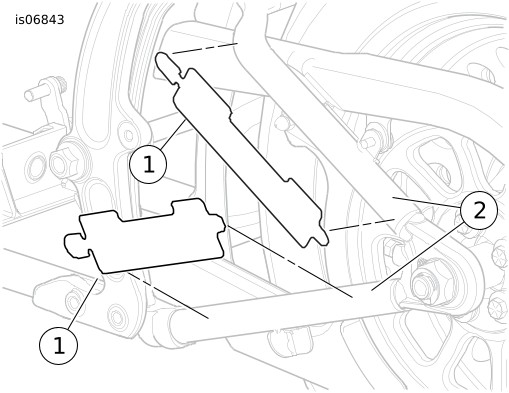

| 1. | 「図1」を参照してください。 保護テープ(1)から剥離紙をはがし、スイングアームの(2)のアッパーおよびロアバーに取り付けます。 |  図1。 保護カバー(2)の取り付け

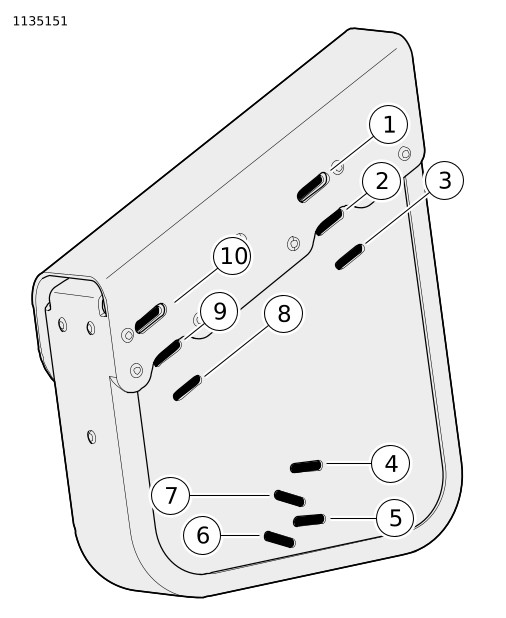

図2。 バッグマウントスロット  図3。 ロアストラップの取り付け - 2017年以前のSoftail | ||||||||||||||||||||

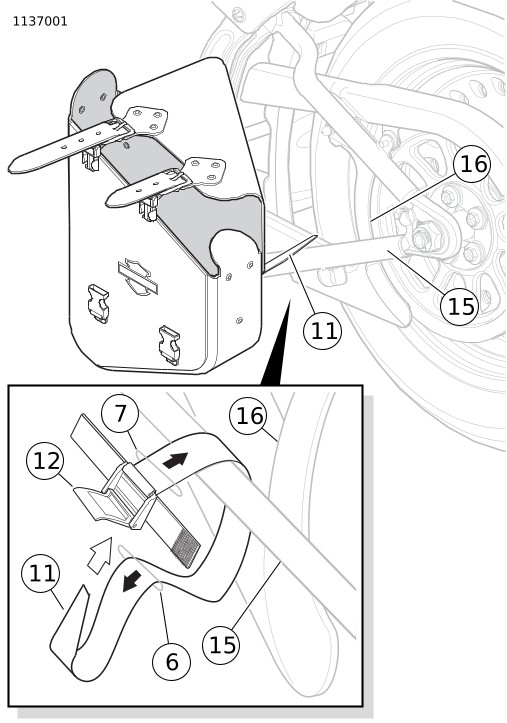

| 2. | 「図2」および「図3」を参照してください。 ロアストラップの取り付け。 a. マウントストラップ(11)を取り付けます。バッグを開き、内側から、図に示されている向きでロアマウントポイントの上部スロット(7)を通して、マウントストラップ(11)を挿入します。 b. デブリデフレクター(16)前部のロアスイングアームバー(15)の周りにストラップを巻き、バッグのボトムスロット(6)を通して戻します。 c. ストラップを緩くクランプ(12)に取り付け、サドルバッグを所定の位置に保ちます。 |  図4。 フォーワードストラップの取り付け - 2017年以前のSolftail | ||||||||||||||||||||

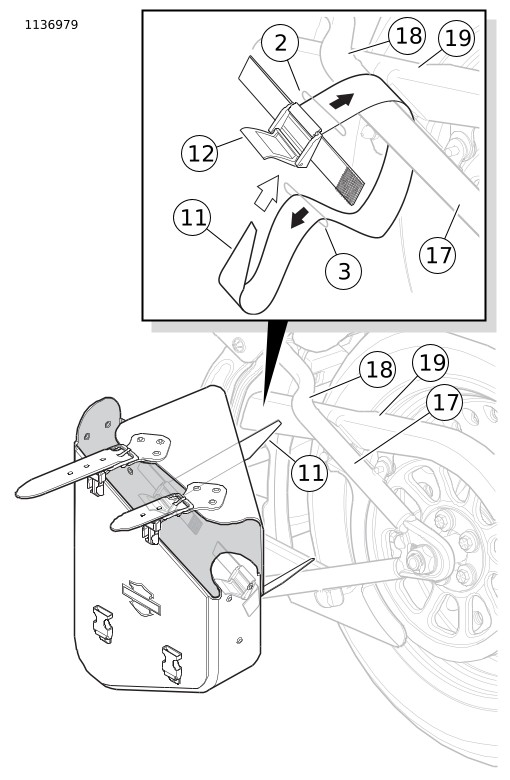

| 3. | 「図2」および「図4」を参照してください。 フォーワードストラップの取り付け。 a. 前部マウントポイントのトップスロット(1)に2番目のストラップ(11)を挿入します。 b. ベンド(18)後方のアッパースイングアームバー(17)の周りにストラップを巻きます。 c. バーとベルトガード(19)の間でストラップを後方に動かし、バッグ内のボトムスロット(2)にストラップエンドを入れて戻します。 d. ストラップを緩くクランプ(12)に取り付けます。 |  図5。 リアワードストラップの取り付け - 2017年以前のSoftail | ||||||||||||||||||||

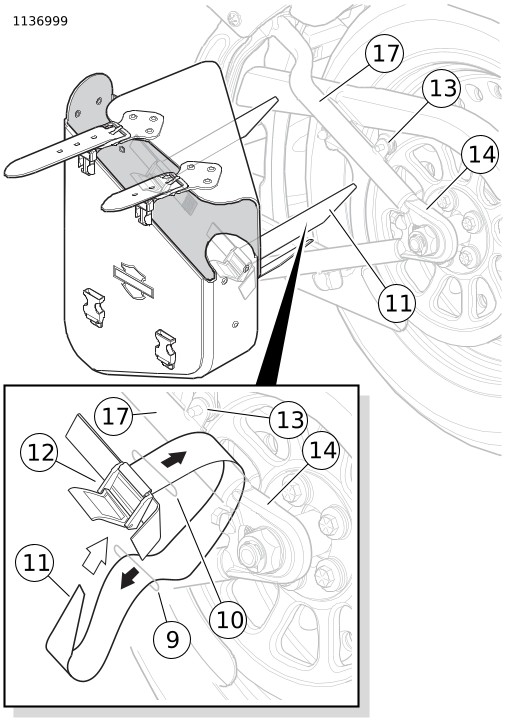

| 4. | 「図2」および「図5」を参照してください。 リアワードストラップの取り付け。 a. 残っているストラップ(11)を後部マウントポイントの上部スロット(10)に挿入します。 b. ベルトガードマウント(13)とスイングアームエンド鍛造(14)の間にあるアッパースウイングアームバー(17)の周りにストラップを巻き、バッグのボトムスロット(9)にストラップエンドを入れて戻します。 c. ストラップを緩くクランプ(12)に取り付けます。 |  図6。 クランプのロックと固定 | ||||||||||||||||||||

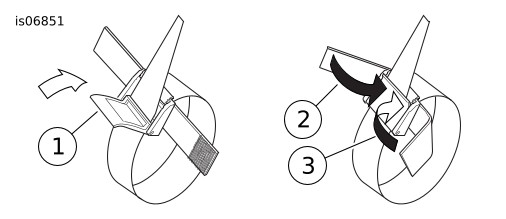

| 5. | 「図6」を参照してください。 各ストラップをできるだけ強く締め付けます。 a. クランプ(1)をロックします。 b. フック&ループストラップ(2と3)を閉じたクランプに巻きつけ固定します。 |
注記
ストラップが十分に張っていても、サドルバッグが緩く感じることがあります。 これは正常です。
2018年以降のSoftail:
| 1. | 「図1」を参照してください。 保護テープ(1)から剥離紙をはがし、スイングアームの(2)のアッパーおよびロアバーに取り付けます。 |  図7。 ロアストラップの取り付け - 2018年以降のSoftail |
| 2. | 「図2」および「図7」を参照してください。 ロアストラップの取り付け。 a. バッグを開き、内側から、図に示されている向きでロアマウントポイントの上部スロット(4)を通して、マウントストラップ(11)を挿入します。 b. デブリデフレクター(16)前部のロアスイングアームバー(15)の周りにストラップを巻き、バッグのボトムスロット(5)を通して戻します。 c. ストラップを緩くクランプ(12)に取り付け、サドルバッグを所定の位置に保ちます。 |  図8。 フォーワードストラップの取り付け - 2018年以降のSoftail |
| 3. | 「図2」および「図8」を参照してください。 フォーワードストラップの取り付け。 a. 前部マウントポイントのトップスロット(2)に2番目のストラップ(11)を挿入します。 b. ベンド(18)後方のアッパースイングアームバー(17)の周りにストラップを巻きます。 c. バーとベルトガード(19)の間でストラップを後方に動かし、バッグ内のボトムスロット(3)にストラップエンドを入れて戻します。 d. ストラップを緩くクランプ(12)に取り付けます。 |  図9。 リアワードストラップの取り付け - 2018年以降のSoftail |
| 4. | 「図2」および「図9」を参照してください。 リアワードストラップの取り付け。 a. 残っているストラップ(11)を後部マウントポイントの上部スロット(9)に挿入します。 b. ベルトガードマウント(13)とスイングアームエンド鍛造(14)の間にあるアッパースウイングアームバー(17)の周りにストラップを巻き、バッグのボトムスロット(8)にストラップエンドを入れて戻します。 c. ストラップを緩くクランプ(12)に取り付けます。 | |
| 5. | 「図6」を参照してください。 各ストラップをできるだけ強く締め付けます。 a. クランプ(1)をロックします。 b. フック&ループストラップ(2と3)を閉じたクランプに巻きつけ固定します。 |
注記
ストラップが十分に張っていても、サドルバッグが緩く感じることがあります。 これは正常です。
使用時
警告スウイングアームバッグの最大積載量を守ってください。 スウイングアームバッグに過剰な荷重がかかると、コントロールを失い、死亡事故や重大な人身事故を引き起こすおそれがあります。 (00618c)
注記
スイングアームバッグの最大積載は2.3 Kg(5ポンド)です。
スウイングアームバッグの外観を保ち、寿命を延ばすため、定期的にキットのレザーケアを使用します。 追加のレザーケア製品は、ハーレーダビッドソン ジャパン正規販売店でお買い求めただけます。もしくは製品に付属のカスタマーケアカードをご覧ください。
ブラウンアンティークプルアップレザーのみ: バフ掛けしないでください。 バフ掛けするとレザーの表面が曇ります。
交換用パーツ

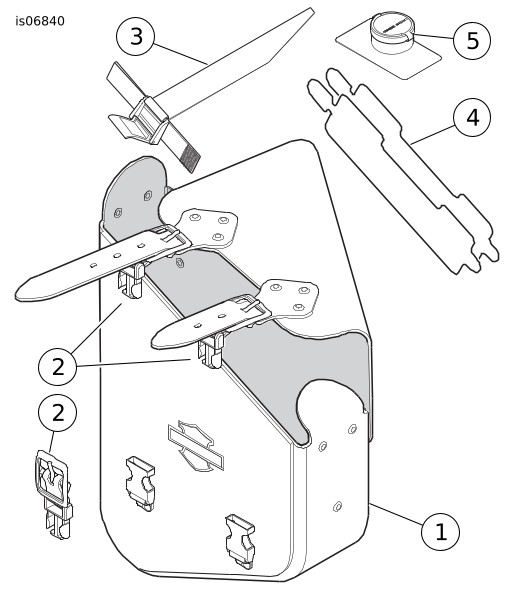

図10。 交換用パーツ: Softailスイングアームバッグ
表1。 交換用パーツ: Softailスイングアームバッグ
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | スイングアームバッグ | 別売りなし |
2 | クイック取り外しクリップ、オス(2) (バックル付き) | 90200531 |
バックル(キット90201567のみ) | 90201751 | |
3 | マウントストラップ/クランプ(3) | 90200577 |
4 | 保護テープ(2セット) | 90200539 |
5 | レザーケア(0.75 oz) | 別売りなし |
