隐形刹车踏板垫套件

J030962020-09-16

概述

套件编号

42555-04

车型

此套件设计用于 1980 年款及之后 Touring 车型和 1986 年款及之后 FL Softail ^® 摩托车。

套件内容：

参见图2了解套件内容。

安装

注意

您的摩托车的维修手册在哈雷戴维森经销商处有售。

1.	从脚刹车杆上拆下之前安装的刹车踏板盖。
2.	参见图1 。从套件中取出安装板 (4)。将安装板放在刹车踏板 (8) 上，使板下方的凸起区域与刹车踏板上的椭圆孔对齐。
3.	从套件中取出补偿垫圈 (6)。将垫圈放在刹车踏板下方，并对准垫圈的“补偿”区域，以使其覆盖刹车踏板上的椭圆形孔。
4.	从安装板的顶部，通过安装板 (4) 安装 5/16 英寸平头螺钉 (3)、刹车踏板 (8) 和补偿垫圈 (6)。
5.	从刹车踏板下方，安装盖形螺母 (7)，将安装板和补偿垫圈固定到刹车踏板上。拧紧盖形螺母。扭矩: 33–39 N·m (24–29 ft-lbs)
6.	从套件中取出刹车踏板盖 (1) 和踏板衬垫 (2)。将衬垫 (2) 对齐并插入刹车踏板盖中。
7.	从侧面，将刹车踏板盖组件滑到安装板（和踏板）上，并将盖底部的两个孔与安装板上的两个孔对齐。
8.	从套件中取出两颗 1/2 英寸螺丝 (5)。从刹车踏板 (8) 下方，通过安装板 (4) 上的孔安装螺丝，并安装踏板盖 (1)。可靠拧紧螺丝。

警告

在维修刹车系统之后，应在低速情况下对刹车进行测试。如果刹车运行不正常，在高速状态下测试刹车会导致失控，有可能造成死亡或重伤。 (00289a)

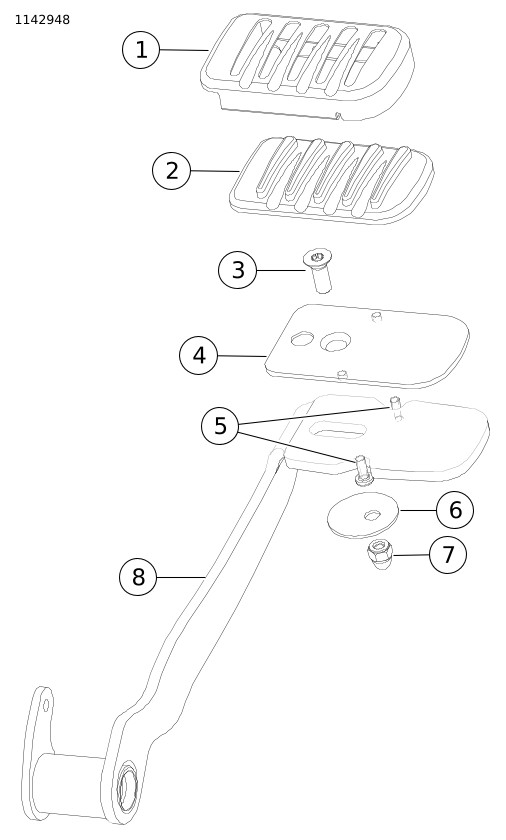

图1。刹车踏板垫安装

维修零件

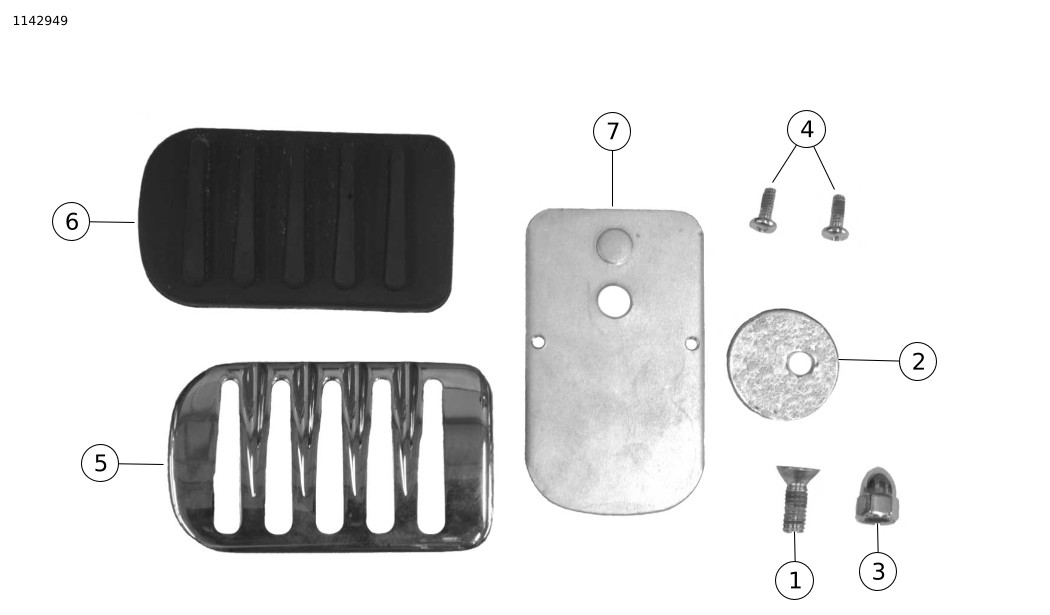

图2。维修零件：隐形刹车踏板垫套件

表1。维修零件
