ステルスブレーキペダルパッドキット
J030962020-09-16
概略
キット番号
42555-04
適合モデル
このキットは、1980年以降のTouring及び1986年以降のFL Softail
®
モデルの車両への搭載用に設計されています。
キット内容:
キット内容については「図2」を参照してください。
取り付け
注記
お客様の車両のサービスマニュアルは、ハーレーダビッドソン正規販売店で入手することができます。
| 1. | 先に取り付けたブレーキペダルカバーをフットブレーキレバーから外します。 | |
| 2. | 「 図1 」を参照。 キットから取り付けプレート(4)を取ります。 取り付けプレートをブレーキペダルの楕円形の穴のあるプレートの下の上げられた場所に合わせて、ブレーキペダル(8)の上に配置します。 | |
| 3. | キットからオフセットウォッシャー(6)を取り出します。 ブレーキペダルの下にウォッシャーを配置し、ブレーキペダルの楕円形の穴を覆うようにウォッシャーの「オフセット」領域を合わせます。 | |
| 4. | 取り付けプレートの上から、取り付けプレート(4)、ブレーキペダル(8)、オフセッウォッシャー(6)を通して5/16インチフラットヘッドスクリュー(3)を取り付けます。 | |
| 5. | ブレーキペダルの下から、ブレーキべダルにマウントプレートとオフセッウォッシャーを固定するために、ドングリナット(7)を取り付けます。 エイコーンナットを締め付けます。 トルク: 33–39 N·m (24–29 ft-lbs) | |
| 6. | キットからブレーキペダルカバー(1)とペダルトレッド(2)を取り出します。 ブレーキペダルカバーにトレッド(2)を合わせて挿入します。 | |
| 7. | サイドから、ブレーキペダルカバーアセンブリを取り付けプレート(およびペダル)の上にスライドさせ、取り付けプレートに2つの穴にカバーの底部の2つの穴を合わせます。 | |
| 8. | キットから2つの1/2インチスクリュー(5)を取り出します。 ブレーキペダル(8)の下から、取り付けプレート(4)の穴を通してスクリューを、ペダルカバー(1)に取り付けます。 スクリューをしっかりと締め付けます。 |
警告ブレーキシステムを修理した後は、低速でブレーキをテストしてください。 ブレーキが正しく作動しない場合、高速でテストを行うと制御不能となり、死亡したり重傷を負ったりするおそれがあります。 (00289a)
| 1 | ブレーキペダルカバー |
| 2 | ペダルトレッド |
| 3 | 5/16インチスクリュー |
| 4 | マウントプレート |
| 5 | 1/2インチスクリュー (2) |
| 6 | オフセットワッシャー |
| 7 | エイコーンナット |
| 8 | ブレーキペダル |

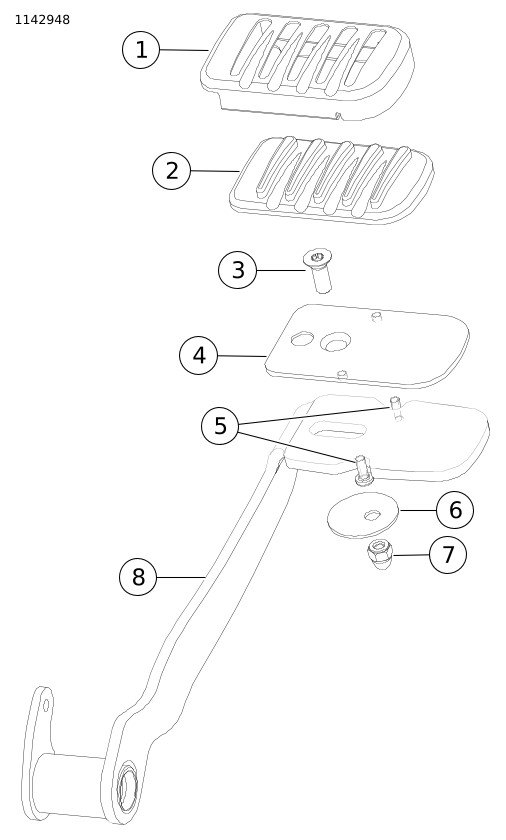

図1。 ブレーキペダルパッドの取り付け
交換用パーツ

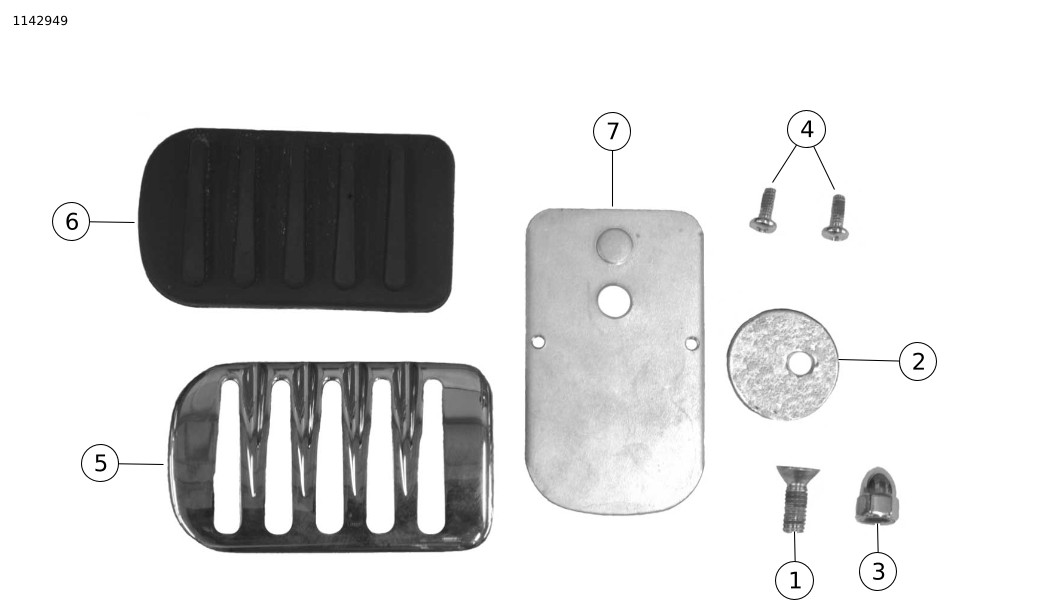

図2。 交換用パーツ: ステルスブレーキペダルパッドキット
表1。 交換用パーツ
アイテム | 詳細（数量） | 部品番号 |
|---|---|---|
1 | スクリュー、5/16-18X7/8インチオフセット | 1783C |
2 | ウォッシャー、オフセット | 6421 |
3 | ナット、エイコーン5/16-18 | 94006-90T |
4 | スクリュー、10-24X1/2インチパン(2) | 2903 |
5 | カバー、ブレーキペダルパッド | 44435-04 |
6 | トレッド | 44436-04 |
7 | マウントプレート | 44437-04 |
