ערכת מדרך לנוסע
J031792020-09-16
כללי
מספר ערכה
50396-05
דגמים
ערכה זו מתאימה לדגמי Touring ו-Softail משנת 1986 ואילך המצוידים בתמוכות למדרכי הרגליים. תמוכות למדרכי רגליים עבור Softail זמינות (בהתאם לשנת הדגם של האופנוע) כערכות תמוכות, מספרי חלק 50399-05 או 50400-05, או כערכות מדרך רגליים, מספרי חלק 50602-00, 50602-89B, 50955-00, 50955-97A, ו-52715-04.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
אפשר לקבל מדריך טיפולים לדגם האופנוע שלך אצל סוכן של Harley-Davidson.
תכולת הערכה
ראה
איור 2
למידע על תכולת הערכה.
התקנה
| 1. | התקן את תמוכות מדרך הרגל אם אינן מותקנות. | |||||||||||
| 2. | ראה איור 2 . הנח את רפידת מדרך הרגל (1) על משענת הרגל (3) והשחל את פיני ההתקנה של התותב (4). | |||||||||||
| 3. | הדק את פיני ההתקנה. מומנט: 6,8–9 N·m (60–80 in-lbs) הערה כל אחד ממדרכי הרגליים מתאים לצד מסוים. התקן את מדרכי הרגליים כשסמל הפס והמגן פונה לעבר החזית. | |||||||||||
| 4. | ראה איור 1 . הוצא את הקפיץ והכדורית מערכת התמוכה למדרך הרגל. שים את הקפיץ בתוך חור הנעילה (2) שבתמוכת מדרך הרגל (3). הנח את הכדורית בקצה העליון של הקפיץ. | |||||||||||
| 5. | שים את משענת הרגל (5) על תושבת התמוכה למדרך הרגל (3), והיזהר שלא להפיל את כדורית הפלדה. | |||||||||||
| 6. | הדק את הפינים. מומנט: 16,3–20 N·m (12–15 ft-lbs) |

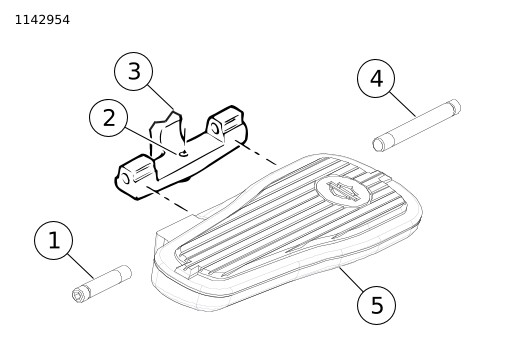

תרשים 1. תמוכה ומשענת רגל של מדרך הרגל | ||||||||||
| 7. | לחץ על משענת הרגל כלפי מטה כדי למקם את החורים זה מול זה. הכנס את פיני ההתקנה של מדרך הרגל (1, 4) דרך משענת הרגל ודרך שני זיזי ההתקנה בתמוכת מדרך הרגל. ודא שהכדורית משולבת במגרעת בצד התחתון של משענת הרגל. | |||||||||||
| 8. | חזור על הפעולה בצד השני. |
חלקי שירות

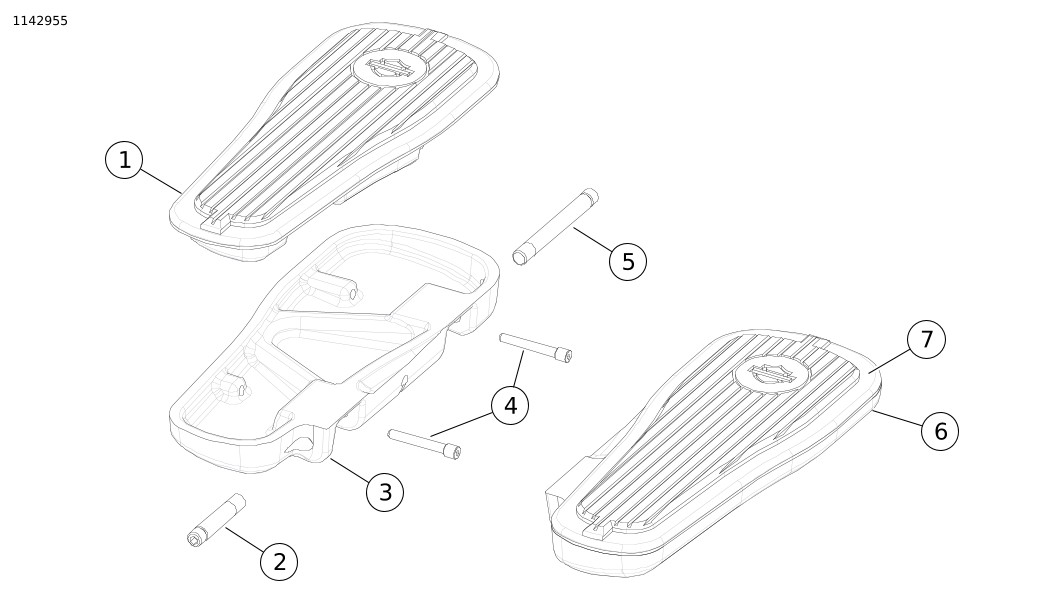

תרשים 2. חלקי שירות: ערכת מדרך רגל לנוסע
טבלה 1. חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | מכלול תותב למדרך רגל לנוסע, שמאל | 50391-05 |
2 | פין התקנה למדרך רגל (2) | 42719-05 |
3 | בית מדרך רגל לנוסע, שמאל | 50398-05 |
4 | פין התקנה של התותב (4) | 50395-05 |
5 | פין התקנה למדרך רגל (2) | 42723-05 |
6 | בית מדרך רגל לנוסע, ימין | 50397-05 |
7 | מכלול תותב למדרך רגל לנוסע, ימין | 50390-05 |
