תיק אחסון למגן הרוח עם תאים מחולקים נפרדים
J029972020-09-17
כללי
מספר ערכה
ערכה מספר 58904-03 היא תיק אחסון למגן הרוח עם כיתוב מובלט Harley-Davidson.
דגמים
ערכות אלו מתאימות לדגמים המצוידות במגיני רוח מסוג H-D
®
KING ללא מדים המותקנים בכידון.
דרישות התקנה
הערה
אפשר לקבל מדריך טיפולים לדגם האופנוע שלך אצל כל סוכן של Harley-Davidson.
אזהרההעמסה לא נכונה של מטען או התקנה שגויה של אביזרים עלולות להשפיע על יציבות האופנוע והשליטה, וכתוצאה מכך לגרום למוות או לפגיעה חמורה. (00121a)
התקנה
| 1. | הסר את אומי הכיפה במרכז, בצד שמאל ובצד ימין בחלק הפנימי של התושבת האופקית של מגן הרוח. | |||||||||||||||
| 2. | יש לשים רצועות של סרט הדבקה מגן על התושבת האופקית של מגן הרוח כדי להגן על גימור הכרום. | |||||||||||||||
| 3. | הנח את התושבת ואת תיק האחסון למגן הרוח כשהחורים ניצבים מעל התושבת האופקית של מגן הרוח. סמן את המיקום של התמוכות האנכיות לצורך מיקום נכון של פסי הגומי כדי להגן על החלק התחתון של תושבת התיק. הצב את שני הפסים, כל אחד במיקום המסומן של התמוכות האנכיות של מגן הרוח. | |||||||||||||||
| 4. | מקם את מסגרת המתכת מול החורים כך שיתאימו היטב לבורגי התושבת האופקית של מגן הרוח. | |||||||||||||||
| 5. | הדק את אומי הכיפה שהוסרו בשלב 1 על הברגים דרך החורים מתחת לתיק מגן הרוח. הדק את האומים למומנט הנדרש. מומנט: 10,2–12,4 N·m (90–110 in-lbs) | |||||||||||||||
| 6. | כדי לשמור על המשטח במצב מיטבי, נגב קלות באמצעות מטלית מיקרופייבר של Harley-Davidson, מספר חלק 94663-02, ומים צלולים או חומר ניקוי עדין של Harley-Davidson כגון: הערה המסגרת מתחת לצד התחתון של תיק מגן הרוח תתאים לצורה של תושבת מגן הרוח בעת הידוק אומי הכיפה. הערה חומרי ניקוי אלה זמינים בנפרד או כחלק מערכת הטיפוח הבסיסית של הארלי-דייווידסון, מספר חלק 94671-99 אצל כל סוכן של Harley Davidson. a. Sunwash (מספר חלק 94659-98) b. Bug Remover (מספר חלק 94657-98) או c. Harley Gloss (מספר חלק 94627-98) |

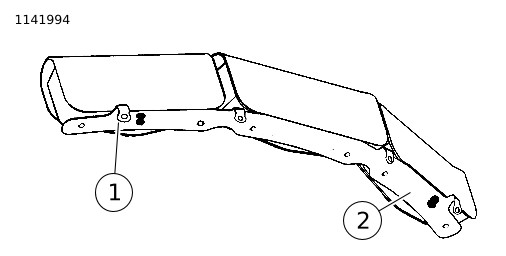

תרשים 1. תאי אחסון למעטפת

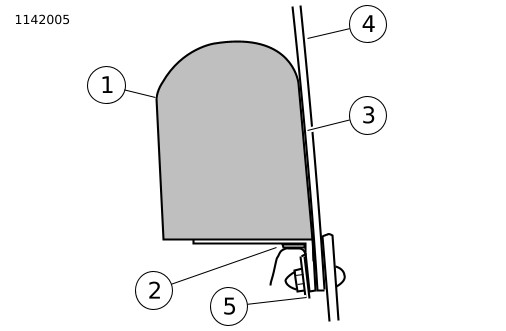

תרשים 2. תפס חיבור למעטפת, מבט מהצד |
חלקי שירות

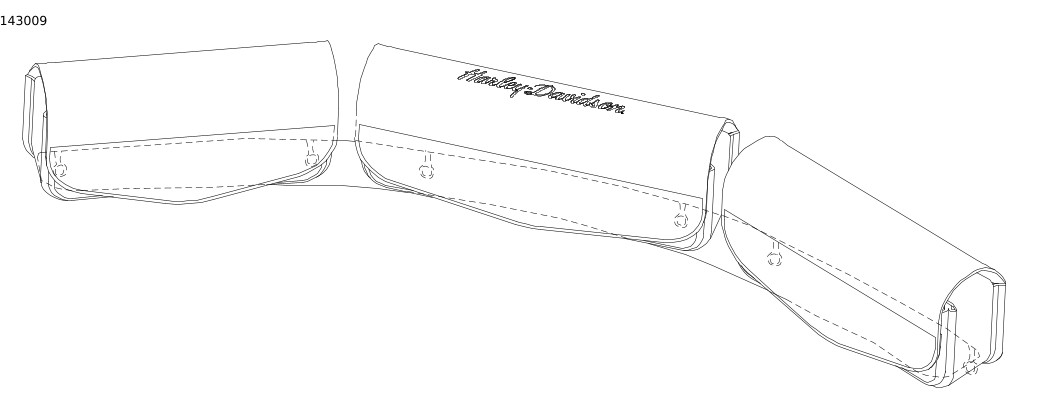

תרשים 3. חלקי שירות: תיק אחסון למגן הרוח עם תאים מחולקים נפרדים
טבלה 1. חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | תאי אחסון מחולקים נפרדים למעטפת | לא נמכר בנפרד |
