KITT TAL-BRA TAT-TANK TAD_DYNA TAL-2004
J028952020-09-19
Ġenerali
Dan il-kitt huwa ddisinjat sabiex jiġi installat fuq il-muturi tal-mudell Dyna tal-2004 bit-tank tal-fjuwil tat-Tagħmir Oriġinali.
Tabella 1. Kontenut tal-Kit
Kwantità
Deskrizzjoni
In-Numru tal-Part
1
Bra, tank tal-fjuwil (Dyna)
62028-04
NOTA
Manwal tas-servizz għall-mutur tiegħek huwa disponibbli mingħand in-negozjant ta’ Harley Davidson tiegħek.
Stallazzjoni
NOTA
Biex tevita milli tigref il-finitura tat-tank tal-fjuwil, l-ewwel aħsel u agħti x-xema’ lit-tank. Qabel ma tpoġġi l-bra fuq it-tank, iċċekkja biex tiżgura li l-inforra tal-bra hija ħielsa minn kwalunkwe oġġett estranju li jista’ jigref il-wiċċ tat-tank.
AVVIŻ
Meta tippolixxja, uża ċarruta nadifa u li ma tigrifx u polish jew xemgħa li ma jigirfux. Harley-Davidson tirrakkomanda l-użu tal-Harley Glaze® Polish u Siġillant. Polish u xemgħa li joborxu jistgħu jiskuraw jew jigirfu l-finish. (00352a)
TWISSIJA
Service ħażin jew manutenzjoni ħażina tas-sistema elettrika jistgħu jikkawżaw ħsara lis-sistema elettrika. Dan jista ' jirriżulta fi ħsara fil-komponent. F’ċertu sitwazzjonijiet, falliment ta’ komponen matul l-operazzjoni tal-mutur jistgħu jwasslu għal telf ta ' kontroll, li jista’ jirriżulta fil-mewt jew korriment serju. (00637b)
NOTA
Meta twettaq il-pass li ġej, kun ċert li ċ-ċinga elastika mhix qed toqros jew tirrestrinġi l-pajp tal-vent tat-tank tal-fjuwil. Jekk il-pajp tal-vent tat-tank tal-fjuwil jinqaras jew jiġi ristrett, il-pajp tal-vent mhux se jiċċirkola kif suppost.
1. Ara Figura 1 . Ibda min-naħa ta’ quddiem tat-tank u ppożizzjona ċ-ċinga elastika fuq it-tarf ta’ quddiem tat-tank tal-fjuwil mal-qafas tal-frejm filwaqt li tiżgura li ċ-ċinga elastika ma toqrosx it-tubu tal-ventilatur tat-tank tal-fjuwil li jinsab taħt in-naħa tax-xellug tat-tank. Meta tkun pożizzjonata kif suppost, iċ-ċinga se tinżel 'l isfel minn quddiem it-tank u tul il-qiegħ lejn in-naħa ta’ wara tat-tank. Aġġusta, jekk ikun meħtieġ. Iġbed il-bra lejn in-naħa ta’ wara tat-tank u qiegħdu b’mod tajjeb madwar in-naħa ta’ wara tat-tank.
2.
NOTA
Meta twettaq il-pass li ġej, irrutja ċ-ċinga elastika u l-ganċ tal-azzar “S” bejn il-harness tal-wajers prinċipali u l-qafas tal-frejm. Jekk iċ-ċinga ma tiġix irrutjata bejn il-harness prinċipali u l-qafas tal-frejm, il-ganċ eventwalment jista’ jinqata’ għal ġol-harness tal-wajers prinċipali u jikkawża ħsara lis-sistema elettrika li tista’ tikkawża mewt jew korriment serju.
Ippożizzjona ċ-ċinga elastika ta’ wara madwar il-qafas tal-frejm filwaqt li tiżgura li ċ-ċinga u l-ganċ “S”, meta jkunu maqfula, jgħaddu bejn il-harness tal-wajers prinċipali u l-qafas tal-frejm.
3. Illixxa ’l barra kwalunkwe tikmix fil-bra.
NOTA
Jekk il-bra jixxarrab, dan għandu jitneħħa u jitħalla jinxef fl-arja.

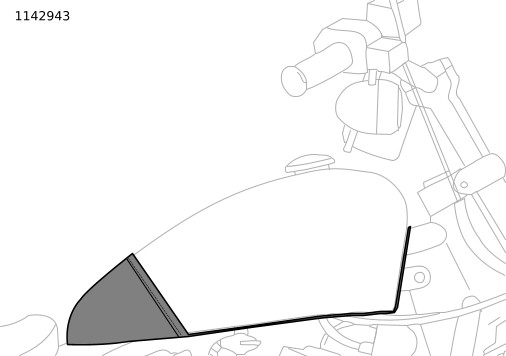

Figura 1. Bra tat-Tank Installat (Tipiku)
