גלגל טורבינה קדמי
J055662021-01-20
כללי
אזהרה
התקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
מספרי ערכה
43300047, 43300315, 43300315A, 43300395, 43300395A, 43300396, 43300640, 43300765
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
הערה
כיסויי נוי (”צלחות“) לגלגל אינם מתאימים לגלגל זה.
תכולת הערכה
ערכה זו כוללת גלגל מותאם אישית בלבד. ראה איור 2 ו- טבלה 2 .
החלקים הנוספים הנדרשים
התקנה נכונה של ערכות אלה מחייבת רכישה נפרדת של החלקים הבאים הזמינים אצל סוכני Harley-Davidson.
  • ערכת התקנת גלגל (עיין ב- טבלה 4 דרך טבלה 6 כדי לקבוע איזו ערכת התקנה נדרשת).
  • בורגי דיסק בלם (ראה איור 1 וכן טבלה 1 .)
  • כלי להסרה ולהתקנה של מסב גלגל (94134-09)
  • לערכות 43300395, 43300395A ,43300396 ו-43300640: ניתן להתקין כאופציה גזע שסתום זווית מקורי של Harley-Davidson. התייעץ עם סוכן Harley-Davidson לגבי מספרי חלקים וערכי מומנט נכונים.
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
  • CHROME CLEAN & SHINE (חומר ניקוי והברקה לכרום) (93600031 (ארה“ב) / 93600082 (בינלאומי))
  • Glaze Poly Sealant (93600026 (ארה“ב) / 93600079 (בינלאומי))
  • Harley ® מברשת גלגל וחישורים (43078-99)
  • WHEEL & TIRE CLEANER (מנקה גלגלים וצמיגים) (93600024 (ארה“ב) / 93600076 (בינלאומי))
  • Harley ® Preserve Bare Aluminum Protectant (חומר מגן לאלומיניום חשוף; 99845-07)
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.

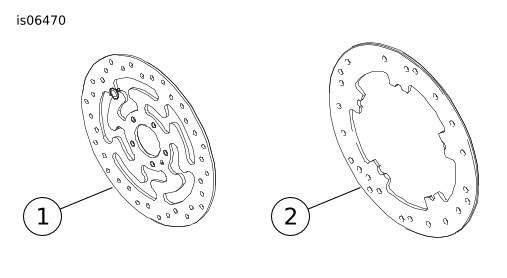

1דיסק בלם סגור
2דיסק בלם פתוח או רוטור צף
תרשים 1. סגנונות דיסק בלם קדמי
טבלה 1. התאמת חומרה דיסק קדמי
דיסק בלם
חומרה
דיסק סגור
5 בורגי דיסק רגילים (3655A)
ערכת בורג כרום (46646-05) כולל 5 ברגים
דיסק פתוח
5 בורגי דיסק רגילים (3762M), ו-5 דסקיות (6966M)
הערה: דגמים מצוידים עם בלמים קדמיים כפולים ודגמים מצוידים עם גלגל עם משטחי התקנת בלמים כפולים צריכים כמות כפולה של ברגים/דסקיות (10 ברגים סך הכול או 2 ערכות בורגי כרום אם זמינות).
התקנה
1. הסר את מכלול הגלגל הקדמי הקיים. שמור את הסרן, אום הסרן, דיסק הבלם ומפרידי הגלגל עבור ההתקנה. עיין במדריך הטיפולים.
הערה
התקן גזע שסתום קצר (43157-83A) הכלול בערכה ההתקנה. השלך את כל קני השסתום אחרים.
התראה
אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c)
2. ראה איור 2 . התקן את מכלול קנה השסתום (L) על הגלגל. עיין במדריך הטיפולים.
הערה
התקן תחילה את המיסב הראשי על פי מדריך הטיפול המתאים ומסיר/מתקין מיסב הגלגל.
טריזי המיסב המסופקים בערכות ההתקנה אינם נדרשים, ואפשר להשליכם.
בצד שמאל של ההגה יש סימני נקודה לזיהוי צד המיסב הראשי.
3. הרכב את רכיבי ערכת הרכבת הגלגל ודיסק(י) הבלם לגלגל, והשתמש בטבלת חלקי הטיפול המתאימה. עיין במדריך הטיפולים.
4. התקן מרווחי גלגל שהוסרו בעבר. עיין במדריך הטיפולים.
5. התקן גלגל קדמי (1), סרן רגיל ואת אום הסרן. עיין במדריך הטיפולים.
תחזוקה וניקיון
יש לטפל בחלקי הכרום באופן סדיר כדי להבטיח שהם ישמרו על הברק והנצנוץ המקוריים שלהם.
  1. נקה את פניהם של גלגלים מלוכלכים מאוד באמצעות חומר ניקוי לצמיגים ולגלגלים Harley Wheel and Tire Cleaner, ושימוש במברשת Harley Wheel and Spoke Brush.
  2. נקה ביסודיות את הכרום באמצעות מנקה כרום מאיכות טובה, כגון Harley Bright Chrome Cleaner.
  3. לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון Harley Glaze Polish and Sealant.
חלקי שירות

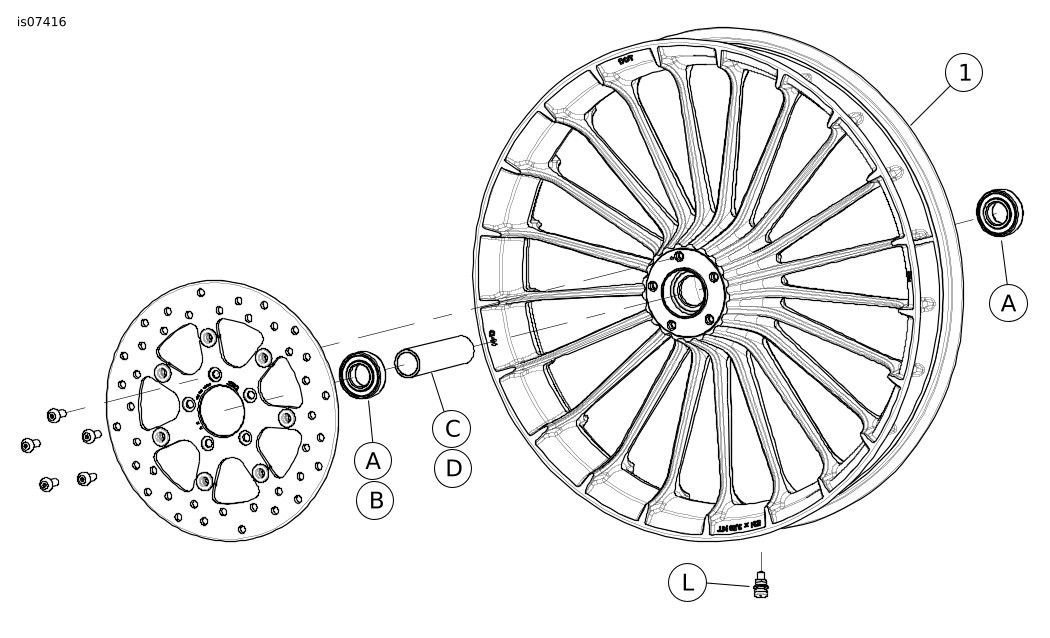

תרשים 2. חלקי שירות: גלגל טורבינה קדמי
טבלה 2. חלקי השירות ותכולת ערכת הגלגל
ערכה
פריט
תיאור (כמות)
מספר חלק
43300047, 43300315,43300315A, 43300395, 43300395A, 43300396,
43300640, 43300765
1
גלגל
לא נמכר בנפרד
טבלה 3. ערכת התקנה למסב 25 מ"מ של גלגל קדמי ללא ABS ‏(41455-08C)
ערכת התקנה למסב 25 מ"מ של גלגל קדמי ללא ABS ‏(41455-08C)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
C
D
J
K
ליטר
מ.
N
דגמי 2008 Touring: דגם FLHRC משנת 2009 ומאוחר יותר (ללא ABS), ו-Trike (ללא ABS)
16 x 3.0 אינץ‘
2
0
1
0
1
*
*
*
דגמי Touring משנת 2009 והלאה (ללא ABS)
16X3.0 אינץ‘
2
0
1
0
0
*
*
*
דגמי Touring משנת 2008 והלאה (ללא ABS)
16X3.5 אינץ‘
2
0
1
0
**
*
*
*
דגמי Dyna מהשנים 2008 - 2017 (למעט FLD, FXDWG ו-FXDF)
19X2.5 אינץ‘
2
1
0
**
0
*
*
0
דגמי VRSCAW, VRSCD, VRSCF ו-VRSCDX מהשנים 2008 - 2017 (ללא ABS)
19X3.0 אינץ‘
2
1
0
**
0
*
*
0
דגמי Touring משנת 2009 והלאה (ללא ABS)
19X3.5 אינץ‘
2
0
1
0
0
*
*
*
דגמי FLTRX, FLTRXS, FLTRXSE משנת 2017 ואילך (ללא ABS)
21X3.5 אינץ‘
2
0
1
0
0
*
*
*
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה הערות עבור ערכת הגלגל שלך מעל שלב הרכבת הגלגל ב-“התקנה“ כדי לקבוע באיזה טריז מיסב להשתמש עבור ערכת הגלגל שלך וההתאמה.
*** טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל (2)
9276B
C
שרוול הסרן
41748-08
D
שרוול הסרן
41900-08
J
טריז מיסב***
41450-08
K
טריז מיסב***
43903-08
ליטר
גזע שסתום, קצר
43157-83A
מ.
גזע שסתום, ארוך
43206-01
N
גזע שסתום, משיכה מלאה
40999-87
טבלה 4. ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B)
ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
B
C
D
J
K
ליטר
מ.
N
דגמי Touring מהשנים 2008 ודגמי FLHRC מהשנים 2009 ומאוחר יותר עם ABS
16 x 3.0 אינץ‘
1
1
0
1
0
1
*
*
0
דגמי Touring משנת 2009 ומאוחר יותר עם ABS
16X3.0 אינץ‘
1
1
0
1
0
0
*
*
*
דגמי Touring משנת 2008 והלאה עם ABS
16X3.5 אינץ‘
1
1
0
1
**
**
*
*
*
Dyna עם ABS 2012 - 2017 (למעט FLD, FXDWG ו-FXDF)
19X2.5 אינץ‘
1
1
1
0
**
**
*
*
0
VRSCAW, VRSCD, VRSCF ו-VRSCDX 2008 - 2017 עם ABS
19X3.0 אינץ‘
1
1
1
0
**
**
*
*
0
דגמי Touring משנת 2009 ומאוחר יותר עם ABS
19X3.5 אינץ‘
1
1
0
1
0
0
*
*
*
דגמי FLTRX, FLTRXS, FLTRXSE משנת 2017 ואילך עם ABS
21X3.5 אינץ‘
1
1
0
1
0
0
*
*
*
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה הערות עבור ערכת הגלגל שלך מעל שלב הרכבת הגלגל בהתקנה כדי לקבוע באיזה טריז מיסב להשתמש עבור ערכת הגלגל שלך וההתאמה המסוימים שלך.
** יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל. מיסב ABS הוא הראשי.
*** טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל
9276B
B
מיסב, ABS**
9252A
C
שרוול הסרן
41748-08
D
שרוול הסרן
41900-08
J
****טריז מיסב
41450-08
K
****טריז מיסב
43903-08
ליטר
גזע שסתום, קצר
43157-83A
מ.
גזע שסתום, ארוך
43206-01
N
גזע שסתום, משיכה מלאה
40999-87
טבלה 5. ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (42400008)
ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (42400008)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
C
D
E
K
ליטר
מ.
N
דגמי XG500/XG750 משנת 2015 ומאוחר יותר
17X2.5 אינץ‘
2
1
0
0
0
1
0
0
דגמי XL1200X משנת 2010 ומאוחר יותר; דגמי XL1200C משנת 2011 ומאוחר יותר
16 x 3.0 אינץ‘
2
0
0
1
0
*
*
*
XL 2008 ומאוחר יותר (מלבד XL1200X ו- XL883L 2011, ומאוחר יותר)
19X2.5 אינץ‘
2
1
0
0
1
*
*
*
XL 2008 ומאוחר יותר (מלבד XL1200X ו- XL883L 2011, ומאוחר יותר)
21X2.15 אינץ‘
2
1
0
0
1
*
*
*
דגם FXSB משנת 2013 והלאה (ללא ABS)
21X3.5 אינץ‘
2
0
1
0
0
*
*
*
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל (2)
9276A
C
שרוול הסרן
43906-08
D
שרוול הסרן
43300200
E
שרוול הסרן
11888
K
טריז מיסב**
43315-07
ליטר
גזע שסתום, קצר
43157-83A
מ.
גזע שסתום, ארוך
43206-01
N
גזע שסתום, משיכה מלאה
40999-87
טבלה 6. ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (42400009A)
ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (42400009A)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
B
C
D
E
K
ליטר
מ.
N
דגם FXSB משנת 2013 והלאה עם ABS
21X3.5 אינץ‘
1
1
0
1
0
0
1
0
0
דגם XL1200X ו- XL1200C עם ABS משנת 2014 ומאוחר יותר
16 x 3.0 אינץ‘
1
1
0
0
1
0
*
*
*
דגם XL משנת 2014 והלאה (למעט XL1200C, XL1200X, XL883L), עם ABS
19X2.5 אינץ‘
1
1
1
0
0
1
*
*
0
דגם XL משנת 2014 והלאה (למעט XL1200C, XL1200X, XL883L), עם ABS
21X2.15 אינץ‘
1
1
1
0
0
1
*
*
0
XG500 ו- XG750 עם ABS משנת 2017 והלאה
17X2.5 אינץ‘
1
1
1
0
0
0
*
*
*
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל. מיסב ABS הוא המיסב הראשי.
*** טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל
9276A
B
מיסב, ABS**
9252
C
שרוול הסרן
43906-08
D
שרוול הסרן
43300200
E
שרוול הסרן
11888
K
טריז מיסב***
43315-07
ליטר
גזע שסתום, קצר
43157-83A
מ.
גזע שסתום, ארוך
43206-01
N
גזע שסתום, משיכה מלאה
40999-87
