גלגל טורבינה אחורי
J054792021-01-20
כללי
אזהרההתקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
מספר ערכה
40900057, 40900057A, 40900324, 40900403, 40900405, 40900622
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
החלקים הנוספים הנדרשים
התקנה נכונה של ערכות אלה מחייבת רכישה נפרדת של החלקים הבאים הזמינים אצל סוכני Harley-Davidson.
- בורגי דיסק בלם (עיין ב- טבלה 1 כדי לקבוע את החומרה המתאימה).
- עבור ערכות 40900057, 40900057A, 40900324 ו- 40900622: בורגי גלגל שיניים אחורי (עיין ב- טבלה 1 כדי לקבוע את החומרה המתאימה).
- כלי להסרה ולהתקנה של מסב גלגל (94134-09)
- עבור ערכות 40900403, ו-40900405: ניתן להתקין כאופציה גזע שסתום זווית מקורי של Harley-Davidson. התייעץ עם סוכן Harley-Davidson לגבי מספרי חלקים וערכי מומנט נכונים.
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
- CHROME CLEAN & SHINE (חומר ניקוי והברקה לכרום) (93600031 (ארה“ב) / 93600082 (בינלאומי))
- Glaze Poly Sealant (93600026 (ארה“ב) / 93600079 (בינלאומי))
- Harley ® מברשת גלגל וחישורים (43078-99)
- WHEEL & TIRE CLEANER (מנקה גלגלים וצמיגים) (93600024 (ארה“ב) / 93600076 (בינלאומי))
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
טבלה 1. גלגל שרשרת דיסק אחורי, התאמת חומרה
חומרה | התאמה |
|---|---|
בורגי דיסק אחורי (בחר רגיל או חומרת כרום) | |
5 בורגי דיסק רגילים (43567-92) | כל הדגמים |
ערכת בורג כרום (46647-05) כולל 5 ברגים | כל הדגמים |
בורגי גלגל שרשרת אחורי (בחר רגיל או חומרת כרום) | |
5 בורגי גלגל שרשרת, רגיל (3109) | דגמי Dyna ו-Softail משנת 2007 והלאה, Touring 2007 |
ערכת בורג כרום (94773-07) כולל 5 ברגים ודסקיות | דגמי Dyna ו-Softail משנת 2007 והלאה |
5 בורגי גלגל שרשרת, רגיל (3737A) | 2000-2005 Dyna, 2000-2006 Softail, 2004-2006 Touring |
ערכת בורג כרום (94773-00A) כוללת 5 ברגים ודסקיות | 2000-2005 Dyna, 2000-2006 Softail |
5 בורגי גלגל שרשרת, רגיל (3814) | 2008 Touring |
5 בורגי גלגל שרשרת, רגיל (3873) | 2006 Dyna |
5 בורגי גלגל שרשרת, רגיל (3899) | 2000-2003 Touring, ודגמי Sportster משנת 2001 ומאוחר יותר (למעט דגמים יפניים) |
5 בורגי גלגל שרשרת, רגיל (40439-01) | דגמי VRSC 2002-2006 ו- 2007 VRSCR |
5 בורגי גלגל שרשרת, רגיל (4552) | דגמי 2007 ודגמי VRSC מאוחרים יותר (למעט דגמי VRSCR ו- VRSCSE) |
דסקיות גלגל שרשרת אחורי | |
5 דסקיות גלגל שרשרת, רגיל (6516HW) | דגמי Dyna, Softail ו- Touring משנת 2006 וקודם לכו, דגמי Sportster משנת 2000 ומאוחר יותר(למעט דגמים יפניים) |
5 דסקיות גלגל שרשרת, רגיל (7039) | דגמי 2002 VRSC ומאוחר יותר |
התקנה
| 1. | הסר את מכלול הגלגל האחורי הקיים. שמור את הסרן, אום הסרן, דיסק הבלם ומפרידי הגלגל עבור ההתקנה. עיין במדריך הטיפולים. הערה לפני הסרת הגלגל או התקנתו, יש להסיר את קליפר הבלם האחורי. יש להחליף את פין יתד או מהדק קפיץ של אום הציר. הם זמינים לרכישה מהסוכן שלך. התייעץ עם הסוכן שלך לגבי מספר החלק הנכון עבור דגם האופנוע שלך. הערה התקן גזע שסתום קצר (43157-83A) הכלול בערכה ההתקנה. השלך את כל קני השסתום אחרים. | |
התראה אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c) התראה אין לעשות שימוש חוזר בבורגי ההרכבה של גלגל השרשרת. שימוש חוזר בבורגי ההרכבה של גלגל השרשרת עלול לגרום לאובדן מומנט ונזק למכלול גלגל השרשרת ו/או הרצועה. (00480b) | ||
| 2. | ראה איור 1 . התקן את מכלול קנה השסתום (H) על הגלגל. עיין במדריך הטיפולים. | |
| 3. | הרכב את רכיבי ערכת הגלגל, דיסק בלם רגיל, וגלגל שרשרת לגלגל והשתמש בטבלת חלקי הטיפול המתאימה. עיין במדריך הטיפולים. הערה התקן תחילה את המיסב הראשי על פי מדריך הטיפול המתאים ומסיר/מתקין מיסב הגלגל. אל תתקין טריז מיסב עם הגלגל הזה. עבור ערכות 40900057, 40900324: החריצים בצד ימין של הגלגל מצביעים על הצד של המיסב הראשי. | |
| 4. | התקן גלגל אחורי (1), הסרן הרגיל, והמרווחים הרגילים לאופנוע. עיין במדריך הטיפולים. |
תחזוקה וניקיון
יש לטפל בחלקי הכרום באופן סדיר כדי להבטיח שהם ישמרו על הברק המקורי שלהם.
- נקה את פניהם של גלגלים מלוכלכים מאוד באמצעות חומר ניקוי לצמיגים ולגלגלים Harley Wheel and Tire Cleaner, ושימוש במברשת Harley Wheel and Spoke Brush.
- נקה ביסודיות את הכרום באמצעות מנקה כרום מאיכות טובה, כגון Harley Bright Chrome Cleaner.
- לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון Harley Glaze Polish and Sealant.
חלקי שירות

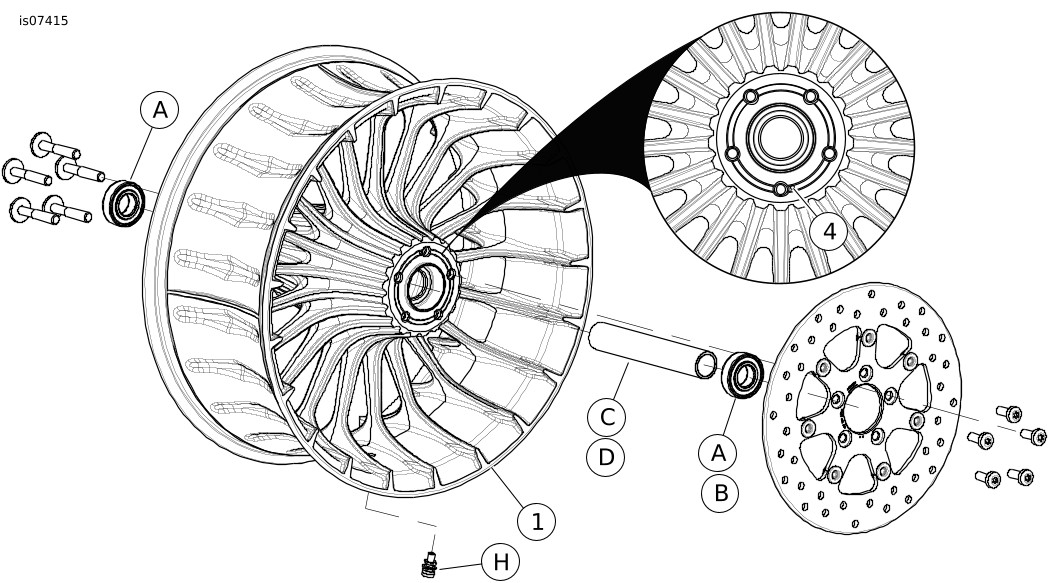

תרשים 1. חלקי שירות: גלגל טורבינה אחורי
טבלה 2. חלקי השירות ותכולת ערכת הגלגל
ערכה | פריט | תיאור (כמות) | מספר חלק |
|---|---|---|---|
40900057, 40900057A, 40900324, 40900403, 40900405, 40900622 | 1 | גלגל | לא נמכר בנפרד |
מחוון חזותי המוזכר בטקסט: | |||
4 | חריצים | ||
טבלה 3. ערכת התקנה מיסב גלגל ABS אחורי 41456 מ“מ (C 41456-08)
ערכת התקנה למסב 25 מ"מ של גלגל אחורי ללא ABS (41456-08C) | פריט (כמות בשימוש ותיאור) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
התאמה | גודל גלגל | A | C | D | E | F | H | I | J |
דגמי FLT משנת 2009 ואילך ללא ABS | 16X0.5 אינץ‘ | 2 | 1 | 0 | 0 | 0 | * | * | * |
דגמי FLT משנת 2009 ואילך ללא ABS | 18X0.5 אינץ‘ | 2 | 1 | 0 | 0 | 0 | * | * | * |
דגמי VRSCD משנת 2008 ללא ABS | 18X5.5 אינץ‘ | 2 | 0 | 0 | 1 | ** | * | * | 0 |
דגמי FXCW ו-FXCWC משנת 2008 ואילך ללא ABS | 18X8.0 אינץ‘ | 2 | 0 | 1 | 0 | 0 | * | * | 0 |
דגמי VRSCAW, VRSCDX ו-VRSCF מהשנים 2008 - 2017 ללא ABS | 18X8.0 אינץ‘ | 2 | 0 | 0 | 1 | ** | * | * | 0 |
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים. הערות: * ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים. ** ראה ‚התקנה‘ כדי לקבוע אם נדרש טריז. טריז המיסב מותקן תחת המיסב הראשי. | A | מיסב, רגיל (2) | 9276B | ||||||
C | שרוול הסרן | 41349-07 | |||||||
D | שרוול הסרן | 41358-08 | |||||||
E | שרוול הסרן | 43704-08 | |||||||
F | טריז מיסב*** | 41447-08 | |||||||
H | גזע שסתום, קצר | 43157-83A | |||||||
I | גזע שסתום, ארוך | 43206-01 | |||||||
J | גזע שסתום, משיכה מלאה | 40999-87 | |||||||
טבלה 4. ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08)
ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08) | פריט (כמות בשימוש ותיאור) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
התאמה | גודל גלגל | A | B | C | D | E | F | G | H | I | J |
2008 FLT עם ABS | 16 x 3.0 אינץ‘ | 1 | 1 | 0 | 1 | 0 | 0 | 1 | * | * | 0 |
2009 ומאוחר יותר FLT עם ABS | 16X0.5 אינץ‘ | 1 | 1 | 1 | 0 | 0 | 0 | 0 | * | * | * |
2009 ומאוחר יותר FLT עם ABS | 18X0.5 אינץ‘ | 1 | 1 | 1 | 0 | 0 | 0 | 0 | * | * | * |
VRSCDa 2008 עם ABS | 18X5.5 אינץ‘ | 1 | 1 | 0 | 0 | 1 | ** | 0 | * | * | 0 |
VRSCAWa, VRSCDXa, VRSCXa ו-VRSCFa 2008 - 2017 עם ABS | 18X8.0 אינץ‘ | 1 | 1 | 0 | 0 | 1 | ** | 0 | * | * | 0 |
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים. הערות: * ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים. ** מיסב ראשי יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל. טריז המיסב מותקן תחת המיסב הראשי. | A | מיסב, רגיל | 9276B | ||||||||
B | מיסב, ABS** | 9252A | |||||||||
C | שרוול הסרן | 41349-07 | |||||||||
D | שרוול הסרן | 41900-08 | |||||||||
E | שרוול הסרן | 43704-08 | |||||||||
F | טריז מיסב*** | 41447-08 | |||||||||
G | טריז מיסב*** | 43904-08 | |||||||||
H | גזע שסתום, קצר | 43157-83A | |||||||||
I | גזע שסתום, ארוך | 43206-01 | |||||||||
J | גזע שסתום, משיכה מלאה | 40999-87 | |||||||||
טבלה 5. ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (11A 43077-)
ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (11A 43077-) | פריט (כמות בשימוש ותיאור) | |||||||
|---|---|---|---|---|---|---|---|---|
התאמה | גודל גלגל | A | B | C | D | E | H | I |
FLSTN, FLSTC, ו-FXS עם ABS משנת 2011 והלאה. | 16 x 3.0 אינץ‘ | 1 | 1 | 0 | 1 | 0 | * | * |
FXST, FLSTF, FLSTFB עם ABS משנת 2011 והלאה | 17X6.0 אינץ‘ | 1 | 1 | 0 | 1 | 0 | * | * |
FXST, FLSTF, FLSTFB עם ABS משנת 2011 והלאה | 18X6.0 אינץ‘ | 1 | 1 | 0 | 1 | 0 | * | * |
דגם FXCWC משנת 2011 והלאה עם ABS | 18X8.0 אינץ‘ | 1 | 1 | 1 | 0 | 0 | * | * |
XG500 ו- XG750 עם ABS משנת 2017 והלאה | 3.5 אינץ‘15x | 1 | 1 | 0 | 0 | 1 | * | * |
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים. הערות:
* ראה
הערה
מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך.
השלך גזעי שסתום אחרים. ** מיסב ראשי יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל. | A | מיסב, רגיל | 9276 | |||||
B | מיסב, ABS** | 9252 | ||||||
C | שרוול הסרן | 41358-08 | ||||||
D | שרוול הסרן | 41696-08 | ||||||
E | שרוול הסרן | 43300098 | ||||||
H | גזע שסתום, קצר | 43157-83A | ||||||
I | גזע שסתום, ארוך | 43206-01 | ||||||
