RODA TURBIN BELAKANG
J054792021-01-20
UMUM
PERINGATANHanya pasang roda dan kit pemasangan yang disetujui untuk model sepeda motor. Hubungi dealer Harley-Davidson untuk memastikan kelayakan. Memasang roda dan kit pemasangan yang tidak cocok atau memasang roda yang tidak disetujui untuk model sepeda motor Anda dapat mengakibatkan hilang kendali, yang menyebabkan kematian atau cedera parah. (00610c)
Nomor Kit
40900057, 40900057A, 40900324, 40900403, 40900405, 40900622
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Komponen Tambahan Diperlukan
Untuk pemasangan yang benar, kit ini memerlukan komponen berikut dengan pembelian terpisah yang tersedia di dealer Harley-Davidson.
- Sekrup Cakram Rem (Lihat Tabel 1 untuk menentukan perangkat keras yang sesuai).
- Untuk kit 40900057, 40900057A, 40900324 dan 40900622: Sekrup Sproket Belakang (Lihat Tabel 1 untuk menentukan perangkat keras yang sesuai).
- Pemasang dan Pelepas Bearing Roda (94134-09)
- Untuk kit 40900403 dan 40900405: Peralatan Asli Harley-Davidson Opsional batang katup yang dibuat miring mungkin sudah terpasang. Kunjungi dealer Harley-Davidson untuk menanyakan nomor komponen dan nilai torsi yang tepat.
Aksesori Motor Asli Harley-Davidson berikut direkomendasikan untuk pemeliharaan dan pembersihan yang tepat:
- Chrome Clean & Shine (93600031 (AS) / 93600082 (Internasional))
- Glaze Poly Sealant (93600026 (AS) / 93600079 (Internasional))
- Harley® Wheel and Spoke Brush (Sikat Roda dan Jari-Jari Harley) (43078-99)
- Wheel & Tire Cleaner (Pembersih Roda & Ban) (93600024 (AS) / 93600076 (Internasional))
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
Tabel 1. Kesesuaian Perangkat Keras Cakram dan Sproket Belakang
Perangkat Keras | Kesesuaian |
|---|---|
Sekrup Cakram Belakang (pilih perangkat keras bawaan atau krom) | |
5 Sekrup cakram bawaan (43567-92) | Semua model |
Kit sekrup krom (46647-05) menyertakan 5 sekrup | Semua model |
Sekrup Sproket Belakang (pilih perangkat keras bawaan atau krom) | |
5 Sekrup sproket, bawaan (3109) | Dyna dan Softail 2007 dan yang lebih baru, Touring 2007 |
Kit sekrup krom (94773-07) menyertakan 5 sekrup serta cincin penguncinya | Dyna dan Softail 2007 dan yang lebih baru |
5 Sekrup sproket, bawaan (3737A) | Dyna 2000-2005, Softail 2000-2006, Touring 2004-2006 |
Kit sekrup krom (94773-00A) menyertakan 5 sekrup serta cincin penguncinya | Dyna 2000-2005, Softail 2000-2006 |
5 Sekrup sproket, bawaan (3814) | Touring 2008 |
5 Sekrup sproket, bawaan (3873) | Dyna 2006 |
5 Sekrup sproket, bawaan (3899) | Touring 2000-2003, Sportster 2001 dan yang lebih baru (kecuali model Jepang) |
5 Sekrup sproket, bawaan (40439-01) | Model VRSC 2002-2006, dan VRSCR 2007 |
5 Sekrup sproket, bawaan (4552) | Model VRSC 2007 dan yang lebih baru (kecuali moder VRSCR dan VRSCSE) |
Cincin Pengunci Sproket Belakang | |
5 Cincin pengunci sproket, bawaan (6516HW) | Model Dyna, Softail, dan Touring 2006 dan yang lebih lama, dan Sportster 2000 dan yang lebih baru (kecuali model Jepang) |
5 Cincin pengunci sproket, bawaan (7039) | VRSC 2002 dan yang lebih baru |
PEMASANGAN
| 1. | Lepas unit roda belakang yang terpasang. Simpan as, mur as, cakram rem, dan spacer roda untuk pemasangan kit. Lihat manual servis. CATATAN Sebelum melepas atau memasang roda, kaliper rem belakang harus dilepas. Cotter pin atau klip pegas untuk mur as harus diganti. Komponen tersebut dapat dibeli di dealer Anda. Kunjungi dealer untuk menanyakan nomor komponen yang benar untuk model sepeda motor Anda. CATATAN Pasang short valve stem (pentil ban pendek) (43157-83A) yang disertakan dalam kit pemasangan. Sisihkan pentil ban lainnya. | |
PEMBERITAHUAN Jangan menggunakan kembali sekrup cakram rem/rotor yang pernah dipakai. Penggunaan kembali sekrup ini dapat mengakibatkan hilangnya torsi dan kerusakan pada komponen rem. (00319c) PEMBERITAHUAN Jangan gunakan kembali sekrup dudukan sproket. Menggunakan kembali sekrup dudukan sproket dapat menyebabkan hilangnya torsi dan merusak sproket dan/atau unit belt. (00480b) | ||
| 2. | Lihat Gambar 1 . Pasang unit pentil ban (H) pada roda. Lihat manual servis. | |
| 3. | Rakit komponen kit pemasangan roda, cakram rem , dan sproket bawaan ke roda, menggunakan tabel komponen servis yang sesuai. Lihat manual servis. CATATAN Pasang bearing utama terlebih dahulu menggunakan manual servis dan PELEPAS/PEMASANG BEARING RODA yang sesuai. Jangan pasang Shim Bearing pada roda ini. Untuk kit 40900057 dan 40900324: Alur yang dibentuk dengan mesin pada sisi kanan roda mengindikasikan sisi bearing utama. | |
| 4. | Pasang roda belakang (1), as bawaan, dan spacer bawaan ke sepeda motor. Lihat manual servis. |
PEMELIHARAAN DAN PEMBERSIHAN
Komponen krom harus dirawat secara berkala untuk menjaga kerlap dan kilau asli.
- Bersihkan permukaan roda yang sangat kotor menggunakan Harley-Davidson Wheel and Tire Cleaner (Pembersih Roda & Ban Harley-Davidson), diaplikasikan dengan Harley Wheel and Spoke Brush.
- Bersihkan menyeluruh bagian krom menggunakan pembersih krom berkualitas, seperti Harley Bright Chrome Cleaner.
- Setelah dibersihkan dan dipoles, beri lapisan pada permukaan kendaraan dengan pelapis berkualitas, seperti Harley Glaze Polish and Sealant.
KOMPONEN SERVIS

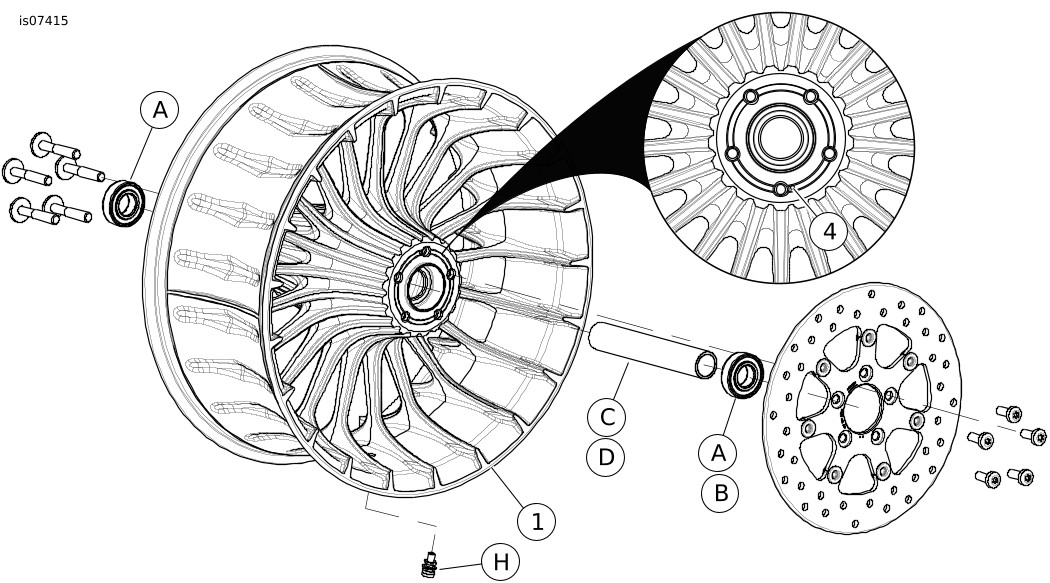

Gambar 1. Komponen Servis: Roda Turbin Belakang
Tabel 2. Komponen Servis dan Isi Kit Roda
Kit | Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|---|
40900057, 40900057A, 40900324, 40900403, 40900405, 40900622 | 1 | Roda | Tidak Dijual Terpisah |
Indikator visual yang disebutkan dalam teks: | |||
4 | Alur yang dibentuk dengan mesin | ||
Tabel 3. Kit Pemasangan Roda Bearing BELAKANG 25 mm (41456-08C)
Kit Pemasangan Roda Non-ABS Bantalan DEPAN 25 mm (41456-08C) | Item (Jumlah Penggunaan dan Deskripsi) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
Kesesuaian | Ukuran Roda | A | C | D | E | F | H | I | J |
FLT 2009 dan yang lebih baru non-ABS | 16 x 5,0 inci | 2 | 1 | 0 | 0 | 0 | * | * | * |
FLT 2009 dan yang lebih baru non-ABS | 18 x 5,0 inci | 2 | 1 | 0 | 0 | 0 | * | * | * |
VRSCD 2008 non-ABS | 18 x 5,5 inci | 2 | 0 | 0 | 1 | ** | * | * | 0 |
FXCW dan FXCWC 2008 dan yang lebih baru non-ABS | 18 x 8,0 inci | 2 | 0 | 1 | 0 | 0 | * | * | 0 |
VRSCAW, VRSCDX, dan VRSCF 2008 - 2017 non-ABS | 18 x 8,0 inci | 2 | 0 | 0 | 1 | ** | * | * | 0 |
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan bahwa roda dan kit pemasangan dirancang dan disetujui untuk dipasang pada sepeda motor. CATATAN: * Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan batang katup lainnya. ** Lihat PEMASANGAN untuk menentukan apakah shim diperlukan. *** Shim bearing dipasang di bawah bearing utama. | A | Bearing, biasa (2) | 9276B | ||||||
C | Selongsong as | 41349-07 | |||||||
D | Selongsong as | 41358-08 | |||||||
E | Selongsong as | 43704-08 | |||||||
F | Shim bearing*** | 41447-08 | |||||||
H | Batang katup, pendek | 43157-83A | |||||||
I | Batang katup, panjang | 43206-01 | |||||||
J | Batang katup, dapat ditarik | 40999-87 | |||||||
Tabel 4. Kit Pemasangan Roda ABS Bearing BELAKANG 25 MM (41453-08C)
Kit Pemasangan Roda ABS Bearing BELAKANG 25 MM (41453-08C) | Item (Jumlah Penggunaan dan Deskripsi) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Kesesuaian | Ukuran Roda | A | B | C | D | E | F | G | H | I | J |
FLT 2008 dengan ABS | 16 x 3,0 inci | 1 | 1 | 0 | 1 | 0 | 0 | 1 | * | * | 0 |
FLT 2009 dan yang lebih baru dilengkapi ABS | 16 x 5,0 inci | 1 | 1 | 1 | 0 | 0 | 0 | 0 | * | * | * |
FLT 2009 dan yang lebih baru dilengkapi ABS | 18 x 5,0 inci | 1 | 1 | 1 | 0 | 0 | 0 | 0 | * | * | * |
VRSCDa 2008 dengan ABS | 18 x 5,5 inci | 1 | 1 | 0 | 0 | 1 | ** | 0 | * | * | 0 |
VRSCAWa, VRSCDXa, VRSCXa, dan VRSCFa dengan ABS tahun 2008 - 2017 | 18 x 8,0 inci | 1 | 1 | 0 | 0 | 1 | ** | 0 | * | * | 0 |
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan bahwa roda dan kit pemasangan dirancang dan disetujui untuk dipasang pada sepeda motor. CATATAN: * Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan batang katup lainnya. ** Bearing utama. Sisi merah harus menghadap roda saat bearing dipasang. *** Shim bearing dipasang di bawah bearing utama. | A | Bearing, biasa | 9276B | ||||||||
B | Bearing, ABS** | 9252A | |||||||||
C | Selongsong as | 41349-07 | |||||||||
D | Selongsong as | 41900-08 | |||||||||
E | Selongsong as | 43704-08 | |||||||||
F | Shim bearing*** | 41447-08 | |||||||||
G | Shim bearing*** | 43904-08 | |||||||||
H | Batang katup, pendek | 43157-83A | |||||||||
I | Batang katup, panjang | 43206-01 | |||||||||
J | Batang katup, dapat ditarik | 40999-87 | |||||||||
Tabel 5. Kit Pemasangan Roda ABS Bearing BELAKANG 25 MM (43077-11A)
Kit Pemasangan Roda ABS Bearing BELAKANG 25 MM (43077-11A) | Item (Jumlah Penggunaan dan Deskripsi) | |||||||
|---|---|---|---|---|---|---|---|---|
Kesesuaian | Ukuran Roda | A | B | C | D | E | H | I |
FLSTN, FLSTC, FLS dan FXS 2011 dan yang lebih baru dilengkapi ABS | 16 x 3,0 inci | 1 | 1 | 0 | 1 | 0 | * | * |
FXST, FLSTF dan FLSTFB 2011 dan yang lebih baru dilengkapi ABS | 17 x 6,0 inci | 1 | 1 | 0 | 1 | 0 | * | * |
FXST, FLSTF dan FLSTFB 2011 dan yang lebih baru dilengkapi ABS | 18 x 6,0 inci | 1 | 1 | 0 | 1 | 0 | * | * |
FXCWC 2011 dan yang lebih baru dilengkapi ABS | 18 x 8,0 inci | 1 | 1 | 1 | 0 | 0 | * | * |
XG500 dan XG750 2017 dan yang lebih baru dilengkapi ABS | 15 x 3,5 inci | 1 | 1 | 0 | 0 | 1 | * | * |
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan bahwa roda dan kit pemasangan dirancang dan disetujui untuk dipasang pada sepeda motor. CATATAN: * Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan batang katup lainnya. ** Bearing utama. Sisi merah harus menghadap roda saat bearing dipasang. | A | Bearing, biasa | 9276 | |||||
B | Bearing, ABS** | 9252 | ||||||
C | Selongsong as | 41358-08 | ||||||
D | Selongsong as | 41696-08 | ||||||
E | Selongsong as | 43300098 | ||||||
H | Batang katup, pendek | 43157-83A | ||||||
I | Batang katup, panjang | 43206-01 | ||||||
