DYNA GLIDE BEFESTIGUNGSSATZ FÜR VERSTELLBARE HIGHWAY-FUSSRASTEN
J011752020-09-22
ALLGEMEINES
Satz-Nummer
49002-98
Modelle
Dieser Satz ist geeignet für den Einbau an Dyna Glide-Motorrädern ab Modelljahr1991 (außer FXDWG-Modelle).
Einbauanforderungen
HINWEIS
Dieser Bausatz kann nicht mit montiertem vorderen Motorschutzbügel verwendet werden.
Inhalt des Satzes
Siehe Abbildung 2 > und Tabelle 1 >.
INSTALLATION
1. Siehe Abbildung 1 >. Die Feststellschraube (14) in das untere Loch am Rahmenrohrvorsprung (2) einbauen, sodass noch 5 mm (0,2 Zoll) (oder drei Gewindegänge) freiliegen.
2. Die Highway-Fußrasten-Befestigungsplatte (1) positionieren. Für eine tiefere Fußrastenposition das untere verborgene Loch in der Befestigungsplatte über der Feststellschraube platzieren. Für eine höher Fußrastenposition das obere verborgene Loch in der Befestigungsplatte über der Feststellschraube platzieren. Die Befestigungsplatte mit der 1-Zoll-Schraube (3), der Sicherungsscheibe (4) und der flachen Unterlegscheibe (5) aus dem Satz am Rahmenrohrvorsprung einbauen. Festziehen.
Drehmoment: 45 N·m (33 ft-lbs) Schrauben
3. Die Fußrastenhalterung (6) mit der Sechskantmutter (7), der Sicherungsscheibe (8) und der flachen Unterlegscheibe (9) aus dem Satz auf der Highway-Fußrasten-Stützplatte einbauen. Festziehen.
Drehmoment: 64 N·m (47 ft-lbs) Mutter (7)
4. Die Federscheibe (10) aus dem Satz nehmen. Während die Federscheibe an der Innenseite der Fußrastenhalterung in Position gehalten wird (mit quadratischer Kante zum Motorrad hin), die Fußraste (nicht im Lieferumfang dieses Befestigungssatzes enthalten) wie abgebildet zwischen den Befestigungszungen der Fußrastenhalterung platzieren.
5. Eine 1-1/2-Zoll-Schraube (12) aus dem Satz durch die Befestigungszungen der Fußrastenhalterung, die Fußraste und die Federscheibe einführen. Mit einer Sicherungsmutter (13) aus dem Satz sichern.
6. Diese Schritte für die andere Seite des Fahrzeugs wiederholen.
WARNUNG
Die Fußrasten müssen beim Anschlagen nach oben und in Richtung Motorradheck eingeklappt werden. Wenn sich die Fußrasten nicht hoch und nach hinten klappen lassen, kann dies zu schweren oder tödlichen Verletzungen führen. (00366a)
1Befestigungsplatte
2Rahmenrohrvorsprung
3Schraube, 3/8-16 x 1 in.
4Sicherungsscheibe, 3/8
5Flache Unterlegscheibe, 3/8
6Fußrastenhalterung
7Mutter, Sechskant, 1/2
8Sicherungsscheibe, 1/2
9Flache Unterlegscheibe, 1/2
10Federscheibe
11Fußraste (nicht im Satz enthalten)
12Schraube, 3/8-16 x 1-1/2
13Sicherungsmutter, 3/8-16 x 9/16
14Feststellschraube
Abbildung 1. Einbau der Fußraste und des Fußrasten-Befestigungssatzes (rechte Fahrzeugseite)
ERSATZTEILE

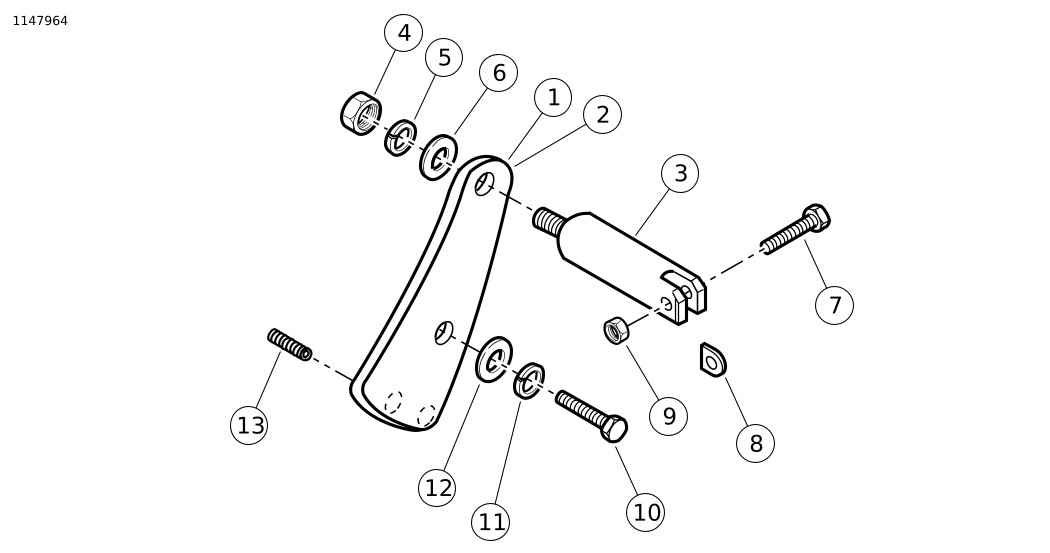

Abbildung 2. Ersatzteile: Dyna Glide Befestigungssatz für verstellbare Highway-Fußrasten
Tabelle 1. Ersatzteile
Teil
Beschreibung
Menge
Teile-Nr.
1
Rechte Befestigungsplatte
1
49175-98
2
Linke Befestigungsplatte
1
49233-98
3
Fußrastenhalterungen
1
49714-98
4
Muttern
2
7880
5
Sicherungsscheiben
2
7068
6
Flache Unterlegscheiben
2
6718
7
Schrauben
2
4721
8
Federscheiben
2
50912-72
9
Sicherungsmuttern
2
7778
10
Schrauben
2
2879W
11
Sicherungsscheiben
2
7038
12
Flache Unterlegscheiben
2
6701
13
Feststellschrauben
2
3289
