KIT LEKAPAN PANCANG LEBUH RAYA BOLEH LARAS DYNA GLIDE
J011752020-09-22
UMUM
Nombor Kit
49002-98
Model
Kit ini direka untuk dipasang pada motosikal model Dyna Glide 1991 dan kemudian (kecuali model FXDWG).
Keperluan bagi Pemasangan
CATATAN
Kit ini tidak boleh digunakan dengan pengawal enjin depan yang dipasang.
PEMASANGAN
| 1. | Lihat Rajah 1 . Pasang skru penuh (14) ke dalam lubang lebih rendah pada tombol tiub bingkai (2) meninggalkan .20 in. daripada skru penuh (atau tiga ulir) terdedah. | |
| 2. | Letakkan plat lekapan pancang lebuh raya (1) pada kedudukannya. Untuk kedudukan pancang lebih rendah, letakkan lubang tersembunyi bawah dalam plat lekapan pada skru penuh. Untuk kedudukan pancang lebih tinggi, letakkan lubang tersembunyi atas dalam plat lekapan pada skru penuh. Lampirkan plat lekapan pada tombol tiub bingkai menggunakan 1 in. skru panjang (3), sesendal kunci (4), dan sesendal rata (5) daripada kit. Ketatkan. Tork: 45 N·m (33 ft-lbs) Skru | |
| 3. | Pasang sokongan tempat letak kaki (6) pada plat sokongan pancang lebuh raya menggunakan nat heks (7), sesendal kunci (8) dan sesendal rata (9) daripada kit. Ketatkan. Tork: 64 N·m (47 ft-lbs) Nat (7) | |
| 4. | Cari sesendal spring (10) daripada kit. Semasa memegang sesendal spring pada tempatnya dalam sokongan tempat letak kaki (dengan tepi persegi ke arah motosikal), letakkan tempat pancang kaki (tidak termasuk dengan kit lekapan ini) antara tab lekapan sokongan tempat letak kaki, seperti yang ditunjukkan. | |
| 5. | Masukkan 1-1/2 inci. skru panjang (12) daripada kit melalui tab lekapan sokongan tempat letak kaki, pancang kaki, dan sesendal spring. Kukuhkan dengan nat kunci (13) daripada kit. | |
| 6. | Ulangi langkah-langkah ini untuk sisi lain kenderaan. |
AMARANDalam pelanggaran, alas kaki sepatutnya berlipat ke atas dan ke arah belakang motosikal. Tidak menetapkan alas kaki untuk lipat ke atas dan ke belakang boleh membawa maut atau kecederaan serius. (00366a)
| 1 | Plat lekapan |
| 2 | Tombol tiub bingkai |
| 3 | Skru, 3/8-16 x 1 inci |
| 4 | Sesendal kunci, 3/8 |
| 5 | Sesendal rata, 3/8 |
| 6 | Sokongan tempat letak kaki |
| 7 | Nat, heks, 1/2 |
| 8 | Sesendal kunci, 1/2 |
| 9 | Sesendal rata, 1/2 |
| 10 | Sesendal spring |
| 11 | Pancang kaki (tidak disertakan dengan kit) |
| 12 | Skru 3/8-16 x 1-1/2 |
| 13 | Nat kunci, 3/8-16 x 9/16 |
| 14 | Skru penuh |
Rajah 1. Pancang Kaki dan Pemasangan Kit Lekapan Pancang Kaki (Sebelah Kanan Kenderaan)
BAHAGIAN SERVIS

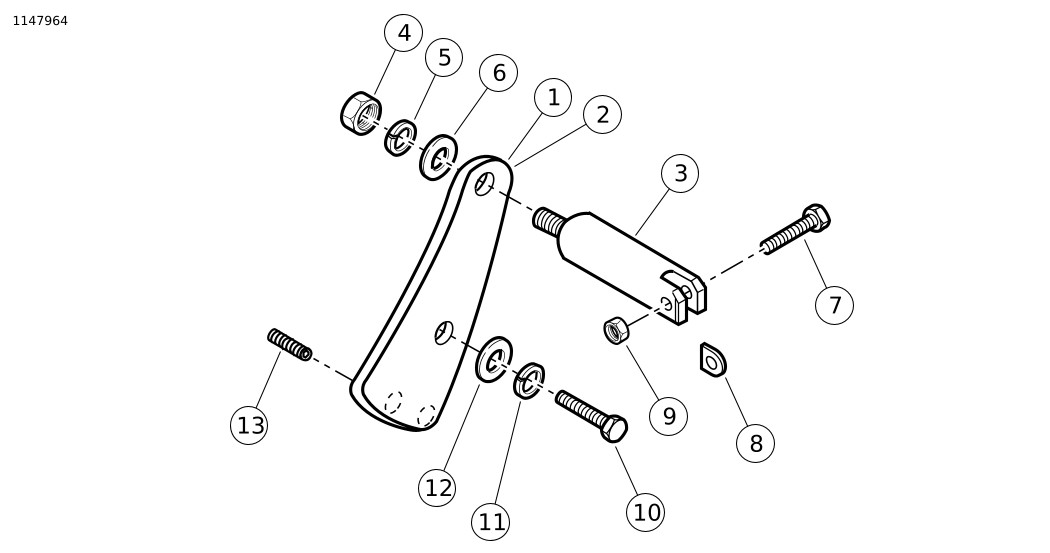

Rajah 2. Bahagian Servis: Kit Lekapan Pancang Kaki Lebuh Raya Boleh Laras Dyna Glide
Jadual 1. Bahagian Servis
Item | Penerangan | Kuantiti | No. Bahagian |
|---|---|---|---|
1 | Plat Lekapan RH | 1 | 49175-98 |
2 | Plat Lekapan LH | 1 | 49233-98 |
3 | Sokongan tempat letak kaki | 1 | 49714-98 |
4 | Nat | 2 | 7880 |
5 | Sesendal kunci | 2 | 7068 |
6 | Sesendal rata | 2 | 6718 |
7 | Skru | 2 | 4721 |
8 | Sesendal spring | 2 | 50912-72 |
9 | Nat pengunci | 2 | 7778 |
10 | Skru | 2 | 2879W |
11 | Sesendal kunci | 2 | 7038 |
12 | Sesendal rata | 2 | 6701 |
13 | Skru penuh | 2 | 3289 |
