SCREAMIN' EAGLE STREET PERFORMANCE 2-1 MUFFLER (SCREAMIN' EAGLEストリートパフォーマンス2-1マフラー)
J066452021-09-29
概略
キット番号
64900752, 64900754, 64900756, 64900758, 64901190, 64901191
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
取り付け要件
このキットを適切に取り付けるためには、別途1つのマフラークランプ(部品番号65900007)、 1枚のガスケット(部品番号65900040)、およびスレッドロッカーを購入いただくことが必要です。 適切に取り付けるためには、全てのモデルで、Screamin'; Eagle Pro Street Tuner (Screamin'; Eagleプロストリートチューナー)を使用してECMキャリブレーションを行う必要があります。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97)
キット64901190および64901191を使用する場合、O2 ガスケット(品番 11936)の別途購入が必要です。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルの車両用のサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
キット内容:
このキットには1つのマフラーとその説明書が含まれています。 このキットには交換用パーツは含まれていません。
製品情報
騒音放出の保証
ハーレーダビッドソンは、販売時点で、これらのマフラーが該当する騒音およびガス排出規格を全て満たしていることを保証します。 この保証は、再販売以外の目的のもとの購入者、およびその後の全購入者にも適用されます。 ハーレーダビッドソン ジャパン正規販売網店に対して直接保証を請求します。
改造の禁止
規制により、車両が騒音規格を超えることになるこのエキゾーストシステムへの変更は禁止されています。 また、このような変更の加えられたエキゾーストシステムを装備した車両の使用も禁止されています。
注記
使用を通じて車両ノイズが著しく大きくなる場合は、州および地方自治体の法令に基づく罰則を受けずに済むように、この製品を修理または交換してください。
マフラーの取り付け
| 1. | メインヒューズを取り外します。 | |
| 2. | 右サドルバッグを取り外します。 サービスマニュアルを参照してください。 | |
| 3. | 「 図1 」を参照。 マフラークランプを緩めます。 クランプボルトの向きをメモします。 | |
| 4. | キット64901190、649001191： O2センサーを 標準装備 (OE) マフラーから取り外します。 サービスマニュアルを参照してください。 | |
| 5. | マフラーマウントスクリュー(C)とロックワッシャーを取り外し、保管しておきます。 | |
| 6. | マフラー(1)を取り外し、マフラークランプ(B)とガスケット(A)を廃棄します。 | |
| 7. | 必要に応じてマフラーのエンドキャップを取り付けます。 キットの説明書を参照してください。 | |
| 8. | 新しいマフラーガスケットをベベル側から先に取り付けます。 | |
| 9. | 新しいマフラークランプをマフラーの吸気口に取り付けます。 クランプボルトをステップ3でメモした向きに合わせます。 | |
| 10. | エキゾーストパイプの上にマフラーをスライドさせます。 | |
| 11. | マフラーの向きを揃えてブラケットに固定します。 a. スレッドロッカーを標準(OE)マフラースクリューに塗布します。 b. OEロックワッシャーとマフラースクリューを取り付けます。 | |
| 12. | マフラースクリューを固定します。 締め付ける。 トルク: 13.5–16.3 N·m (119–144 in-lbs) | |
| 13. | マフラークランプを固定します。 締め付ける。 トルク: 51.5–58.3 N·m (38–43 ft-lbs) | |
| 14. |
キット64901190、649001191：
新品
のガスケット(11936)を先ほど取り外したO2センサーに取り付け、
新品
のマフラーに取り付けます。
トルク: 16–19 N·m (12–14 ft-lbs) | |
ご注意 取り付け後、エキゾーストシステム構成部品に付いた指紋を全て拭き取ってからエンジンを始動させてください。 手に付いたオイルによってエキゾーストシステムの仕上げ部分に汚れが付着すると、取れなくなる場合があります。 (00346a) | ||
| 15. | マフラーをきれいに拭き、全ての指紋を取り除きます。 手のオイルは、クローム処理に焼き付き、消せません。 | |
| 16. | エンジンを始動します。 エキゾースト漏れを確認します。 | |
| 17. | サービスマニュアルに従って右サドルバッグを取り付けます。 |
交換用パーツ

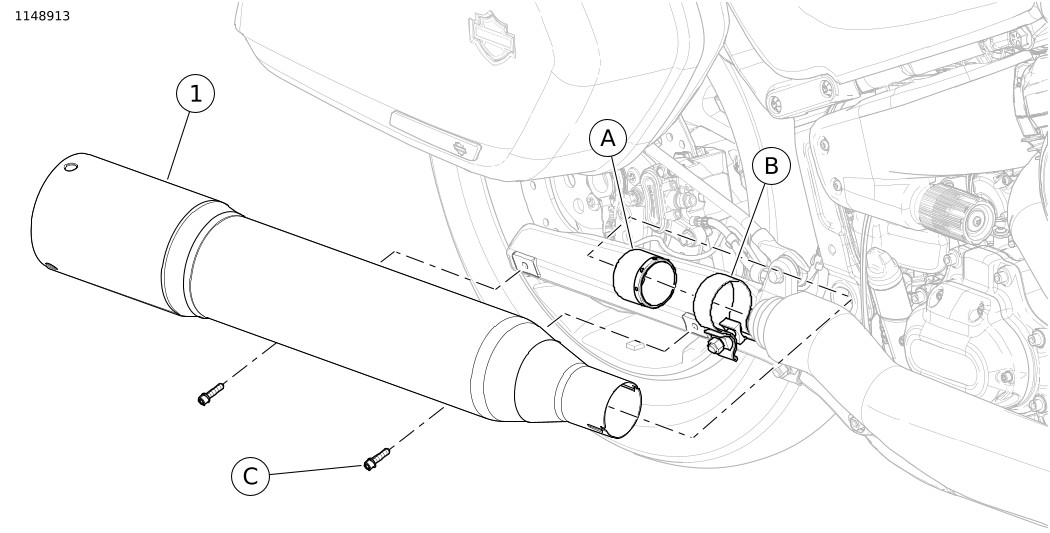

図1。 マフラー
表1。 交換用パーツ
アイテム | 詳細（数量） | 部品番号 |
|---|---|---|
1 | マフラー | 別売りなし |
キットには含まれない本文中記載のアイテム | ||
A | マフラーガスケット | 65900040 |
B | マフラークランプ | 65900007 |
C | マフラースクリュー(2) | 2486 |
スレッドロッカー | 99642-97 | |
