Utskiftingssett for kjølevæskepumpe
J067002018-10-25
GENERELT
Settnummer
26800107
Modeller
Hvis du trenger informasjon om modellmontering, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
Installasjonskrav
Settets innhold
Se Figur 19 og Tabell 1 .
ADVARSEL
Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan få en fra en Harley-Davidson-forhandler.
KLARGJØRE
FORSIKTIG
Kjøleviftene går automatisk, selv når tenningsbryteren er satt til av. Hold hendene unna viftebladene. Hvis du kommer borti et roterende vifteblad, kan det føre til mindre eller moderate skader. (00093a)
1.
MERK
Sjekk årets servicehåndbok og motorsykkelmodellen som servicen blir utført på når du utfører følgende steg.
Ta ut hovedsikringen.
2. Drener kjølesystemet.
3. Fjern begge underkåper.
4. Fjern kjølepumpe og termostat.
5. Figur 1 Fjern klemmer (2) og slanger (1, 3, 5, 6).
6. Fjern braketten (4).
1Slange, høyre nedrør til termostat
2Slangeklemmer, krympetype (2)
3Slange, pumpe til venstre nedrør
4Brakett
5Slange, venstre radiator til termostat
6Slange, høyre radiator til termostat
Figur 1. Kjøleslanger og brakett
MONTERING
Undermontering av nye pumpekomponenter
1. Fjern fraktplugger fra kjølepumpe.
2. Figur 2 Monter ny tetning (2) i ny brakett (9) .
1Brakett
2Gummitetning
Figur 2. Tetninger
3. Figur 3 Med pumpen [235A] (3) vendt mot toppen plasserer du den nye pumpen (4) på braketten (1).
4. Juster og plasser pumpens gummipakning (5) så den hviler mellom den øverste (2) og den nederste tappen (6) på braketten.

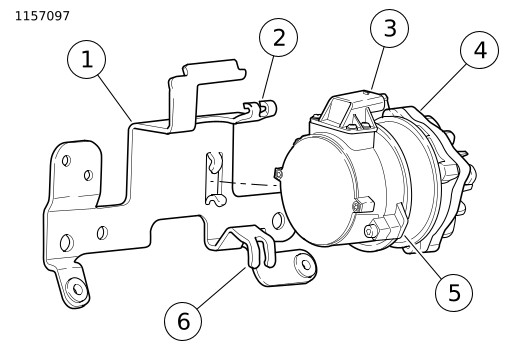

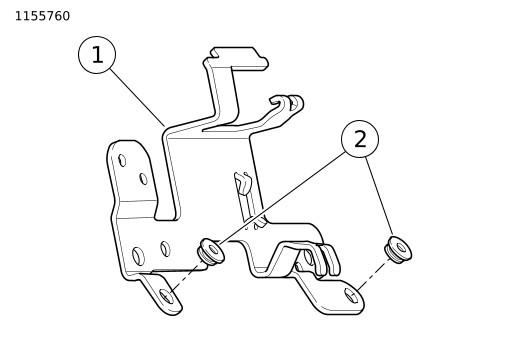

1Brakett
2Øvre tapp
3Pumpe [235A]
4Pumpe
5Isolasjonsbånd
6Nedre tapp
Figur 3. Pumpe og brakett

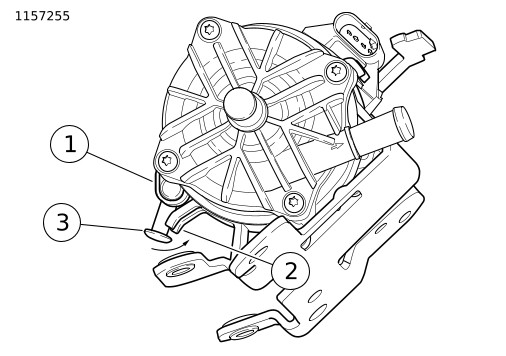

5. Figur 4 Før «T»-delen av den nye monteringsbraketten (3) inn i den øvre tappen (2) av den nye braketten(1).
6. Monter den nye pumpen på braketten.
1Brakett
2Øvre tapp
3Brakett, montering av stropp
Figur 4. Øvre brakettstropp
7. Figur 5 Fest monteringsbraketten (1) godt til isolasjonsbåndet. Roter klemmeskruen (3) bak nedre tapp (2). Stram til.
Tiltrekningsmoment: 5,4–6,78 N·m (48–60 in-lbs)
MERK
Hvis det er nødvendig kan du løsne klemmeskruen, men ikke fjern den helt.
1Brakett, montering av stropp
2Nedre tapp
3Klemmeskrue
Figur 5. Nedre brakettstropp
8. Figur 19 Finn slangen som går fra pumpen til motoren (8) og klemmen (1).

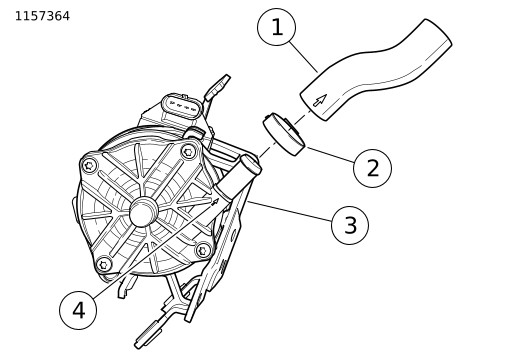

9. Figur 6 Monter slangen som går fra pumpen til motoren (1) på pumpens utløp (3).
a. Finn pumpeutløpet (3) som er markert med en rød pil som peker (4) oppover.
b. Plasser slangen fra pumpen til motoren, og sett klemmen over pumpeutløpet.
c. Skyv både slangen fra pumpen til motoren og klemmen til nederste del av utløpet.
1Slange fra pumpe til motor
2Klemme (delenr. 10344)
3Pumpeutløp
4Pil (som peker opp)
Figur 6. Slange fra pumpe til motor

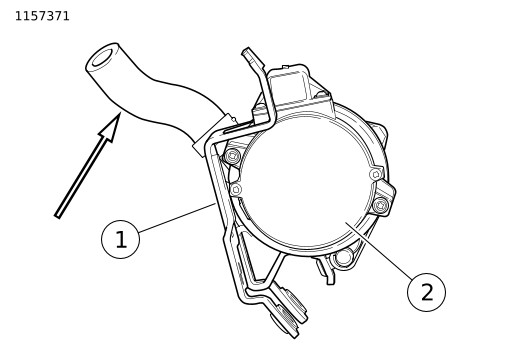

10. Figur 7 Juster slangen fra pumpen til motoren.
11. Bruk en klemmetang til å feste slangen til pumpeutgangen.

Spesialverktøy: SLANGEKLEMMETANG (HD-41137)

1Brakett
2Høyre side av pumpen
Figur 7. Retning for slangen fra pumpen til motoren
12. Figur 8 Monter den nye pumpen på røret som går ned på venstre side (2).
a. Plasser den nye slangeklemmen (1) på det venstre røret for kjølevæske.
b. Plassering av pumpen (4). Plasser slangen fra pumpen til motoren på det venstre nedrøret.
MERK
Sjekk at klemmen (1) ikke har kontakt med rammenedrøret.
1Slangeklemme
2Venstre nedrør for kjølevæske
3Slange fra pumpe til motor
4Montering av pumpe
Figur 8. Pumpe på venstre nedoverrør for kjølevæske

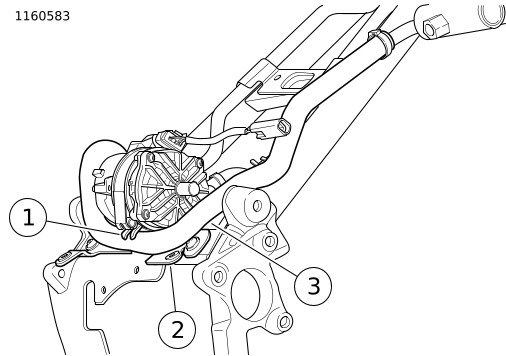

13. Figur 9 Monter pumpen til rammen (3).
a. Monter den nye skruen (4). Stram til.
Tiltrekningsmoment: 27,1–29,8 N·m (20–22 ft-lbs)
b. Bruk klemmeverktøyet, og finn klemmen (2) på slangen fra pumpen til motoren. Plasser klemmen rundt 6,4 mm (0,25 in) fra enden av slangen.

Spesialverktøy: 24 TOMMERS SLANGEKLEMMEVERKTØY (HD-52004)

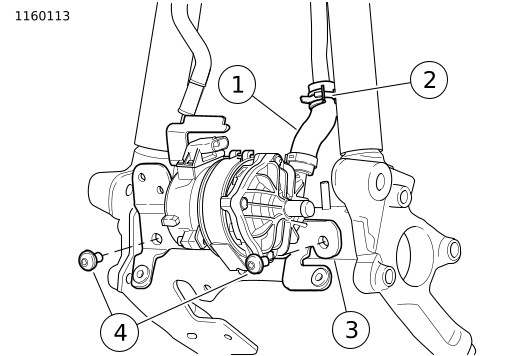

1Slange fra pumpe til motor
2Klemme
3Ramme
4Knapphodeskrue (2)
Figur 9. Montering av pumpen til rammen
14. Figur 10 Monter nye stropper (2).
a. Fest kjølepumpe [235]
b. Før det som er til overs av ledningen til høyre side av kjølepumpen, og la den henge løst.
1Kjølepumpe [235B]
2Stropper
3Kjølepumpe [235A]
4Kjølepumpe [232A]
Figur 10. Nye stropper til kjølepumpe
Undermontering til venstre underkåpe
15. Monter slangen fra motoren til venstre radiator.

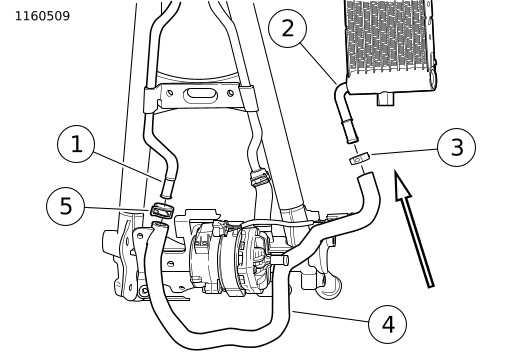

a. Figur 19 Finn slangen fra motoren til venstre radiator (7) og slangeklemmene (4) og (1).
b. Figur 11 Plasser slangeklemmen (3) på venstre nedre radiatorutgang.
c. Monter venstre side av slangen fra motoren til venstre radiator på venstre radiatorutgang.
d. Plasser slangeklemmen (5) på høre nedrør (1).
e. Monter høyre side av slangen fra motoren til venstre radiator på høyre nedrør.
f. Figur 12 Plasser slangen fra motoren til venstre radiator (3) mellom nedre tapp (1) og braketten (2).
g. Figur 11 Bruk klemmeverktøyet, og finn klemmen (5) på slangen fra motoren til venstre radiator. Plasser klemmen rundt 6,4 mm (0,25 in) fra enden av slangen.
MERK
Sjekk at klemmen (5) ikke har kontakt med nedrøret.
h. Bruk klemmeverktøyet, og finn klemmen (3) på slangen fra motoren til venstre radiator. Plasser klemmen rundt 6,4 mm (0,25 in) fra enden av slangen, og krymp klemmen.
1Høyre nedrør
2Venstre nedre radiatorutgang
3Klemme (delenr. 10344)
4Slange fra motoren til venstre radiator
5Slangeklemme (delenr. 10800052)
Figur 11. Slange fra motoren til venstre radiator
1Nedre tapp
2Brakett
3Slange fra motoren til venstre radiator
Figur 12. Plassering av slangen fra motoren til venstre radiator
16. Tabell 1 Finn kabelstroppen (13).
17. Figur 13 Fest ledningene til radiatorviften og Kjølevæsketemperatur (ECT) sensoren til kjøleslangen. Plasser kabelstroppene på de tre stedene.

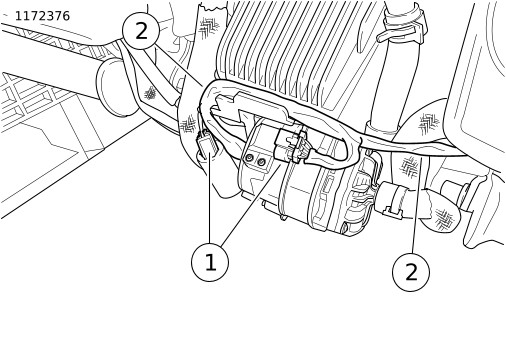

1Ledninger til radiatorvifte
2ECT sensorledninger
3Kabelstropper (3)
Figur 13. Sikring av kabler til venstre vifte/ECT-sensor til slange
Undermontering til høyre underkåpe
18. Figur 19 Finn høyre slange fra radiator til pumpeinngang (6), klemmen (1) og slangeklemmen (4).
19. Figur 14 Monter høyre slange fra radiator til pumpe.
a. Plasser slangeklemmen (2) på kjølepumpeinngangen.
b. Monter høyre slange fra radiator til pumpeinngang på inngangen til kjølepumpen.
1Kjølepumpeinngang
2Slangeklemme (delenr. 10800052)
3Høyre slange fra radiator til pumpe.
Figur 14. Slange til kjølepumpeinngang
20. Figur 15 Plasser høyre slange fra radiator til pumpeinngang (1) bak venstre brakettetning (2) og bak motoren til slangen fra motoren til venstre radiator (4).

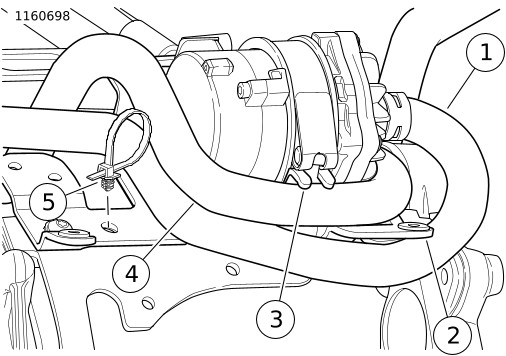

1Høyre slange fra radiator til pumpe.
2Venstre brakettetning
3Nedre tapp
4Slange fra motoren til venstre radiator
5Kabelstropp, juletremontering
Figur 15. Montering av høyre slange fra radiator til pumpeinngang.
21. Monter høyre slange fra radiator til pumpeinngang på utgangsrøret.
a. Figur 16 Plasser klemmen (2) på høyre utgangsrør fra radiatoren (1).
b. Monter høyre slange fra radiator til pumpeinngang på utløpsrøret.
22. Monter klemmene på høyre slange fra radiator til pumpeinngang.
a. Figur 15 Bekreft at slangen er plassert på riktig måte.
b. Figur 14 Bruk klemmeverktøyet, og finn klemmen (2) på slangen fra høyre radiator til pumpen. Plasser klemmen rundt 6,4 mm (0,25 in) fra enden av slangen.
c. Figur 16 Bruk klemmeverktøyet, og finn klemmen (2) på slangen fra høyre radiator til pumpeinngangen. Plasser klemmen rundt 6,4 mm (0,25 in) fra enden av slangen, og krymp klemmen.

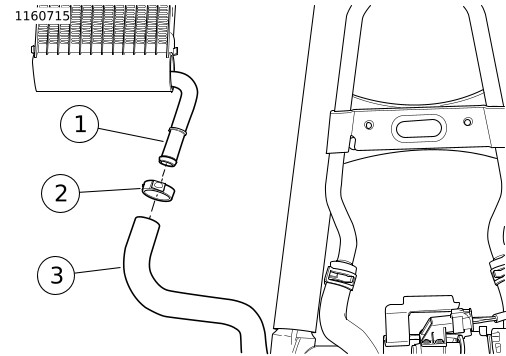

1Høyre radiatorutløpslange
2Klemme (delenr. 10344)
3Høyre slange fra radiator til pumpe.
Figur 16. Høyre radiatorslange
23. Figur 17 Sikre ledningene til radiatorviften (1) og overflytslangen (2) til kjøleslangen (3). Plasser kabelstroppene (4) på de tre stedene.
MERK
Når du monterer kabelstroppene (4), må du sjekke at overflytslangen ikke blir klemt flat under press fra kabelstroppene.

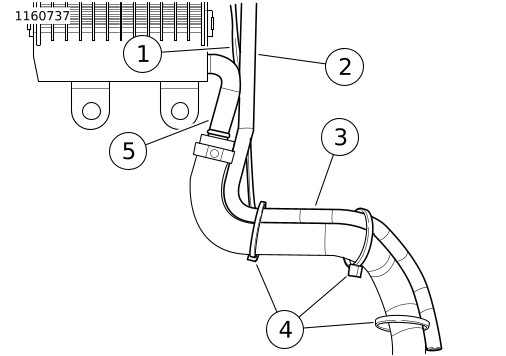

1Ledninger til radiatorvifte
2Overflytslange
3Høyre slange fra radiator til pumpe.
4Kabelstropper (3)
5Høyre radiatorutløpslange
Figur 17. Sikring av ledninger til høyre vifte og overflytslange til slangen
FERDIG
1.
MERK
Sjekk årets servicehåndbok og motorsykkelmodellen som servicen blir utført på når du utfører følgende steg.
Koble pumpen [232A] til hovedstroppene.
a. Figur 18 Sjekk at vannpumpestroppene er festet på riktig måte.
2. Figur 15 Sikre pumpestroppene med kabelstropper (5).
3. Monter pumpedeksel.
4. Monter begge underkåpene.
5. Installer hovedsikringen.
6. Fyll kjølesystemet.
7. Prøvekjør motorsykkelen.
8. Undersøk om det er noen lekkasjer.

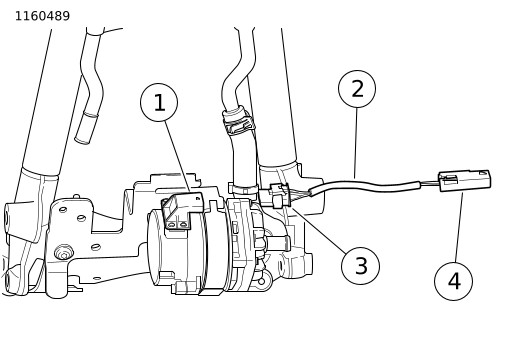

1Kjølepumpefeste
2Feste for venstre radiatorvifte/sensor
Figur 18. Vannpumpefeste
SERVICEDELER

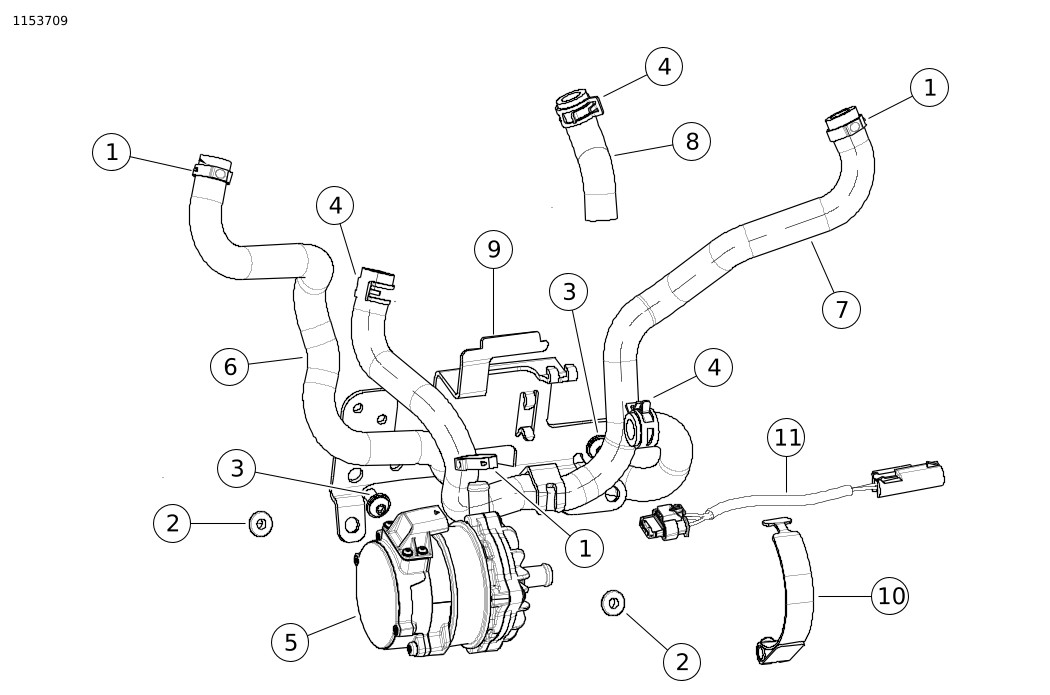

Figur 19. Servicedeler: Kjølepumpesystemsett
Tabell 1. Servicedeler: Kjølepumpesystemsett
Element
Mengde
Beskrivelse
Delenr.
1
3
Slangeklemme, svart
10344
2
2
Gummitetning
11692
3
2
Knapphodeskrue
4266A
4
3
Slangeklemme
10800052
5
1
Kjølepumpe
26600050
6
1
Kjøleslange – fra høyre radiator til pumpeinngang
26900131
7
1
Kjøleslange – fra motor til venstre radiator
26900132
8
1
Kjøleslange – pumpe til motor
26900146
9
1
Brakett – kjølepumpe
62800032
10
1
Brakett – stropp
62800041
11
1
Feste – kjølepumpe
69201960
12
2
Skive – gummi (ikke vist)
7415A
13
8
Kabelstropp (ikke vist)
10006
14
1
Kabelstropp – juletremontering (ikke vist)
10177
